申请日2020.12.15
公开（公告）日2021.04.02
IPC分类号C02F9/04; G05D21/02
摘要
本发明属于污水净化技术领域，公开了一种自动调节酸碱度的工业废水净化处理系统与净化方法，所述自动调节酸碱度的工业废水净化处理系统包括：废水收集模块、沉淀计时模块、中央控制模块、沉淀物分离模块、搅拌模块、pH测定模块、调节剂计算模块、pH调节模块、过滤模块、净化模块。本发明通过对工业废水的收集并对其进行静置沉淀，实现工业废水内固态杂质的去除，进行酸碱度调节的操作更简便，干扰更少；对工业废水进行搅拌并且在搅拌中进行pH的测定，测定的pH值更准确，进而进行pH调节的效果更好，能够实现对工业废水酸碱度的有效且准确的调节；在pH调节后进行过滤，滤除因调节剂添加生成的固态杂质，得到的工业废水污染性更小。
权利要求书
1.一种自动调节酸碱度的工业废水净化处理方法，其特征在于，所述自动调节酸碱度的工业废水净化处理方法包括以下步骤：
步骤一，利用废水蓄水池进行工业废水的收集；通过沉淀计时模块利用计时器进行废水蓄水池内工业废水沉淀时间的计时；
步骤二，通利用主控机控制各个模块正常运行；利用沉淀物分离装置进行沉淀物的分离，获取工业废水中的上层清液；
步骤三，利用搅拌装置进行废水蓄水池内的工业废水的搅拌；利用pH测定程序进行废水蓄水池内搅拌中的工业废水的pH的测定，得到工业废水的pH值；
步骤四，利用调节剂计算程序依据工业废水的pH值进行pH调节剂添加量的计算，得到pH调节剂添加量；
步骤五，利用pH调节程序依据pH调节剂添加量向废水蓄水池内添加碱性物质或是酸性物质，调节废水蓄水池内的工业废水的pH；
步骤六，利用过滤器进行pH调节后的工业废水的过滤，滤除沉淀的杂质；利用净化器进行滤除杂质后的工业废水的净化，得到净化水。
2.如权利要求1所述自动调节酸碱度的工业废水净化处理方法，其特征在于，步骤一中，所述工业废水包括化工厂废水、机械厂废水、建筑工地施工废水。
3.如权利要求1所述自动调节酸碱度的工业废水净化处理方法，其特征在于，步骤二中，所述通过沉淀物分离模块利用沉淀物分离装置进行沉淀物的分离，包括：
(1)对废水蓄水池内工业废水进行5～8小时静置，使固态物质进行沉淀；
(2)对废水蓄水池的深度进行测定，以及通过水下可视镜进行底部沉淀的深度的测定；
(3)使用测定的废水蓄水池的深度减去底部沉淀的深度，得到沉淀后的工业废水上清液的深度；
(4)设定沉淀物分离装置连接的吸水管深入废水蓄水池的深度＜沉淀后的工业废水上清液的深度，对上清液进行吸取；
(5)收集吸取的上清液。
4.如权利要求3所述自动调节酸碱度的工业废水净化处理方法，其特征在于，所述对上清液进行吸取，包括：
1)将沉淀物分离装置连接的吸水管置于废水蓄水池中；
2)开启沉淀物分离装置，对废水蓄水池内的上清液进行吸取；
3)沉淀物分离装置通过内部设定的过滤网进行吸取的废水蓄水池内的上清液的过滤；
4)将过滤后的上清液通过排出口进行排出。
5.如权利要求1所述自动调节酸碱度的工业废水净化处理方法，其特征在于，步骤三中，所述进行废水蓄水池内的工业废水的搅拌，搅拌时间为10～20分钟。
6.如权利要求1所述自动调节酸碱度的工业废水净化处理方法，其特征在于，步骤四中，所述通过调节剂计算模块利用调节剂计算程序依据工业废水的pH值进行pH调节剂添加量的计算，包括：
步骤Ⅰ，获取工业废水的pH值，判定工业废水为酸性或是碱性；
步骤Ⅱ，分别进行酸性调节剂与碱性调节剂的选择；
步骤Ⅲ，将酸性调节剂溶于水中，得到酸性调节剂溶液；
步骤Ⅳ，将碱性调节剂溶于水中，得到碱性调节剂溶液；
步骤Ⅴ，分别进行酸性调节剂溶液以及碱性调节剂溶液的pH的测定；
步骤Ⅵ，通过工业废水的pH值、酸性调节剂溶液的pH值得到酸性调节剂溶液的添加量，通过工业废水的pH值、碱性调节剂溶液的pH值得到碱性调节剂溶液的添加量。
7.如权利要求6所述自动调节酸碱度的工业废水净化处理方法，其特征在于，所述酸性调节剂溶液的浓度为0.2g/ml；所述碱性调节剂溶液的浓度为0.2g/ml。
8.如权利要求6所述自动调节酸碱度的工业废水净化处理方法，其特征在于，所述通过调节剂计算模块利用调节剂计算程序依据工业废水的pH值进行pH调节剂添加量的计算，还包括：依据酸性调节剂溶液的添加量以及酸性调节剂溶液的浓度进行酸性调节剂添加量的确定。
9.如权利要求6所述自动调节酸碱度的工业废水净化处理方法，其特征在于，所述通过调节剂计算模块利用调节剂计算程序依据工业废水的pH值进行pH调节剂添加量的计算，还包括：依据碱性调节剂溶液的添加量以及碱性调节剂溶液的浓度进行碱性调节剂添加量的确定。
10.一种自动调节酸碱度的工业废水净化处理系统，其特征在于，所述自动调节酸碱度的工业废水净化处理系统包括：
废水收集模块，与中央控制模块连接，用于通过废水蓄水池进行工业废水的收集；
沉淀计时模块，与中央控制模块连接，用于通过计时器进行废水蓄水池内工业废水沉淀时间的计时；
中央控制模块，与废水收集模块、沉淀计时模块、沉淀物分离模块、搅拌模块、pH测定模块、调节剂计算模块、pH调节模块、过滤模块、净化模块连接，用于通过主控机控制各个模块正常运行；
沉淀物分离模块，与中央控制模块连接，用于通过沉淀物分离装置进行沉淀物的分离，获取工业废水中的上层清液；
搅拌模块，与中央控制模块连接，用于通过搅拌装置进行废水蓄水池内的工业废水的搅拌；
pH测定模块，与中央控制模块连接，用于通过pH测定程序进行废水蓄水池内搅拌中的工业废水的pH的测定，得到工业废水的pH值；
调节剂计算模块，与中央控制模块连接，用于通过调节剂计算程序依据工业废水的pH值进行pH调节剂添加量的计算，得到pH调节剂添加量；
pH调节模块，与中央控制模块连接，用于通过pH调节程序依据pH调节剂添加量向废水蓄水池内添加碱性物质或是酸性物质，调节废水蓄水池内的工业废水的pH；
过滤模块，与中央控制模块连接，用于通过过滤器进行pH调节后的工业废水的过滤，滤除沉淀的杂质；
净化模块，与中央控制模块连接，用于通过净化器进行滤除杂质后的工业废水的净化，得到净化水。
说明书
一种自动调节酸碱度的工业废水净化处理系统与净化方法
技术领域
本发明属于污水净化技术领域，尤其涉及一种自动调节酸碱度的工业废水净化处理系统与净化方法。
背景技术
目前：水是一种不可再生的资源，也是社会持续发展中必不可少的重要资源，随着经济发展和城市化进程的加快，城市对水资源的需求量不断增加，开发利用城市污水，使其实现资源化，对于保障城市安全供水和环境资源的可持续利用具有重大的战略意义。
现有技术在处理工业废水中由于其酸碱度较高，导致其处理成本相对较高，多次处理后才能勉强达标，从而导致多以降低标准达到节约成本导致废水净化不达标。
通过上述分析，现有技术存在的问题及缺陷为：现有技术在处理工业废水中由于其酸碱度较高，导致其处理成本相对较高，多次处理后才能勉强达标，从而导致多以降低标准达到节约成本导致废水净化不达标。
发明内容
针对现有技术存在的问题，本发明提供了一种自动调节酸碱度的工业废水净化处理系统与净化方法。

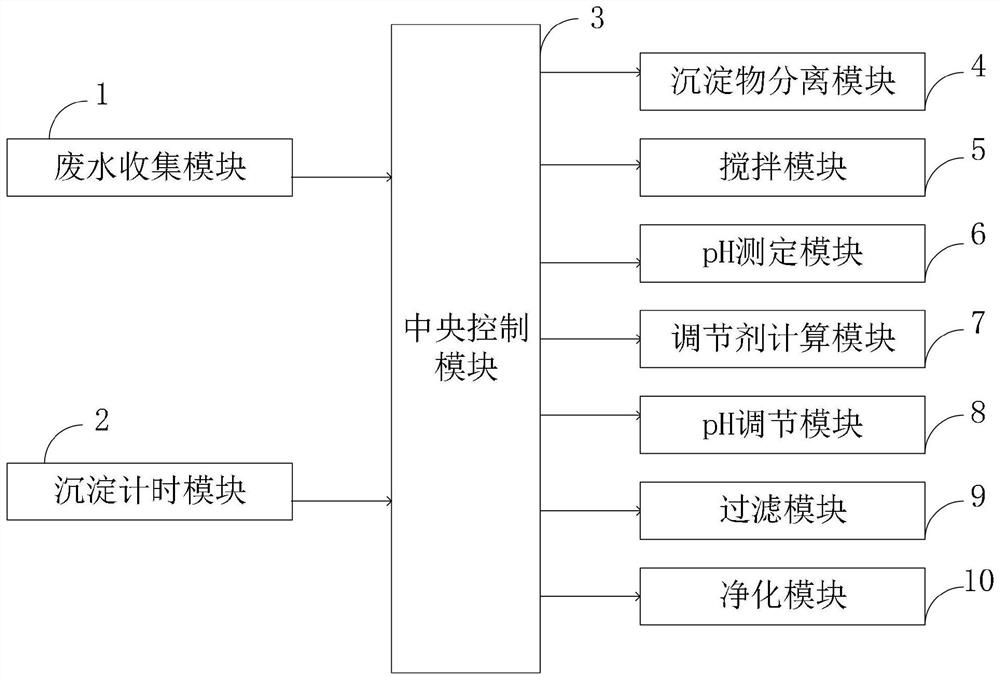

本发明是这样实现的，一种自动调节酸碱度的工业废水净化处理系统，所述自动调节酸碱度的工业废水净化处理系统包括：
废水收集模块、沉淀计时模块、中央控制模块、沉淀物分离模块、搅拌模块、pH测定模块、调节剂计算模块、pH调节模块、过滤模块、净化模块；
废水收集模块，与中央控制模块连接，用于通过废水蓄水池进行工业废水的收集；
沉淀计时模块，与中央控制模块连接，用于通过计时器进行废水蓄水池内工业废水沉淀时间的计时；
中央控制模块，与废水收集模块、沉淀计时模块、沉淀物分离模块、搅拌模块、pH测定模块、调节剂计算模块、pH调节模块、过滤模块、净化模块连接，用于通过主控机控制各个模块正常运行；
沉淀物分离模块，与中央控制模块连接，用于通过沉淀物分离装置进行沉淀物的分离，获取工业废水中的上层清液；
搅拌模块，与中央控制模块连接，用于通过搅拌装置进行废水蓄水池内的工业废水的搅拌；
pH测定模块，与中央控制模块连接，用于通过pH测定程序进行废水蓄水池内搅拌中的工业废水的pH的测定，得到工业废水的pH值；
调节剂计算模块，与中央控制模块连接，用于通过调节剂计算程序依据工业废水的pH值进行pH调节剂添加量的计算，得到pH调节剂添加量；
pH调节模块，与中央控制模块连接，用于通过pH调节程序依据pH调节剂添加量向废水蓄水池内添加碱性物质或是酸性物质，调节废水蓄水池内的工业废水的pH；
过滤模块，与中央控制模块连接，用于通过过滤器进行pH调节后的工业废水的过滤，滤除沉淀的杂质；
净化模块，与中央控制模块连接，用于通过净化器进行滤除杂质后的工业废水的净化，得到净化水。
本发明的另一目的在于提供一种应用所述自动调节酸碱度的工业废水净化处理系统的自动调节酸碱度的工业废水净化处理方法，所述自动调节酸碱度的工业废水净化处理方法包括以下步骤：
步骤一，通过废水收集模块利用废水蓄水池进行工业废水的收集；通过沉淀计时模块利用计时器进行废水蓄水池内工业废水沉淀时间的计时；
步骤二，通过中央控制模块利用主控机控制各个模块正常运行；通过沉淀物分离模块利用沉淀物分离装置进行沉淀物的分离，获取工业废水中的上层清液；
步骤三，通过搅拌模块利用搅拌装置进行废水蓄水池内的工业废水的搅拌；通过pH测定模块利用pH测定程序进行废水蓄水池内搅拌中的工业废水的pH的测定，得到工业废水的pH值；
步骤四，通过调节剂计算模块利用调节剂计算程序依据工业废水的pH值进行pH调节剂添加量的计算，得到pH调节剂添加量；
步骤五，通过pH调节模块利用pH调节程序依据pH调节剂添加量向废水蓄水池内添加碱性物质或是酸性物质，调节废水蓄水池内的工业废水的pH；
步骤六，通过过滤模块利用过滤器进行pH调节后的工业废水的过滤，滤除沉淀的杂质；通过净化模块利用净化器进行滤除杂质后的工业废水的净化，得到净化水。
进一步，步骤一中，所述工业废水包括化工厂废水、机械厂废水、建筑工地施工废水。
进一步，步骤二中，所述通过沉淀物分离模块利用沉淀物分离装置进行沉淀物的分离，包括：
(1)对废水蓄水池内工业废水进行5～8小时静置，使固态物质进行沉淀；
(2)对废水蓄水池的深度进行测定，以及通过水下可视镜进行底部沉淀的深度的测定；
(3)使用测定的废水蓄水池的深度减去底部沉淀的深度，得到沉淀后的工业废水上清液的深度；
(4)设定沉淀物分离装置连接的吸水管深入废水蓄水池的深度＜沉淀后的工业废水上清液的深度，对上清液进行吸取；
(5)收集吸取的上清液。
进一步，所述对上清液进行吸取，包括：
1)将沉淀物分离装置连接的吸水管置于废水蓄水池中；
2)开启沉淀物分离装置，对废水蓄水池内的上清液进行吸取；
3)沉淀物分离装置通过内部设定的过滤网进行吸取的废水蓄水池内的上清液的过滤；
4)将过滤后的上清液通过排出口进行排出。
进一步，步骤三中，所述进行废水蓄水池内的工业废水的搅拌，搅拌时间为10～20分钟。
进一步，步骤四中，所述通过调节剂计算模块利用调节剂计算程序依据工业废水的pH值进行pH调节剂添加量的计算，包括：
步骤Ⅰ，获取工业废水的pH值，判定工业废水为酸性或是碱性；
步骤Ⅱ，分别进行酸性调节剂与碱性调节剂的选择；
步骤Ⅲ，将酸性调节剂溶于水中，得到酸性调节剂溶液；
步骤Ⅳ，将碱性调节剂溶于水中，得到碱性调节剂溶液；
步骤Ⅴ，分别进行酸性调节剂溶液以及碱性调节剂溶液的pH的测定；
步骤Ⅵ，通过工业废水的pH值、酸性调节剂溶液的pH值得到酸性调节剂溶液的添加量，通过工业废水的pH值、碱性调节剂溶液的pH值得到碱性调节剂溶液的添加量。
进一步，所述酸性调节剂溶液的浓度为0.2g/ml；所述碱性调节剂溶液的浓度为0.2g/ml。
进一步，所述通过调节剂计算模块利用调节剂计算程序依据工业废水的pH值进行pH调节剂添加量的计算，还包括：依据酸性调节剂溶液的添加量以及酸性调节剂溶液的浓度进行酸性调节剂添加量的确定。
进一步，所述通过调节剂计算模块利用调节剂计算程序依据工业废水的pH值进行pH调节剂添加量的计算，还包括：依据碱性调节剂溶液的添加量以及碱性调节剂溶液的浓度进行碱性调节剂添加量的确定。
结合上述的所有技术方案，本发明所具备的优点及积极效果为：本发明通过对工业废水的收集并对其进行静置沉淀，实现工业废水内固态杂质的去除，进行酸碱度调节的操作更简便，干扰更少；对工业废水进行搅拌并且在搅拌中进行pH的测定，测定的pH值更准确，进而进行pH调节的效果更好，能够实现对工业废水酸碱度的有效且准确的调节；在pH调节后进行过滤，滤除因调节剂添加生成的固态杂质，得到的工业废水污染性更小。
（发明人：周国栋）
