申请日2021.01.21
公开（公告）日2021.04.02
IPC分类号C02F1/28; C02F1/00; B02C4/02
摘要
本发明属于污水处理技术领域，尤其涉及一种镀钌电化学污水处理设备，它包括污水流道、阻尼模块、喷洒机构、隔板，本发明通过设计的阻尼模块将污水上下隔断分开，使得流经三个隔板中各隔板下侧的污水量分别相对第一流道内一起流动的污水量得到相应的减少，同时每个隔板之间腔体内的污水成宽而浅的水流，这样的水流结合设计的沿宽度方向均匀添加料的喷洒机构，保证添加物能够与污水充分混合；通过喷洒机构自动根据隔板下侧污水的量来控制在污水内喷洒添加物的量，保证了掺混比例；本发明通过阻尼模块和喷洒机构保证掺混均匀，所以能够采用在污水流动过程中添加添加物的清理方法，具有较高的清理效率。
权利要求书
1.一种镀钌电化学污水处理设备，其特征在于：它包括污水流道、阻尼模块、喷洒机构、隔板，其中污水流道是由第一流道、第二流道和第三流道组成，第一流道和第三流道宽度相同，第二流道的宽度大于第一流道和第三流道的宽度，第二流道的两端均通过两个对称分布的斜向流道分别与第一流道和第三流道连接，第一流道和第二流道的底面齐平，第三流道的底面低于第一流道和第二流道的底面；第二流道内从底面向上依次等高度安装有三个隔板，三个隔板迎向水流方向的一端从底到上依次缩短错位分布且均与第一流道相通，另一端从底到上依次伸长错位分布且均与第三流道相通；所述的三个隔板的前端均安装有一个阻尼模块；三个隔板的下侧靠近第一流道的一端均安装有一个喷洒机构；
上述阻尼模块包括第一阻尼板、第二阻尼板，其中第一阻尼板和第二阻尼板上均均匀的开有多个阻尼孔，第一阻尼板固定安装在对应隔板的前端，第二隔板滑动安装在第一阻尼隔板的前侧，且第二阻尼隔板上的阻尼孔与第一阻尼板上的阻尼孔一一对应配合；通过调节第二阻尼隔板相对第一阻尼隔板的上下移动可控制第一阻尼隔板和第二阻尼隔板上对应阻尼孔相互交合区域的大小；
上述喷洒机构包括装料斗、电机、输送螺纹片、安装转轴、输送管、导料结构、锁条、浮条，其中输送管的外圆面上开有沿着轴线方向的螺旋状的排料口，输送管的两端固定安装在第二流道的两侧面上；装料斗上具有喇叭状的装料入口，装料斗固定安装在第二流道的外侧；安装转轴旋转安装在运输管和装料斗内，且安装转轴的一端伸出装料斗外侧；电机通过电机支撑固定安装在第二流道的外侧，电机的输出轴与伸出装料斗外侧的安装转轴固定连接；螺旋片固定安装在安装转轴上，导料结构固定安装在输送管的下侧，导料结构的上端为喇叭状，且将输送管上所开的螺旋状的排料口包裹住；导料结构的下端具有两个对称分布的斜板，斜板的下侧具有两个对称分布的弧形板；锁条的上端为三角形状，且具有尖角，锁条的下端固定安装有浮条，浮条的上端对称的安装有两个导向杆，浮条通过两个导向杆滑动安装在导料结构的下侧，且锁条与两个斜板配合；沿添加料传输方向，排料口的螺旋方向与安装转轴旋转方向一致。
2.根据权利要求1所述的一种镀钌电化学污水处理设备，其特征在于：上述污水流道的上侧固定安装有固定板，安装在三个隔板前侧的三个第二阻尼板的两端均开有螺纹孔；六个螺杆两两一组前后前次旋转安装在固定板上，且六个螺杆的下端分别与三个第二阻尼隔板上所开的六个螺纹孔一一对应螺纹配合；六个螺杆的上端分别固定安装有一个便于驱动其旋转的摇杆。
3.根据权利要求2所述的一种镀钌电化学污水处理设备，其特征在于：上述六个螺杆上分别固定安装有一个第二齿轮，且六个第二齿轮均位于固定板的上侧；三个第一转轴前后依次旋转安装在固定板的上侧，三个第一转轴的两端均分别安装有一个第一齿轮，六个第一齿轮与六个第二齿轮一一对应啮合。
4.根据权利要求1所述的一种镀钌电化学污水处理设备，其特征在于：上述第一阻尼板面向对应的第二阻尼板的一侧面上对称的开有两个梯形滑槽，第二阻尼板面向对应第一阻尼板的一端均对称的安装有两个梯形滑块，第二阻尼板通过两个梯形滑块与两个梯形滑槽的滑动配合安装在对应的第一阻尼板的前侧。
5.根据权利要求1所述的一种镀钌电化学污水处理设备，其特征在于：上述浮条两端的一侧均固定安装有一个齿条，第二转轴的两端旋转安装在第二流道的两侧面上，两个第三齿轮对称的安装在第二转轴的两端，且两个第三齿轮分别与两个齿条一一对应啮合。
6.根据权利要求1所述的一种镀钌电化学污水处理设备，其特征在于：上述装料斗上端的内侧对称的旋转安装有两个第三转轴，两个第三转轴的一端伸出装料斗的外侧，两个第三转轴上分别安装有一个粉碎辊；两个第三转轴与电机通过齿轮传动连接。
7.根据权利要求6所述的一种镀钌电化学污水处理设备，其特征在于：上述两个第三转轴中其中一个第三转轴上安装有第三齿轮，另一个第三转轴上安装有第四齿轮，第三齿轮和第四齿轮啮合；第六齿轮固定安装在安装转轴上，第七齿轮和第八齿轮分别旋转安装在装料斗的外侧，且第八齿轮与第六齿轮啮合，第七齿轮和第八齿轮啮合，第七齿轮与第四齿轮啮合。
8.根据权利要求1所述的一种镀钌电化学污水处理设备，其特征在于：上述浮条通过连接条固定安装在锁条的下侧。
9.根据权利要求1所述的一种镀钌电化学污水处理设备，其特征在于：上述第二流道的两侧的壁面为透明材料。
10.一种镀钌电化学污水处理方法，其特征在于：当使用本发明设计的污水处理设备时，首先通过第二流道19两侧透明处观察每个隔板4下侧污水的深度，之后控制对应的阻尼模块2调节流入各个隔板4下侧污水的水压，保证污水在隔板4下侧的高度不会浸湿喷洒机构3；在调节过程中，依次旋转对应三个阻尼模块2中的摇杆6，通过摇动摇杆6可带动对应的螺杆10旋转，因螺杆10与第二阻尼板13通过螺纹配合，且第二阻尼板13上下滑动安装在对应的第一阻尼板11的前侧，所以螺杆10在旋转的时候就会驱动第二阻尼板13相对对应的第一阻尼板11上下移动，进而控制第一阻尼板11和第二阻尼板13之间阻尼孔14的重合区域的大小，进而依次控制流入各个隔板4下侧污水的水压；
在调节完成后，将添加料依次加入装料斗26内，然后控制三个电机29工作，保证所添加料能够满足污水所需要的添加剂量。电机29通过输出轴带动对应的安装转轴35旋转，安装转轴35旋转带动对应的螺旋片旋转，通过螺旋片将进入输送管41内的添加料从入口处逐渐运送到输送管41的另一端，输送管41内的添加料会通过输送管41上所开的排料口42排入污水中。
说明书
一种镀钌电化学污水处理设备及污水处理方法
技术领域
本发明属于污水处理技术领域，尤其涉及一种镀钌电化学污水处理设备。
背景技术
在镀钌过程中产生了大量的有害离子，在镀钌结束后，长需要对镀钌后的污水进行处理，常会加入某些添加物，去中和或者吸收污水中的有害物质，在添加添加物时需要按照一定的比例添加，多了浪费，少了无法完全除掉有害离子。
目前采用体积添加的方法，即对一定体积的污水添加等比例体积的添加物，之后搅拌，搅拌后，利用水泵抽走，这种方法因为流体不是连续流动的，效率较低，若流体流动中添加添加物，则易出现掺混不均匀，有害离子无法完全吸收的情况，另外添加物多为粉末，添加物易产生凝结，在添加时小结块会影响加入的量，造成添加过多的情况。
本发明设计一种镀钌电化学污水处理设备解决如上问题。
发明内容
为解决现有技术中的上述缺陷，本发明公开一种镀钌电化学污水处理设备，它是采用以下技术方案来实现的。

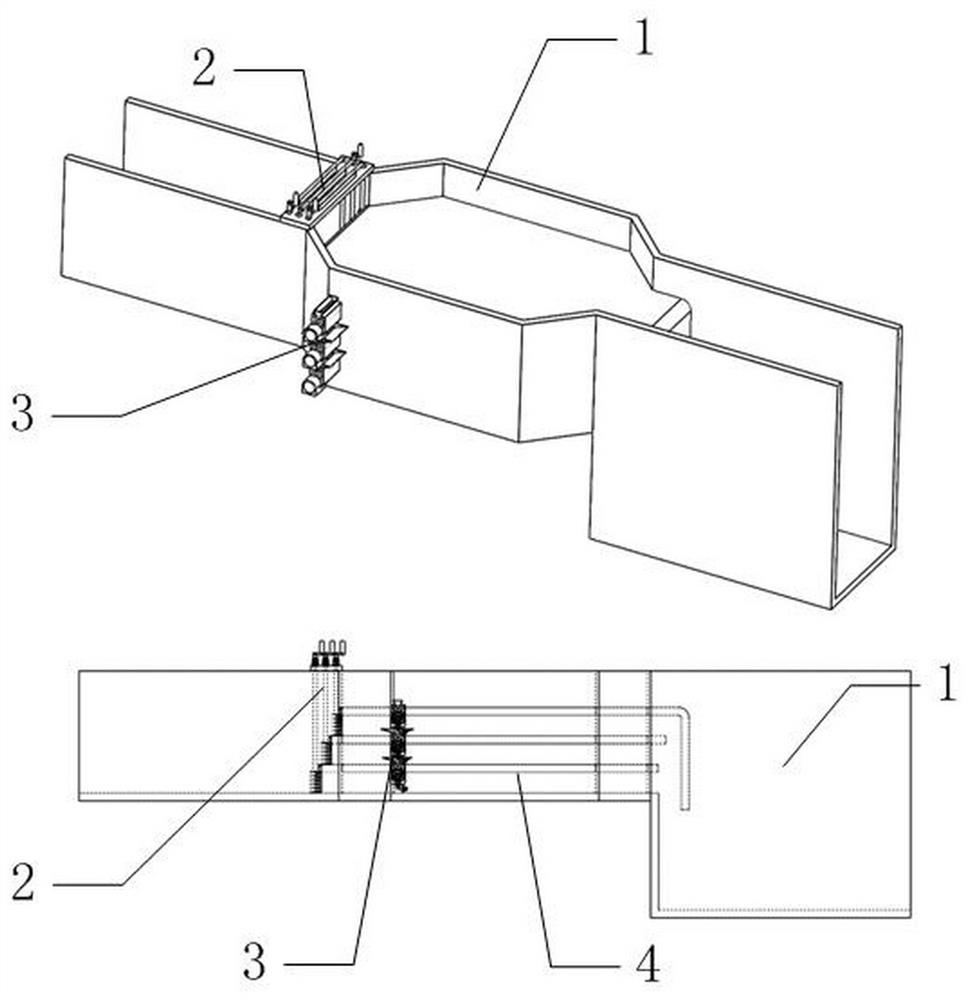

一种镀钌电化学污水处理设备，它包括污水流道、阻尼模块、喷洒机构、隔板，其中污水流道是由第一流道、第二流道和第三流道组成，第一流道和第三流道宽度相同，第二流道的宽度大于第一流道和第三流道的宽度，第二流道的两端均通过两个对称分布的斜向流道分别与第一流道和第三流道连接，第一流道和第二流道的底面齐平，第三流道的底面低于第一流道和第二流道的底面；第二流道内从底面向上依次等高度安装有三个隔板，三个隔板迎向水流方向的一端从底到上依次缩短错位分布且均与第一流道相通，另一端从底到上依次伸长错位分布且均与第三流道相通；所述的三个隔板的前端均安装有一个阻尼模块；三个隔板的下侧靠近第一流道的一端均安装有一个喷洒机构。
上述阻尼模块包括第一阻尼板、第二阻尼板，其中第一阻尼板和第二阻尼板上均均匀的开有多个阻尼孔，第一阻尼板固定安装在对应隔板的前端，第二隔板滑动安装在第一阻尼隔板的前侧，且第二阻尼隔板上的阻尼孔与第一阻尼板上的阻尼孔一一对应配合；通过调节第二阻尼隔板相对第一阻尼隔板的上下移动可控制第一阻尼隔板和第二阻尼隔板上对应阻尼孔相互交合区域的大小。
上述喷洒机构包括装料斗、电机、输送螺纹片、安装转轴、输送管、导料结构、锁条、浮条，其中输送管的外圆面上开有沿着轴线方向的螺旋状的排料口，输送管的两端固定安装在第二流道的两侧面上；装料斗上具有喇叭状的装料入口，装料斗固定安装在第二流道的外侧；安装转轴旋转安装在运输管和装料斗内，且安装转轴的一端伸出装料斗外侧；电机通过电机支撑固定安装在第二流道的外侧，电机的输出轴与伸出装料斗外侧的安装转轴固定连接；螺旋片固定安装在安装转轴上，导料结构固定安装在输送管的下侧，导料结构的上端为喇叭状，且将输送管上所开的螺旋状的排料口包裹住；导料结构的下端具有两个对称分布的斜板，斜板的下侧具有两个对称分布的弧形板；锁条的上端为三角形状，且具有尖角，锁条的下端固定安装有浮条，浮条的上端对称的安装有两个导向杆，浮条通过两个导向杆滑动安装在导料结构的下侧，且锁条与两个斜板配合；沿添加料传输方向，排料口的螺旋方向与安装转轴旋转方向一致。
作为本技术的进一步改进，上述污水流道的上侧固定安装有固定板，安装在三个隔板前侧的三个第二阻尼板的两端均开有螺纹孔；六个螺杆两两一组前后前次旋转安装在固定板上，且六个螺杆的下端分别与三个第二阻尼隔板上所开的六个螺纹孔一一对应螺纹配合；六个螺杆的上端分别固定安装有一个便于驱动其旋转的摇杆。
作为本技术的进一步改进，上述六个螺杆上分别固定安装有一个第二齿轮，且六个第二齿轮均位于固定板的上侧；三个第一转轴前后依次旋转安装在固定板的上侧，三个第一转轴的两端均分别安装有一个第一齿轮，六个第一齿轮与六个第二齿轮一一对应啮合。
作为本技术的进一步改进，上述第一阻尼板面向对应的第二阻尼板的一侧面上对称的开有两个梯形滑槽，第二阻尼板面向对应第一阻尼板的一端均对称的安装有两个梯形滑块，第二阻尼板通过两个梯形滑块与两个梯形滑槽的滑动配合安装在对应的第一阻尼板的前侧。
作为本技术的进一步改进，上述浮条两端的一侧均固定安装有一个齿条，第二转轴的两端旋转安装在第二流道的两侧面上，两个第三齿轮对称的安装在第二转轴的两端，且两个第三齿轮分别与两个齿条一一对应啮合。
作为本技术的进一步改进，上述装料斗上端的内侧对称的旋转安装有两个第三转轴，两个第三转轴的一端伸出装料斗的外侧，两个第三转轴上分别安装有一个粉碎辊；两个第三转轴与电机通过齿轮传动连接。
作为本技术的进一步改进，上述两个第三转轴中其中一个第三转轴上安装有第三齿轮，另一个第三转轴上安装有第四齿轮，第三齿轮和第四齿轮啮合；第六齿轮固定安装在安装转轴上，第七齿轮和第八齿轮分别旋转安装在装料斗的外侧，且第八齿轮与第六齿轮啮合，第七齿轮和第八齿轮啮合，第七齿轮与第四齿轮啮合。
作为本技术的进一步改进，上述浮条通过连接条固定安装在锁条的下侧。
作为本技术的进一步改进，上述第二流道的两侧的壁面为透明材料。
相对于传统的污水处理技术，本发明设计的有益效果如下：
1、本发明通过设计的阻尼模块将污水上下隔断分开，使得流经三个隔板中各隔板下侧的污水量分别相对第一流道内一起流动的污水量得到相应的减少，同时每个隔板之间腔体内的污水成宽而浅的水流，这样的水流结合设计的沿宽度方向均匀添加料的喷洒机构，保证添加物能够与污水充分混合；通过喷洒机构自动根据隔板下侧污水的量来控制在污水内喷洒添加物的量，保证了掺混比例；相比于传统的因掺混不均匀而不能采用在流动中添加添加物的方法，而本发明通过阻尼模块和喷洒机构保证掺混均匀，所以能够采用在污水流动过程中添加添加物的清理方法，具有较高的清理效率。
2、本发明中通过设计的两个粉碎辊，在添加添加物的时候，结块的添加物在经过旋转中的两个粉碎辊的时候，就会被两个粉碎辊挤压成粉末状，防止结块的添加物进入污水中影响添加物的量，影响添加物对污水中有害离子的吸收。
（发明人：梁艳凤）
