申请日2020.10.22
公开（公告）日2021.03.16
IPC分类号C02F1/40; C02F1/28
摘要
本发明提供了一种易于安装的小型污水处理装置及其使用方法，其中一种易于安装的小型污水处理装置包括污水处理箱本体，所述污水处理箱本体的底部四周固定安装有相对设置的万向轮，所述污水处理箱本体的前壁两侧固定安装有相对设置的定位套，所述限位板的底部固定安装有限位柱，且限位柱插接在定位套中，在污水处理箱本体的底部四周固定安装有相对设置的万向轮，便于将污水处理箱本体移动到需要使用的位置，使用较为方便，减少人力，在污水处理箱本体的前壁两侧固定安装有相对设置的定位套，便于将限位柱限位在定位套中，此时收纳箱的位置得到限位固定，在收纳箱的顶部中开设有收纳槽，便于将使用后的活性炭网板进行收纳存放，减轻污染。
权利要求书

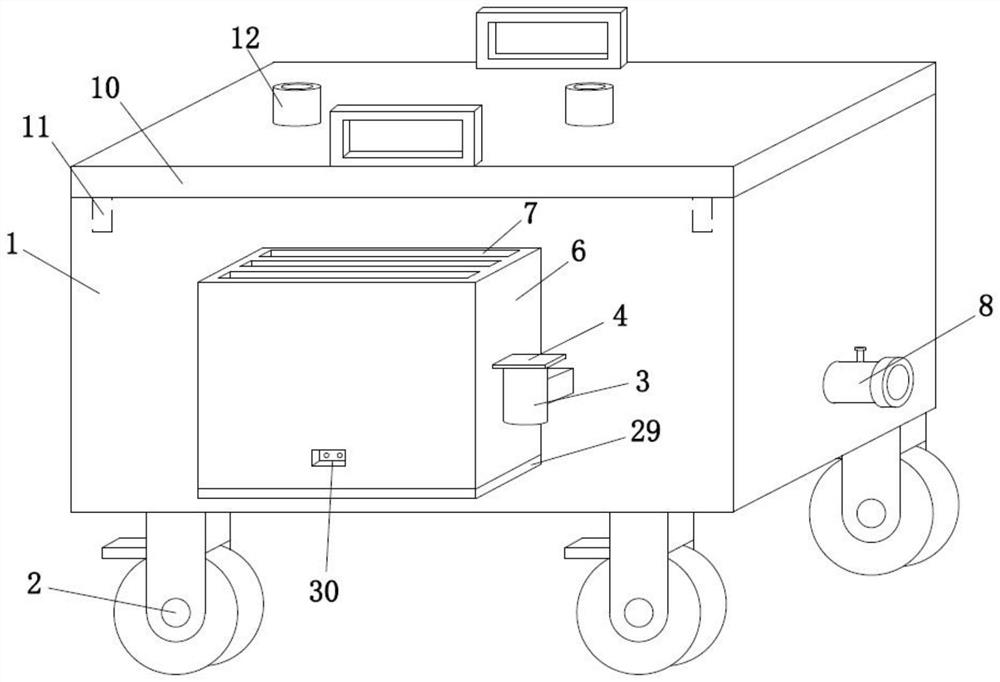

1.一种易于安装的小型污水处理装置，包括污水处理箱本体(1)，其特征在于：所述污水处理箱本体(1)的底部四周固定安装有相对设置的万向轮(2)，所述污水处理箱本体(1)的前壁两侧固定安装有相对设置的定位套(3)，所述定位套(3)的顶部放置有限位板(4)，所述限位板(4)的底部固定安装有限位柱(5)，且限位柱(5)插接在定位套(3)中，所述限位板(4)的内侧固定安装有收纳箱(6)，所述收纳箱(6)的顶部中开设有收纳槽(7)，所述污水处理箱本体(1)的左右两侧下方固定安装有贯穿连接的出水管(8)，所述污水处理箱本体(1)的顶部四周开设有相对设置的定位孔(9)，所述污水处理箱本体(1)的顶部放置有盖板(10)，所述盖板(10)的底部相对定位孔(9)的位置固定安装有定位杆(11)，且定位杆(11)插接在定位孔(9)中，所述盖板(10)的顶部固定安装有贯穿连接的漏水管限位套(12)，所述污水处理箱本体(1)的顶部两侧内部开设有相对设置的污水处理池(13)；
所述污水处理池(13)的内部右侧固定安装有安装台(14)，所述安装台(14)的顶部左侧开设有限位槽(15)和引流槽(16)，所述限位槽(15)内部插接有活性炭网板(17)，所述污水处理池(13)的内部和安装台(14)相对位置固定安装有支撑板(18)，所述支撑板(18)上放置有限位挡环(19)，且限位挡环(19)的底部固定安装有过滤网框(20)，所述污水处理箱本体(1)的顶部中心位置开设有存放槽(21)，且存放槽(21)的内部插接有备用活性炭网板(22)，所述收纳槽(7)的内壁中部位置开设有通孔(23)，所述收纳箱(6)的底部开设有空腔(24)，所述空腔(24)的内部固定安装有固定板(25)和加热器(26)，且固定板(25)位于加热器(26)的上方，所述固定板(25)的底部固定安装有电机(27)，所述电机(27)的转轴通过轴承安装在固定板(25)的内部，且转轴上固定安装有风扇叶片(28)，所述收纳箱(6)的底部通过螺钉安装有底盖(29)，所述收纳箱(6)的前壁下方内部固定安装有通电插槽(30)。
2.根据权利要求1所述的一种易于安装的小型污水处理装置，其特征在于：所述万向轮(2)上设置有制动装置，所述收纳槽(7)的数量不少于三个，所述收纳槽(7)与活性炭网板(17)和备用活性炭网板(22)规格相适配。
3.根据权利要求1所述的一种易于安装的小型污水处理装置，其特征在于：所述出水管(8)上安装有单向阀，所述定位杆(11)与定位孔(9)相适配，所述盖板(10)与污水处理箱本体(1)的顶部相适配。
4.根据权利要求1所述的一种易于安装的小型污水处理装置，其特征在于：所述漏水管限位套(12)与洗菜池漏水管相适配，所述漏水管限位套(12)与安装台(14)相对设置，所述出水管(8)与污水处理池(13)贯穿连接。
5.根据权利要求1所述的一种易于安装的小型污水处理装置，其特征在于：所述漏水管限位套(12)与安装台(14)相对设置，所述限位槽(15)和引流槽(16)交错设置，且限位槽(15)和引流槽(16)为连通结构，所述引流槽(16)远离限位槽(15)的一侧为倾斜结构。
6.根据权利要求1所述的一种易于安装的小型污水处理装置，其特征在于：所述活性炭网板(17)的顶部与污水处理箱本体(1)的顶部位于同一水平面上，所述过滤网框(20)位于支撑板(18)的内侧。
7.根据权利要求1所述的一种易于安装的小型污水处理装置，其特征在于：所述备用活性炭网板(22)与存放槽(21)相适配，所述备用活性炭网板(22)与活性炭网板(17)规格相同。
8.根据权利要求1所述的一种易于安装的小型污水处理装置，其特征在于：所述存放槽(21)的左右两侧开设有相对设置的U形槽，所述存放槽(21)的两侧相对U性槽的位置开设有拉槽。
9.根据权利要求1所述的一种易于安装的小型污水处理装置，其特征在于：所述限位挡环(19)的顶部前后固定安装有回字形拉环，所述盖板(10)的顶部前后固定安装有回字形拉环，所述电机(27)、加热器(26)和通电插槽(30)与外界电源电性连接，所述收纳槽(7)与空腔(24)连接处为网状结构。
10.一种易于安装的小型污水处理装置的处理方法，其特征在于：包括以下步骤：
第一步：将出水管(8)上的单向阀关闭，将活性炭网板(17)从备用活性炭网板(22)中拉出，将活性炭网板(17)插接到限位槽(15)的内部，将限位挡环(19)放置在支撑板(18)上，将定位杆(11)插接到定位孔(9)中，此时盖板(10)贴合在污水处理箱本体(1)的顶部；
第二步：将洗菜池的漏水管插接到漏水管限位套(12)的内部，使得漏水管限位套(12)内部的污水通过漏水管限位套(12)进入到安装台(14)和活性炭网板(17)的内侧，此时活性炭网板(17)可对污水中的杂质和油进行过滤，此时有吸附在活性炭网板(17)上杂质沉淀在安装台(14)和活性炭网板(17)的内侧；
第三步：清理后的污水通过活性炭网板(17)和引流槽(16)进入到限位挡环(19)和过滤网框(20)中，此时过滤网框(20)可对污水中的杂质进行再次过滤，过滤后的水在污水处理池(13)中进行存放；
第四步：将出水管(8)上的单向阀打开，即可将污水处理池(13)中的水进行排出再利用，将活性炭网板(17)从限位槽(15)中拉出，此时活性炭网板(17)和安装台(14)内侧的杂物一部分会掉落到过滤网框(20)中进行收集，再将安装台(14)上的杂物清理到过滤网框(20)中即可，将使用过的活性炭网板(17)插接到收纳槽(7)中进行存放处理，将过滤网框(20)中的杂物进行清理，此时将备用活性炭网板(22)从存放槽(21)中拉出，将存放槽(21)插接到限位槽(15)中，即可继续使用。
说明书
一种易于安装的小型污水处理装置及其处理方法
技术领域
本发明涉及污水处理装置技术领域，具体为一种易于安装的小型污水处理装置及其处理方法。
背景技术
生活污水主要是人类生活中使用的各种厨房用水、洗涤用水和卫生间用水所产生的排放水，多为无毒的无机盐类，人类生活过程中产生的污水，是水体的主要污染源之一，主要是粪便和洗涤污水。
污水处理是指为使污水达到排放标准或再次使用的水质要求对其进行净化的过程。污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗和餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。
目前家庭日常厨房内产生的污水没有很好的处理装置，导致污水对环境造成污染，厨房污水中含有油水和菜叶等杂物，不及时处理，极易对环境造成污染，本发明提出一种易于安装的小型污水处理装置及其处理方法，便于更好的解决厨房污水的问题，使用较为方便。
发明内容
针对现有技术的不足，本发明提供了一种易于安装的小型污水处理装置及其处理方法，具备对污水进行油水分离，同时可对杂物进行清理，并且可对活性炭网板进行更换和处理，而且该装置两边都可同时进行污水处理使用等优点，解决了油水分离、杂物清理和活性炭网板更换的问题。
为实现上述油水分离、杂物清理和活性炭网板更换目的，本发明提供如下技术方案：一种易于安装的小型污水处理装置，包括污水处理箱本体，所述污水处理箱本体的底部四周固定安装有相对设置的万向轮，所述污水处理箱本体的前壁两侧固定安装有相对设置的定位套，所述定位套的顶部放置有限位板，所述限位板的底部固定安装有限位柱，且限位柱插接在定位套中，所述限位板的内侧固定安装有收纳箱，所述收纳箱的顶部中开设有收纳槽，所述污水处理箱本体的左右两侧下方固定安装有贯穿连接的出水管，所述污水处理箱本体的顶部四周开设有相对设置的定位孔，所述污水处理箱本体的顶部放置有盖板，所述盖板的底部相对定位孔的位置固定安装有定位杆，且定位杆插接在定位孔中，所述盖板的顶部固定安装有贯穿连接的漏水管限位套，所述污水处理箱本体的顶部两侧内部开设有相对设置的污水处理池；
所述污水处理池的内部右侧固定安装有安装台，所述安装台的的顶部左侧开设有限位槽和引流槽，所述限位槽内部插接有活性炭网板，所述污水处理池的内部和安装台相对位置固定安装有支撑板，所述支撑板上放置有限位挡环，且限位挡环的底部固定安装有过滤网框，所述污水处理箱本体的顶部中心位置开设有存放槽，且存放槽的内部插接有备用活性炭网板，所述收纳槽的内壁中部位置开设有通孔，所述收纳箱的底部开设有空腔，所述空腔的内部固定安装有固定板和加热器，且固定板位于加热器的上方，所述固定板的底部固定安装有电机，所述电机的转轴通过轴承安装在固定板的内部，且转轴上固定安装有风扇叶片，所述收纳箱的底部通过螺钉安装有底盖，所述收纳箱的前壁下方内部固定安装有通电插槽。
优选的，所述万向轮上设置有制动装置，所述收纳槽的数量不少于三个，所述收纳槽与活性炭网板和备用活性炭网板规格相适配。
优选的，所述出水管上安装有单向阀，所述定位杆与定位孔相适配，所述盖板与污水处理箱本体的顶部相适配。
优选的，所述漏水管限位套与洗菜池漏水管相适配，所述漏水管限位套与安装台相对设置，所述出水管与污水处理池贯穿连接。
优选的，所述漏水管限位套与安装台相对设置，所述限位槽和引流槽交错设置，且限位槽和引流槽为连通结构，所述引流槽远离限位槽的一侧为倾斜结构。
优选的，所述活性炭网板的顶部与污水处理箱本体的顶部位于同一水平面上，所述过滤网框位于支撑板的内侧。
优选的，所述备用活性炭网板与存放槽相适配，所述备用活性炭网板与活性炭网板规格相同。
优选的，所述存放槽的左右两侧开设有相对设置的U形槽，所述存放槽的两侧相对U性槽的位置开设有拉槽。
优选的，所述限位挡环的顶部前后固定安装有回字形拉环，所述盖板的顶部前后固定安装有回字形拉环，所述电机、加热器和通电插槽与外界电源电性连接，所述收纳槽与空腔连接处为网状结构。
本发明要解决的另一技术问题是一种易于安装的小型污水处理方法，包括以下步骤：
第一步：将出水管上的单向阀关闭，将活性炭网板从备用活性炭网板中拉出，将活性炭网板插接到限位槽的内部，将限位挡环放置在支撑板上，将定位杆插接到定位孔中，此时盖板贴合在污水处理箱本体的顶部；
第二步：将洗菜池的漏水管插接到漏水管限位套的内部，使得漏水管限位套内部的污水通过漏水管限位套进入到安装台和活性炭网板的内侧，此时活性炭网板可对污水中的杂质和油进行过滤，此时有吸附在活性炭网板上杂质沉淀在安装台和活性炭网板的内侧；
第三步：清理后的污水通过活性炭网板和引流槽进入到限位挡环和过滤网框中，此时过滤网框可对污水中的杂质进行再次过滤，过滤后的水在污水处理池中进行存放。
第四步：将出水管上的单向阀打开，即可将污水处理池中的水进行排出再利用，将活性炭网板从限位槽中拉出，此时活性炭网板和安装台内侧的杂物一部分会掉落到过滤网框中进行收集，再将安装台上的杂物清理到过滤网框中即可，将使用过的活性炭网板插接到收纳槽中进行存放处理，将过滤网框中的杂物进行清理，此时将备用活性炭网板从存放槽中拉出，将存放槽插接到限位槽中，即可继续使用。
与现有技术相比，本发明的有益效果如下：
1、在污水处理箱本体的底部四周固定安装有相对设置的万向轮，便于将污水处理箱本体移动到需要使用的位置，使用较为方便，减少人力。
2、在污水处理箱本体的前壁两侧固定安装有相对设置的定位套，便于将限位柱限位在定位套中，此时收纳箱的位置得到限位固定，在收纳箱的顶部中开设有收纳槽，便于将使用后的活性炭网板进行收纳存放，不易造成污染，在污水处理箱本体的两侧开设有出水管，便于对处理后的污水进行排放在利用，在污水处理箱本体的顶部四周开设有相对设置的定位孔，便于将定位杆插接在定位孔中，即可对盖板的位置进行限位固定，使得污水处理箱本体的顶部得到密封。
3、在盖板的顶部固定安装有贯穿连接的漏水管限位套，便于将洗菜池的污水管插接在漏水管限位套中，即可对洗菜池污水管进行限位，同时通过漏水管限位套将污水引入到安装台和活性炭网板的内侧，此时活性炭网板可对污水中的油和杂物进行过滤，在安装台的顶部左侧开设有限位槽和引流槽，限位槽可对活性炭网板的位置进行限位固定，使得活性炭网板使用时更稳定，引流槽可对污水进行引流。
4、在污水处理池和安装台相对位置固定安装有支撑板，便于将限位挡环限位在支撑板上，此时过滤网框的位置得到限位固定，同时过滤网框可对污水进行再次过滤，并且可对杂物进行存放，在存放槽的内部插接有备用活性炭网板，便于将备用活性炭网板进行存放，同时备用活性炭网板可对活性炭网板进行替换，使用较为方便。
（发明人：潘峻林）
