申请日2020.11.17
公开（公告）日2021.03.23
IPC分类号C02F3/00; B01D53/04
摘要
本发明公开了一体式污水处理设备，包括处理设备本体，所述处理设备本体的顶部连通有气阀，所述气阀的输出端固定连接有调节杆，所述调节杆远离气阀的一端延伸至处理设备本体的正面，所述处理设备本体的正面通过轴承活动连接有轴杆，所述轴杆的表面固定连接有转轮。本发明通过设置传动机构带动轴杆旋转，轴杆带动转轮旋转使滑杆在滑槽的内部滑动，滑杆在滑动过程中拉动调节杆以气阀的输出端为轴心旋转，从而达到对气阀的排气量进行调节的效果，解决了现有的一体式污水处理设备不具备对净化后的气体排出速度进行控制的效果，无法满足各种情况下的使用需求，降低了一体式污水处理设备适用范围的问题。
权利要求书

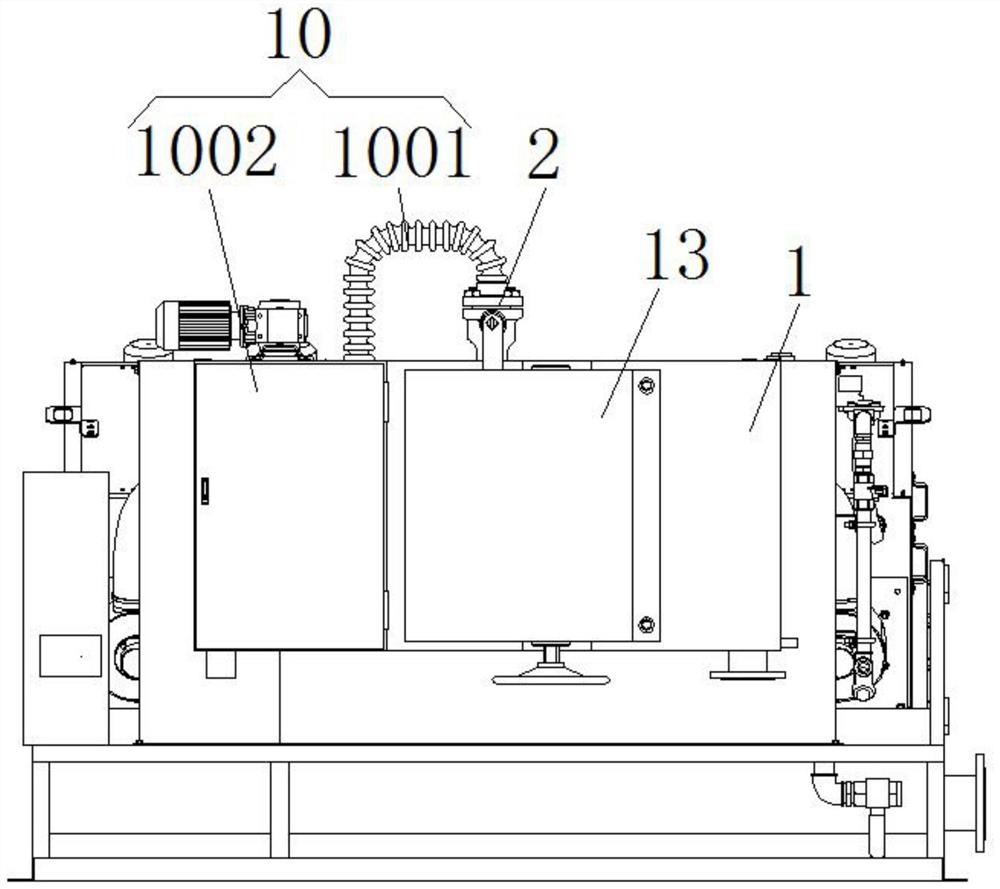

1.一体式污水处理设备，包括处理设备本体（1），其特征在于：所述处理设备本体（1）的顶部连通有气阀（2），所述气阀（2）的输出端固定连接有调节杆（3），所述调节杆（3）远离气阀（2）的一端延伸至处理设备本体（1）的正面，所述处理设备本体（1）的正面通过轴承活动连接有轴杆（4），所述轴杆（4）的表面固定连接有转轮（5），所述调节杆（3）的表面开设有滑槽（6），所述转轮（5）的正面固定连接有位于滑槽（6）内部的滑杆（7），所述滑杆（7）与转轮（5）滑动连接，所述处理设备本体（1）正面的顶部与底部均固定连接有立板（8），所述处理设备本体（1）的正面设置有位于立板（8）内侧的传动机构（9），所述处理设备本体（1）正面的左侧设置有净化机构（10）。
2.根据权利要求1所述的一体式污水处理设备，其特征在于：所述传动机构（9）包括螺杆（901），所述螺杆（901）通过轴承活动连接在立板（8）的内侧，所述螺杆（901）的表面螺纹连接有齿块（902），所述轴杆（4）的表面固定连接有位于齿块（902）左侧的齿轮（903），所述齿轮（903）与齿块（902）相互啮合。
3.根据权利要求1所述的一体式污水处理设备，其特征在于：所述净化机构（10）包括波纹管（1001），所述波纹管（1001）连通在气阀（2）的顶部，所述处理设备本体（1）正面的左侧固定连接有处理箱（1002），所述波纹管（1001）远离气阀（2）的一端与处理箱（1002）的顶部连通。
4.根据权利要求2所述的一体式污水处理设备，其特征在于：所述立板（8）的内侧固定连接有位于螺杆（901）右侧的导杆（11），所述导杆（11）位于齿块（902）的内部，所述齿块（902）与导杆（11）滑动连接。
5.根据权利要求1所述的一体式污水处理设备，其特征在于：所述处理设备本体（1）正面的底部固定连接有位于转轮（5）底部的支撑板（12），所述支撑板（12）远离处理设备本体（1）的一侧延伸至转轮（5）的正面并套设在轴杆（4）的表面，所述轴杆（4）与支撑板（12）通过轴承活动连接。
6.根据权利要求5所述的一体式污水处理设备，其特征在于：所述处理设备本体（1）正面的右侧固定连接有挡板（13），所述挡板（13）远离处理设备本体（1）的一侧延伸至转轮（5）的正面，所述调节杆（3）、转轮（5）和支撑板（12）均位于挡板（13）的背面。
7.根据权利要求3所述的一体式污水处理设备，其特征在于：所述处理箱（1002）的内部设置有滤箱（14），所述滤箱（14）的内部设置有活性炭材料（15）。
8.根据权利要求7所述的一体式污水处理设备，其特征在于：所述活性炭材料（15）的顶部设置有导流管（16），所述导流管（16）的底端贯穿活性炭材料（15）并延伸至活性炭材料（15）的内部，所述导流管（16）的表面开设有流通孔（17），所述流通孔（17）的数量为若干个且环绕导流管（16）均匀对称排列。
说明书
一体式污水处理设备
技术领域
本发明涉及污水处理技术领域，具体为一体式污水处理设备。
背景技术
污水处理是为使污水达到排入某一水体或再次使用的水质要求对其进行净化的过程，污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活，按污水来源分类，污水处理一般分为生产污水处理和生活污水处理等。
一体式污水处理设备在对污水进行生物净化过程中需要使用曝气等手段进行净化，但是现有的一体式污水处理设备不具备对净化后的气体排出速度进行控制的效果，无法满足各种情况下的使用需求，降低了一体式污水处理设备的适用范围。
发明内容
为解决上述背景技术中提出的问题，本发明的目的在于提供一体式污水处理设备，具备可对排气量进行调节的优点，解决了现有的一体式污水处理设备不具备对净化后的气体排出速度进行控制的效果，无法满足各种情况下的使用需求，降低了一体式污水处理设备适用范围的问题。
为实现上述目的，本发明提供如下技术方案：一体式污水处理设备，包括处理设备本体，所述处理设备本体的顶部连通有气阀，所述气阀的输出端固定连接有调节杆，所述调节杆远离气阀的一端延伸至处理设备本体的正面，所述处理设备本体的正面通过轴承活动连接有轴杆，所述轴杆的表面固定连接有转轮，所述调节杆的表面开设有滑槽，所述转轮的正面固定连接有位于滑槽内部的滑杆，所述滑杆与转轮滑动连接，所述处理设备本体正面的顶部与底部均固定连接有立板，所述处理设备本体的正面设置有位于立板内侧的传动机构，所述处理设备本体正面的左侧设置有净化机构。
作为本发明优选的，所述传动机构包括螺杆，所述螺杆通过轴承活动连接在立板的内侧，所述螺杆的表面螺纹连接有齿块，所述轴杆的表面固定连接有位于齿块左侧的齿轮，所述齿轮与齿块相互啮合。
作为本发明优选的，所述净化机构包括波纹管，所述波纹管连通在气阀的顶部，所述处理设备本体正面的左侧固定连接有处理箱，所述波纹管远离气阀的一端与处理箱的顶部连通。
作为本发明优选的，所述立板的内侧固定连接有位于螺杆右侧的导杆，所述导杆位于齿块的内部，所述齿块与导杆滑动连接。
作为本发明优选的，所述处理设备本体正面的底部固定连接有位于转轮底部的支撑板，所述支撑板远离处理设备本体的一侧延伸至转轮的正面并套设在轴杆的表面，所述轴杆与支撑板通过轴承活动连接。
作为本发明优选的，所述处理设备本体正面的右侧固定连接有挡板，所述挡板远离处理设备本体的一侧延伸至转轮的正面，所述调节杆、转轮和支撑板均位于挡板的背面。
作为本发明优选的，所述处理箱的内部设置有滤箱，所述滤箱的内部设置有活性炭材料。
作为本发明优选的，所述活性炭材料的顶部设置有导流管，所述导流管的底端贯穿活性炭材料并延伸至活性炭材料的内部，所述导流管的表面开设有流通孔，所述流通孔的数量为若干个且环绕导流管均匀对称排列。
与现有技术相比，本发明的有益效果如下：
1、本发明通过设置传动机构带动轴杆旋转，轴杆带动转轮旋转使滑杆在滑槽的内部滑动，滑杆在滑动过程中拉动调节杆以气阀的输出端为轴心旋转，从而达到对气阀的排气量进行调节的效果，解决了现有的一体式污水处理设备不具备对净化后的气体排出速度进行控制的效果，无法满足各种情况下的使用需求，降低了一体式污水处理设备适用范围的问题。
2、本发明通过设置螺杆、齿块与齿轮，能够便于使用者旋转转轮，节省使用者登高作业的操作步骤，同时齿轮与齿块的传动效率高，能够避免调节杆在调节完毕后出现回转的现象。
3、本发明通过设置波纹管与处理箱，能够对气阀排出的气体进行净化，避免携带有异味的气体对周围环境造成影响。
4、本发明通过设置导杆，能够对齿块进行导向，可以提高齿块移动的稳定性，防止齿块出现倾斜的现象。
5、本发明通过设置支撑板，能够对轴杆进行支撑，可以提高轴杆与处理设备本体的接触面积，避免轴杆与处理设备本体的连接处出现松动。
6、本发明通过设置挡板，能够提高处理设备本体的安全性，防止使用者被旋转过程中的结构夹伤。
7、本发明通过设置活性炭材料，能够提高处理箱的净化效果，同时通过滤箱对活性炭材料进行存放，能够便于使用者对活性炭材料进行更换，节省打扫处理箱的步骤。
8、本发明通过设置导流管与流通孔，能够提高气流对活性炭材料的接触面积，大幅增加活性炭材料的净化效果。
（发明人：胡宏明;邱永久;许阿林）
