申请日2020.08.22
公开（公告）日2021.04.13
IPC分类号B01D29/33; B01D29/66
摘要
本实用新型公开了一种高净水功能的污水处理设备，包括滤水箱，所述滤水箱的右侧面固定连通有进水管，所述滤水箱的内底壁固定连接有陶瓷滤芯，所述滤水箱的左侧面固定连接有储水箱，所述陶瓷滤芯的左端贯穿滤水箱的左侧面并与储水箱的内侧壁固定连通。该高净水功能的污水处理设备，通过支撑环的刚性，对弹力弹簧和橡胶刮环进行支撑，能够对橡胶刮板进行定位，使其更好的工作，通过支撑块和弹力弹簧的相互配，使橡胶刮环与陶瓷滤芯的外表面紧密接触，使陶瓷滤芯清理的更加干净，通过电动伸缩杆、支撑环和橡胶刮环的相互配合，对陶瓷滤芯进行清洁，为工作人员节省工作时间，减少工作人员的工作量，提高工作人员的工作效率。
权利要求书

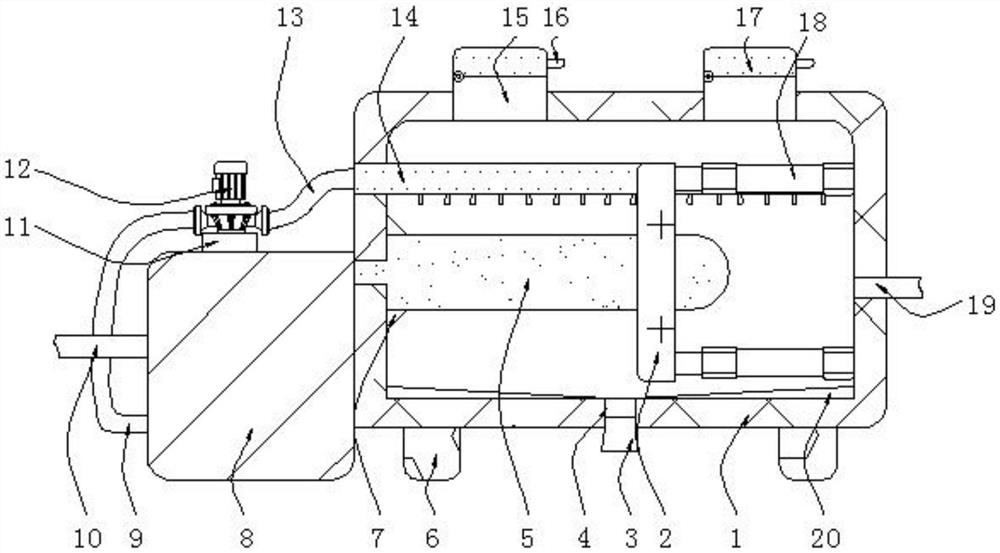

1.一种高净水功能的污水处理设备，包括滤水箱(1)，其特征在于：所述滤水箱(1)的右侧面固定连通有进水管(19)，所述滤水箱(1)的内底壁固定连接有陶瓷滤芯(5)，所述滤水箱(1)的左侧面固定连接有储水箱(8)，所述陶瓷滤芯(5)的左端贯穿滤水箱(1)的左侧面并与储水箱(8)的内侧壁固定连通，所述滤水箱(1)的内壁开设有排污孔(4)，所述排污孔(4)的内部卡接有堵塞(3)，所述滤水箱(1)的内侧壁固定连接有两个相对称的电动伸缩杆(18)，两组所述电动伸缩杆(18)的输出端共同固定连接有支撑环(2)，所述支撑环(2)的内部放置有橡胶刮环(21)，所述橡胶刮环(21)的外表面和支撑环(2)的内壁均固定连接有两个相对称的支撑块(23)，每组所述支撑块(23)相互靠近的一侧面均共同固定连接有弹力弹簧(22)；
所述储水箱(8)的左侧面固定连通有排水管(10)，所述储水箱(8)的左侧面固定连通有输水管(9)，所述储水箱(8)的上方放置有水泵(12)，所述水泵(12)的输入端与输水管(9)的顶端固定连通，所述水泵(12)的输出端固定连通有流水管(13)，所述流水管(13)的右端固定连通有喷水管(14)，所述喷水管(14)的右端贯穿滤水箱(1)的左侧面并延伸至滤水箱(1)的内部，所述喷水管(14)的右端与滤水箱(1)的内侧壁固定连接，所述喷水管(14)的外表面固定连通有等距离排列的喷头(24)。
2.根据权利要求1所述的一种高净水功能的污水处理设备，其特征在于：所述滤水箱(1)的外表面固定连通有相对称的观察管(15)，每个所述观察管(15)的顶端均固定铰接有防护盖(17)。
3.根据权利要求2所述的一种高净水功能的污水处理设备，其特征在于：每个所述防护盖(17)的右侧均放置有拉把(16)，两个所述拉把(16)的左侧面分别与两个防护盖(17)的右侧面固定连接。
4.根据权利要求1所述的一种高净水功能的污水处理设备，其特征在于：所述滤水箱(1)的下方放置有相对称的固定块(6)，两个所述固定块(6)的上表面分别与滤水箱(1)的外表面固定连接。
5.根据权利要求1所述的一种高净水功能的污水处理设备，其特征在于：所述滤水箱(1)的内部放置有相对称的限位块(20)，两个所述限位块(20)的底面分别与滤水箱(1)的内壁固定连接。
6.根据权利要求1所述的一种高净水功能的污水处理设备，其特征在于：所述储水箱(8)的上表面固定连接有垫块(11)，所述垫块(11)的上表面与水泵(12)的底面固定连接。
7.根据权利要求1所述的一种高净水功能的污水处理设备，其特征在于：所述滤水箱(1)的内侧壁固定连接有加固环(7)，所述加固环(7)的内壁与陶瓷滤芯(5)的外表面固定连接。
说明书
一种高净水功能的污水处理设备
技术领域
本实用新型属于污水处理技术领域，尤其涉及一种高净水功能的污水处理设备。
背景技术
污水处理为使污水达到排入某一水体或再次使用的水质要求对其进行净化的过程，污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗和餐饮等各个领域，也越来越多地走进寻常百姓的日常生活，随着科技的发展对于污水的处理技术也是越来越成熟，对于污水的处理只需要一个陶瓷滤芯便可以达到高净水的目的，现有的高净水污水处理设备，滤芯均是设置在滤水箱的内部，所以对于滤芯的清理较为麻烦，不便于工作人员的清理，使工作人员的工作量加大，浪费了工作人员的时间，因此为解决以上问题，我们提供了一种高净水功能的污水处理设备。
实用新型内容
本实用新型提供，旨在解决上述存在现有的高净水污水处理设备，滤芯均是设置在滤水箱的内部，所以对于滤芯的清理较为麻烦，不便于工作人员的清理，使工作人员的工作量加大，浪费了工作人员的时间问题。
本实用新型是这样实现的，一种高净水功能的污水处理设备，包括滤水箱，所述滤水箱的右侧面固定连通有进水管，所述滤水箱的内底壁固定连接有陶瓷滤芯，所述滤水箱的左侧面固定连接有储水箱，所述陶瓷滤芯的左端贯穿滤水箱的左侧面并与储水箱的内侧壁固定连通，所述滤水箱的内壁开设有排污孔，所述排污孔的内部卡接有堵塞，所述滤水箱的内侧壁固定连接有两个相对称的电动伸缩杆，两组所述电动伸缩杆的输出端共同固定连接有支撑环，所述支撑环的内部放置有橡胶刮环，所述橡胶刮环的外表面和支撑环的内壁均固定连接有两个相对称的支撑块，每组所述支撑块相互靠近的一侧面均共同固定连接有弹力弹簧。
所述储水箱的左侧面固定连通有排水管，所述储水箱的左侧面固定连通有输水管，所述储水箱的上方放置有水泵，所述水泵的输入端与输水管的顶端固定连通，所述水泵的输出端固定连通有流水管，所述流水管的右端固定连通有喷水管，所述喷水管的右端贯穿滤水箱的左侧面并延伸至滤水箱的内部，所述喷水管的右端与滤水箱的内侧壁固定连接，所述喷水管的外表面固定连通有等距离排列的喷头。
优选的，所述滤水箱的外表面固定连通有相对称的观察管，每个所述观察管的顶端均固定铰接有防护盖。
优选的，每个所述防护盖的右侧均放置有拉把，两个所述拉把的左侧面分别与两个防护盖的右侧面固定连接。
优选的，所述滤水箱的下方放置有相对称的固定块，两个所述固定块的上表面分别与滤水箱的外表面固定连接。
优选的，所述滤水箱的内部放置有相对称的限位块，两个所述限位块的底面分别与滤水箱的内壁固定连接。
优选的，所述储水箱的上表面固定连接有垫块，所述垫块的上表面与水泵的底面固定连接。
优选的，所述滤水箱的内侧壁固定连接有加固环，所述加固环的内壁与陶瓷滤芯的外表面固定连接。
与现有技术相比，本实用新型的有益效果是：通过支撑环的刚性，对弹力弹簧和橡胶刮环进行支撑，能够对橡胶刮板进行定位，使其更好的工作，通过支撑块和弹力弹簧的相互配，使橡胶刮环与陶瓷滤芯的外表面紧密接触，使陶瓷滤芯清理的更加干净，通过电动伸缩杆、支撑环和橡胶刮环的相互配合，对陶瓷滤芯进行清洁，为工作人员节省工作时间，减少工作人员的工作量，提高工作人员的工作效率，通过储水箱对过滤后的水进行收集，对水进行储存，在清理滤水箱时为工作人员提供所需要的水，通过水泵所提供的动力，利用喷水管和喷头的相互配合，使水能够向滤水箱的内部喷洒水流，实现对滤水箱的清理，使滤水箱内部清理的更加干净，通过观察管和防护盖的相互配合，能够使工作人员观察到滤水箱内部的情况，方便工作人员对滤水箱进行清理，防止内部产生负压。
（发明人：邹建华）
