申请日2021.04.19
公开日期2021.11.02
IPC分类B01D29/96
摘要
本实用新型公开了基于制酸制备用废酸用污水处理装置，包括污水处理装置本体，污水处理装置本体的内部竖向滑动连接有穿孔板，穿孔板两侧的底部均固定连接有放置块，穿孔板两侧的底部均设置有与放置块内壁底部接触的滤板本体，污水处理装置本体的顶部固定连接有限位套，穿孔板与滤板本体的顶部均贯穿至污水处理装置本体的顶部。通过设置污水处理装置本体、穿孔板、放置块、滤板本体、限位套、固定套和支撑板的配合使用，解决了现有污水处理装置过滤网和过滤板一般是放置在箱体的内部，在使用者需要对过滤网和过滤板进行更换时，需要进入箱体的内部进行拆卸后才能进行更换，降低了使用者使用污水处理装置便利性的问题。
权利要求

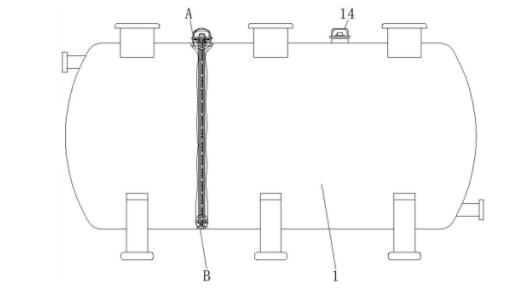

1.基于制酸制备用废酸用污水处理装置，包括污水处理装置本体(1)，其特征在于：所述污水处理装置本体(1)的内部竖向滑动连接有穿孔板(2)，所述穿孔板(2)两侧的底部均固定连接有放置块(3)，所述穿孔板(2)两侧的底部均设置有与放置块(3)内壁底部接触的滤板本体(4)，所述污水处理装置本体(1)的顶部固定连接有限位套(5)，所述穿孔板(2)与滤板本体(4)的顶部均贯穿至污水处理装置本体(1)的顶部，所述穿孔板(2)表面的顶部竖向滑动连接有固定套(6)，所述固定套(6)内壁的顶部与滤板本体(4)的顶部接触，所述固定套(6)的底部与污水处理装置本体(1)的顶部接触，所述限位套(5)的顶部设置有支撑板(7)，所述穿孔板(2)的顶部与支撑板(7)的底部固定连接，所述支撑板(7)的顶部设置有活动板(8)，所述活动板(8)底部的四角均固定连接有支撑杆(9)，所述支撑杆(9)的底端贯穿至支撑板(7)的底部并与固定套(6)的顶部固定连接。
2.根据权利要求1所述的基于制酸制备用废酸用污水处理装置，其特征在于：所述污水处理装置本体(1)内壁的底部固定连接有限位板(10)，所述穿孔板(2)的底部与限位板(10)内壁的底部接触。
3.根据权利要求1所述的基于制酸制备用废酸用污水处理装置，其特征在于：所述限位套(5)的顶部固定连接有缓冲垫(11)，所述缓冲垫(11)的顶部与支撑板(7)的底部接触。
4.根据权利要求1所述的基于制酸制备用废酸用污水处理装置，其特征在于：所述支撑杆(9)的表面套设有弹簧(12)，所述弹簧(12)的底端与固定套(6)的顶部固定连接。
5.根据权利要求4所述的基于制酸制备用废酸用污水处理装置，其特征在于：所述支撑杆(9)的表面套设有位于弹簧(12)顶端的面积增大板(13)，所述面积增大板(13)的底部与弹簧(12)的顶端固定连接，所述面积增大板(13)的顶部与支撑板(7)的底部接触。
6.根据权利要求5所述的基于制酸制备用废酸用污水处理装置，其特征在于：所述支撑板(7)与活动板(8)的顶部均固定连接有把手(14)，所述支撑板(7)与活动板(8)顶部的把手(14)呈一比二的比例缩小。
说明书
基于制酸制备用废酸用污水处理装置
技术领域
本实用新型涉及废酸处理技术领域，具体为基于制酸制备用废酸用污水处理装置。
背景技术
电离时生成的阳离子全部是氢离子的化合物叫做酸，或者溶于水并能释放质子形成水合氢离子的物质也是酸，而在制酸过程中会用到污水处理装置对废酸进行处理，但是现有污水处理装置过滤网和过滤板一般是放置在箱体的内部，在使用者需要对过滤网和过滤板进行更换时，需要进入箱体的内部进行拆卸后才能进行更换，降低了使用者使用污水处理装置的便利性。
实用新型内容
为解决上述背景技术中提出的问题，本实用新型的目的在于提供基于制酸制备用废酸用污水处理装置，具备了便于更换过滤板的优点，解决了现有污水处理装置过滤网和过滤板一般是放置在箱体的内部，在使用者需要对过滤网和过滤板进行更换时，需要进入箱体的内部进行拆卸后才能进行更换，降低了使用者使用污水处理装置便利性的问题。
为实现上述目的，本实用新型提供如下技术方案：基于制酸制备用废酸用污水处理装置，包括污水处理装置本体，所述污水处理装置本体的内部竖向滑动连接有穿孔板，所述穿孔板两侧的底部均固定连接有放置块，所述穿孔板两侧的底部均设置有与放置块内壁底部接触的滤板本体，所述污水处理装置本体的顶部固定连接有限位套，所述穿孔板与滤板本体的顶部均贯穿至污水处理装置本体的顶部，所述穿孔板表面的顶部竖向滑动连接有固定套，所述固定套内壁的顶部与滤板本体的顶部接触，所述固定套的底部与污水处理装置本体的顶部接触，所述限位套的顶部设置有支撑板，所述穿孔板的顶部与支撑板的底部固定连接，所述支撑板的顶部设置有活动板，所述活动板底部的四角均固定连接有支撑杆，所述支撑杆的底端贯穿至支撑板的底部并与固定套的顶部固定连接。
作为本实用新型优选的，所述污水处理装置本体内壁的底部固定连接有限位板，所述穿孔板的底部与限位板内壁的底部接触。
作为本实用新型优选的，所述限位套的顶部固定连接有缓冲垫，所述缓冲垫的顶部与支撑板的底部接触。
作为本实用新型优选的，所述支撑杆的表面套设有弹簧，所述弹簧的底端与固定套的顶部固定连接。
作为本实用新型优选的，所述支撑杆的表面套设有位于弹簧顶端的面积增大板，所述面积增大板的底部与弹簧的顶端固定连接，所述面积增大板的顶部与支撑板的底部接触。
作为本实用新型优选的，所述支撑板与活动板的顶部均固定连接有把手，所述支撑板与活动板顶部的把手呈一比二的比例缩小。
与现有技术相比，本实用新型的有益效果如下：
1、本实用新型通过设置污水处理装置本体、穿孔板、放置块、滤板本体、限位套、固定套和支撑板的配合使用，解决了现有污水处理装置过滤网和过滤板一般是放置在箱体的内部，在使用者需要对过滤网和过滤板进行更换时，需要进入箱体的内部进行拆卸后才能进行更换，降低了使用者使用污水处理装置便利性的问题。
2、本实用新型通过设置限位板，能够对穿孔板的底部进行限位，避免了穿孔板的底部在使用过程中发生晃动的现象，提高了穿孔板的稳定性。
3、本实用新型通过设置缓冲垫，能够对支撑板的底部进行缓冲，避免支撑板的底部与限位套的顶部发生碰撞的现象，同时提高了限位套与支撑板连接处的密封性。
4、本实用新型通过设置弹簧，能够增加固定套对滤板本体的固定性，使固定套在弹簧的作用下持续对滤板本体进行抵紧，提高了固定套的实用性。
5、本实用新型通过设置面积增大板，能够增加弹簧与支撑板的接触面积，提高了弹簧的实用性。
6、本实用新型通过设置把手，便于使用者通过把手对支撑板和活动板进行拉动，便于使用者对支撑板和活动板进行使用。
