申请日2021.04.23
公开日期2021.11.02
IPC分类C02F9/12
摘要
本实用新型公开了一种污水处理的磁芬顿技术反应装置，包括安装筒，所述安装筒底部固定连接有磁芬顿技术反应装置，所述安装筒一侧固定连接有导流板，所述安装筒一侧开设有三个排渣窗，所述安装筒内壁固定连接有多个弹簧，多个所述弹簧共同固定连接有过滤筒，所述过滤筒顶端固定连接有进料斗，所述过滤筒内壁对应三个所述排渣窗的一侧开设有三个排渣口，所述过滤筒外壁靠近排渣窗的一端固定连接有三个波纹板，所述过滤筒外壁远离波纹板的一端分别固定连接有防护罩、安装架，本实用新型通过设置电机、凸轮与安装架，电机、凸轮与安装架的设置便于更好的带动滤网震动，便于更好的对污水进行过滤，提高污水的过滤效果。
权利要求

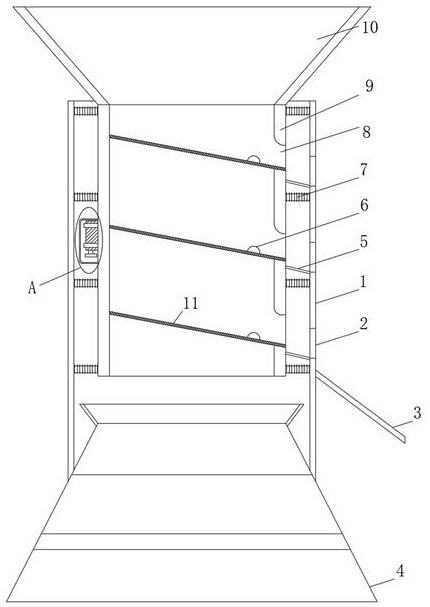

1.一种污水处理的磁芬顿技术反应装置，包括安装筒（1），其特征在于：所述安装筒（1）底部固定连接有磁芬顿技术反应装置（4），所述安装筒（1）一侧固定连接有导流板（3），所述安装筒（1）一侧开设有三个排渣窗（2），所述安装筒（1）内壁固定连接有多个弹簧（7），多个所述弹簧（7）共同固定连接有过滤筒（9），所述过滤筒（9）顶端固定连接有进料斗（10），所述过滤筒（9）内壁对应三个所述排渣窗（2）的一侧开设有三个排渣口（8），所述过滤筒（9）外壁靠近排渣窗（2）的一端固定连接有三个波纹板（5），所述过滤筒（9）外壁远离波纹板（5）的一端分别固定连接有防护罩（15）、安装架（14），所述安装架（14）内壁固定连接有电机（13），所述电机（13）驱动端固定连接有凸轮（12），所述过滤筒（9）内壁固定连接有三个滤网（11），所述滤网（11）靠近排渣口（8）的一侧固定连接有隔料条（6）。
2.根据权利要求1所述的一种污水处理的磁芬顿技术反应装置，其特征在于：所述电机（13）与外部电源电性连接，所述电机（13）外壁与安装架（14）粘接，所述电机（13）、安装架（14）均位于防护罩（15）内部。
3.根据权利要求1所述的一种污水处理的磁芬顿技术反应装置，其特征在于：三个所述滤网（11）孔径自上而下依次递减，三个所述滤网（11）均为不锈钢材质，三个所述滤网（11）与水平面的倾角小于三十度。
4.根据权利要求1所述的一种污水处理的磁芬顿技术反应装置，其特征在于：所述隔料条（6）为橡胶材质，所述隔料条（6）的断面呈半圆状设置。
5.根据权利要求1所述的一种污水处理的磁芬顿技术反应装置，其特征在于：所述波纹板（5）为橡胶材质，且波纹板（5）的厚度不低于一毫米，所述波纹板（5）与过滤筒（9）外壁粘接。
6.根据权利要求1所述的一种污水处理的磁芬顿技术反应装置，其特征在于：所述过滤筒（9）出水端位于磁芬顿技术反应装置（4）进水端正上方。
7.根据权利要求1所述的一种污水处理的磁芬顿技术反应装置，其特征在于：所述导流板（3）为不锈钢材质，且所述导流板（3）与安装筒（1）外壁粘接。
说明书
一种污水处理的磁芬顿技术反应装置
技术领域
本实用新型涉及过滤领域，特别是涉及一种污水处理的磁芬顿技术反应装置。
背景技术
随着社会的发展，人口的增多，商品废弃物的增多，城市生活污水也越来越多，城市污水成分也越来越复杂多样，不仅含有大量的有机物质，还含有高浓度的氨氮和有毒有害的污染物，如果直接排放到环境中，则对地表水环境、地下水环境将会产生严重的污染，同时威胁到居民的饮用水安全。
现有的污水过滤装置过滤污水中废渣的效率较低，进而影响污水的净化效率，从而我们设计一种污水处理的磁芬顿技术反应装置。
实用新型内容
本实用新型所要解决的技术问题是：现有的污水过滤装置过滤污水中废渣的效率较低，进而影响污水的净化效率。
为解决上述技术问题，本实用新型采用的一个技术方案是：提供一种污水处理的磁芬顿技术反应装置，包括安装筒，所述安装筒底部固定连接有磁芬顿技术反应装置，所述安装筒一侧固定连接有导流板，所述安装筒一侧开设有三个排渣窗，所述安装筒内壁固定连接有多个弹簧，多个所述弹簧共同固定连接有过滤筒，所述过滤筒顶端固定连接有进料斗，所述过滤筒内壁对应三个所述排渣窗的一侧开设有三个排渣口，所述过滤筒外壁靠近排渣窗的一端固定连接有三个波纹板，所述过滤筒外壁远离波纹板的一端分别固定连接有防护罩、安装架，所述安装架内壁固定连接有电机，所述电机驱动端固定连接有凸轮，所述过滤筒内壁固定连接有三个滤网，所述滤网靠近排渣口的一侧固定连接有隔料条。
优选的，所述电机与外部电源电性连接，所述电机外壁与安装架粘接，所述电机、安装架均位于防护罩内部。
优选的，三个所述滤网孔径自上而下依次递减，三个所述滤网均为不锈钢材质，三个所述滤网与水平面的倾角小于三十度。
优选的，所述隔料条为橡胶材质，所述隔料条的断面呈半圆状设置。
优选的，所述波纹板为橡胶材质，且波纹板的厚度不低于一毫米，所述波纹板与过滤筒外壁粘接。
优选的，所述过滤筒出水端位于磁芬顿技术反应装置进水端正上方，便于更好的对污水进行过滤。
优选的，所述导流板为不锈钢材质，且所述导流板与安装筒外壁粘接。
本实用新型的有益效果如下：
1. 本实用新型通过设置滤网、隔料条与导流板，滤网、隔料条与导流板的设置便于更好的对污水进行过滤，便于更好的使用，便于磁芬顿技术反应装置对污水进行过滤；
2. 本实用新型通过设置电机、凸轮与安装架，电机、凸轮与安装架的设置便于更好的带动滤网震动，便于更好的对污水进行过滤，提高污水的过滤效果。
