申请日2021.04.21
公开日期2021.11.09
IPC分类B01D21/02;B01D21/24
摘要
本实用新型公开了一种城镇溢流污染深度处理设备，包括设备主体、处理器和液位感应器，设备主体的一侧连接有进水管道，进水管道的内部设置有电动阀门，设备主体的内部设置有隔板，设备主体的另一侧连接有出水渠，隔板的下端设置有主动轮，主动轮的外侧设置有链条，链条的一端设置有从动轮，进水管道的下端设置有出污口。该一种城镇溢流污染深度处理设备通过设置隔板、液位感应器、处理器、电动阀门和刮板，可以达到延长内部污水流动时间，提高沉淀效果、还能有效控制设备内部液位的变化，有效避免了污水溢出的现象，提高了污水处理效率，同时还能够自动进行内部沉淀物刮除作用，节省人力。
权利要求

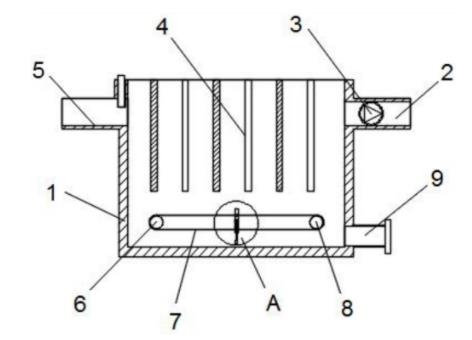

1.一种城镇溢流污染深度处理设备，其特征在于：包括设备主体(1)、处理器(21)和液位感应器(12)，所述设备主体(1)的一侧连接有进水管道(2)，所述进水管道(2)的内部设置有电动阀门(3)，所述设备主体(1)的内部设置有隔板(4)，所述设备主体(1)的另一侧连接有出水渠(5)，所述隔板(4)的下端设置有主动轮(6)，所述主动轮(6)的外侧设置有链条(7)，所述链条(7)的一端设置有从动轮(8)，所述进水管道(2)的下端设置有出污口(9)，所述出水渠(5)的内壁开设有卡槽(10)，所述卡槽(10)的内部设置有挡板(11)，所述链条(7)的一侧连接有连接轴(13)，所述连接轴(13)的一端连接有限位块(14)，所述限位块(14)的一侧设置有连接杆(15)，所述连接杆(15)的内部开设有限位槽(16)，所述限位槽(16)的内部设置有复位弹簧(17)，所述复位弹簧(17)的一端连接有连接板(18)，所述连接板(18)的下端设置有伸缩杆(19)，所述伸缩杆(19)的一端连接有刮板(20)。
2.根据权利要求1所述的一种城镇溢流污染深度处理设备，其特征在于：所述电动阀门(3)通过电线与处理器(21)存在电性连接，所述处理器(21)通过电线与液位感应器(12)存在电性连接。
3.根据权利要求1所述的一种城镇溢流污染深度处理设备，其特征在于：所述隔板(4)的数量为六个，每三个为一组设置，且每一组中的三个隔板(4)呈等距分布在设备主体(1)的内壁上。
4.根据权利要求1所述的一种城镇溢流污染深度处理设备，其特征在于：所述卡槽(10)的尺寸与挡板(11)的尺寸相匹配，且挡板(11)通过卡槽(10)与出水渠(5)滑动连接。
5.根据权利要求1所述的一种城镇溢流污染深度处理设备，其特征在于：所述主动轮(6)通过电机和设备主体(1)转动连接，所述主动轮(6)通过链条(7)与从动轮(8)传动连接。
6.根据权利要求1所述的一种城镇溢流污染深度处理设备，其特征在于：所述连接轴(13)与链条(7)固定连接，所述连接杆(15)通过连接轴(13)与链条(7)转动连接。
7.根据权利要求1所述的一种城镇溢流污染深度处理设备，其特征在于：所述连接板(18)的尺寸与限位槽(16)的内部尺寸相匹配，且连接板(18)通过限位槽(16)与连接杆(15)滑动连接。
说明书
一种城镇溢流污染深度处理设备
技术领域
本实用新型涉及污水处理技术领域，具体为一种城镇溢流污染深度处理设备。
背景技术
目前，城市雨污水管道混接、错接导致的混流式溢流、截流式合流制溢流污染，已成为国内城市水体黑臭、水环境污染的主要原因之一。修建调蓄池是国内外控制合流制溢流污染的常见措施之一，其中合流制溢流调蓄池近年来在国内应用较为广泛。合流制溢流调蓄池规划设计多基于雨水径流初期冲刷规律的“容积控制法”，期望通过调蓄池池内空间蓄存控制所谓“浓度最高”的初期雨水进而实现对污染负荷总量的有效控制。
现有技术存在以下缺陷或问题：
一般的溢流污染处理设备往往采用的沉淀方式对污水进行处理作用，现有的设备结构复杂，对污水的处理效率较差，同时长期使用过程中，设备内部易出现大量沉淀，需要人为对其进行清理作用，浪费了大量的人力和时间。
实用新型内容
本实用新型的目的在于针对现有技术的不足之处，提供一种城镇溢流污染深度处理设备，解决了背景技术中所提出现有的设备结构复杂、对污水的处理效率较差、易出现大量沉淀和人为进行清理时浪费了大量的人力和时间的问题。
为实现上述目的，本实用新型提供如下技术方案：一种城镇溢流污染深度处理设备，包括设备主体、处理器和液位感应器，所述设备主体的一侧连接有进水管道，所述进水管道的内部设置有电动阀门，所述设备主体的内部设置有隔板，所述设备主体的另一侧连接有出水渠，所述隔板的下端设置有主动轮，所述主动轮的外侧设置有链条，所述链条的一端设置有从动轮，所述进水管道的下端设置有出污口，所述出水渠的内壁开设有卡槽，所述卡槽的内部设置有挡板，所述链条的一侧连接有连接轴，所述连接轴的一端连接有限位块，所述限位块的一侧设置有连接杆，所述连接杆的内部开设有限位槽，所述限位槽的内部设置有复位弹簧，所述复位弹簧的一端连接有连接板，所述连接板的下端设置有伸缩杆，所述伸缩杆的一端连接有刮板。
作为本实用新型的优选技术方案，所述电动阀门通过电线与处理器存在电性连接，所述处理器通过电线与液位感应器存在电性连接。
作为本实用新型的优选技术方案，所述隔板的数量为六个，每三个为一组设置，且每一组中的三个隔板呈等距分布在设备主体的内壁上。
作为本实用新型的优选技术方案，所述卡槽的尺寸与挡板的尺寸相匹配，且挡板通过卡槽与出水渠滑动连接。
作为本实用新型的优选技术方案，所述主动轮通过电机和设备主体转动连接，所述主动轮通过链条与从动轮传动连接。
作为本实用新型的优选技术方案，所述连接轴与链条固定连接，所述连接杆通过连接轴与链条转动连接。
作为本实用新型的优选技术方案，所述连接板的尺寸与限位槽的内部尺寸相匹配，且连接板通过限位槽与连接杆滑动连接。
与现有技术相比，本实用新型提供了一种城镇溢流污染深度处理设备，具备以下有益效果：
1、该一种城镇溢流污染深度处理设备，通过设置隔板、液位感应器、处理器和电动阀门，在对污水的沉淀过程中，通过挡板的作用，能够实现对设备内部水流线路的改变，能够延长设备内部污水沉淀的时间，持续性作业，同时还能有效控制设备内部液位的变化，有效避免了污水溢出的现象，提高了污水处理效率；
2、该一种城镇溢流污染深度处理设备，通过设置主动轮、链条、从动轮、连接杆、复位弹簧、伸缩杆和刮板，在设备长期沉淀处理过程中，通过链条带动刮板往复运动，能够实现对内部沉淀物的刮除作用，节省了大量的人力物力。
