申请日2021.03.22
公开日期2021.11.05
IPC分类C02F3/12;C02F1/44;B01D65/02
摘要
本实用新型公开了一种小型柱式废水回收过滤装置，包括顶部、中部和底部，所述顶部、中部和底部组成一个圆柱，所述底部下方设有支架，所述中部包括MBR膜池和水循环系统，所述水循环系统包括产水电磁阀、产水泵、反洗泵、产水管、反洗水管和反洗电磁阀，所述产水管一端与MBR膜池底部连接，所述产水管另一端与底部连接，所述产水电磁阀位于产水管靠近MBR膜池的一端，所述产水管受产水泵控制，所述反洗水管一端与MBR膜池底部连接，所述反洗水管一端与产水管连接，所述反洗水管受反洗泵控制，所述反洗电磁阀位于反洗水管靠近产水管的一端，解决了占地面积大和过滤膜清洁难的问题。
权利要求

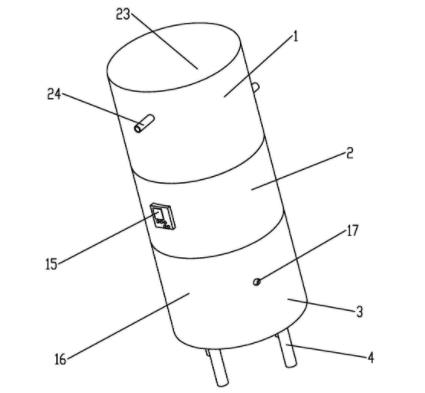

1.一种小型柱式废水回收过滤装置，包括顶部(1)、中部(2)和底部(3)，其特征在于，所述顶部(1)、中部(2)和底部(3)组成一个圆柱，所述底部(3)下方设有支架(4)，所述中部(2)包括MBR膜池(5)和水循环系统(6)，所述水循环系统(6)包括产水电磁阀(7)、产水泵(8)、反洗泵(9)、产水管(10)、反洗水管(11)和反洗电磁阀(12)，所述产水管(10)一端与MBR膜池(5)底部(3)连接，所述产水管(10)另一端与底部(3)连接，所述产水电磁阀(7)位于产水管(10)靠近MBR膜池(5)的一端，所述产水管(10)受产水泵(8)控制，所述反洗水管(11)一端与MBR膜池(5)底部连接，所述反洗水管(11)一端与产水管(10)连接，所述反洗水管(11)受反洗泵(9)控制，所述反洗电磁阀(12)位于反洗水管(11)靠近产水管(10)的一端。
2.根据权利要求1所述的一种小型柱式废水回收过滤装置，其特征在于，所述中部(2)设有曝气风机(13)，所述曝气风机(13)连接有曝气管(14)，所述曝气管(14)位于MBR膜池(5)底部(3)。
3.根据权利要求2所述的一种小型柱式废水回收过滤装置，其特征在于，所述中部(2)外侧设有控制面板(15)，所述产水电磁阀(7)、产水泵(8)、反洗泵(9)和反洗电磁阀(12)受到控制面板(15)控制。
4.根据权利要求3所述的一种小型柱式废水回收过滤装置，其特征在于，所述底部(3)为清水箱(16)，所述清水箱(16)包括补水口(17)、液位传感器(18)和溢水管(19)，所述补水口(17)位于清水箱(16)侧面，所述液位传感器(18)位于清水箱(16)底部，所述溢水管(19)位于清水箱(16)底部。
5.根据权利要求4所述的一种小型柱式废水回收过滤装置，其特征在于，所述MBR膜池(5)内设有MBR膜片(20)。
6.根据权利要求5所述的一种小型柱式废水回收过滤装置，其特征在于，所述清水箱(16)顶部(1)靠近中部(2)部分设有清水箱球阀(21)。
7.根据权利要求6所述的一种小型柱式废水回收过滤装置，其特征在于，所述MBR膜池(5)底部(3)设有MBR池排污球阀(22)。
8.根据权利要求7所述的一种小型柱式废水回收过滤装置，其特征在于，所述顶部(1)为污水箱(23)，所述污水箱(23)顶部设有进水口(24)。
说明书
一种小型柱式废水回收过滤装置
技术领域
本实用新型涉及废水回收过滤技术领域，特别涉及一种小型柱式废水回收过滤装置。
背景技术
废水处理就是利用物理、化学和生物的方法对废水进行处理，使废水净化，减少污染，以至达到废水回收、复用，充分利用水资源，我国的人均水资源量只有2300立方米，仅为世界平均水平的1/4，是全球人均水资源最贫乏的国家之一。然而，中国又是世界上用水量最多的国家。仅2002年，全国淡水取用量达到5497亿立方米，大约占世界年取用量的13%，是美国1995年淡水供应量4700亿立方米的约1.2倍。
目前全世界的淡水资源仅占其总水量的2. 5%，其中70%以上被冻结在南极和北极的冰盖中，加上难以利用的高山冰川和永冻积雪，有86%的淡水资源难以利用。人类真正能够利用的淡水资源是江河湖泊和地下水中的一部分，仅占地球总水量的0.26%.目前，全世界有1 /6的人口、约10亿多人缺水。专家估计，到2025年世界缺水人口将超过25亿。
该实用新型虽然解决了洗车废水回收利用的问题，但是废水收集装置占地面积过大，缺乏实用性，且无法对过滤膜进行清洁，导致需要拆开仪器清洗过滤装置。
实用新型内容
本实用新型的目的是提供一种小型柱式废水回收过滤装置，该装置不仅能回收利用洗车废水，还占地面积小，能冲洗MBR膜，方便使用。
本实用新型的上述技术目的是通过以下技术方案得以实现的：
一种小型柱式废水回收过滤装置，包括顶部、中部和底部，其特征在于，所述顶部、中部和底部组成一个圆柱，所述底部下方设有支架，所述中部包括MBR膜池和水循环系统，所述水循环系统包括产水电磁阀、产水泵、反洗泵、产水管、反洗水管和反洗电磁阀，所述产水管一端与MBR膜池底部连接，所述产水管另一端与底部连接，所述产水电磁阀位于产水管靠近MBR膜池的一端，所述产水管受产水泵控制，所述反洗水管一端与MBR膜池底部连接，所述反洗水管一端与产水管连接，所述反洗水管受反洗泵控制，所述反洗电磁阀位于反洗水管靠近产水管的一端。
采用上述技术方案，顶部、中部和底部组成一个圆柱减小了装置的占地面积，当需要反冲洗时，反洗电磁阀打开，产水电磁阀关闭，反洗泵工作，将水从底部抽到MBR膜池中冲洗。
作为优选，所述中部设有曝气风机，所述曝气风机连接有曝气管，所述曝气管位于MBR膜池底部。
采用上述技术方案，可以往MBR膜池内曝气，防止由于过滤时间过长而导致废水内发生过多无氧反应。
作为优选，所述中部外侧设有控制面板，所述产水电磁阀、产水泵、反洗泵和反洗电磁阀受到控制面板控制。
采用上述技术方案，便于从外侧控制装置。
作为优选，所述底部为清水箱，所述清水箱包括补水口、液位传感器和溢水管，所述补水口位于清水箱侧面，所述液位传感器位于清水箱底部，所述溢水管位于清水箱底部。
采用上述技术方案，补水口用于反洗水不够时进行补水，液位传感器能显示清水箱内水位，溢水管用于过滤过程中清水箱满出时放水用。
作为优选，所述MBR膜池内设有MBR膜片。
采用上述技术方案，MBR膜片起到净水作用。
作为优选，所述清水箱顶部靠近中部部分设有清水箱球阀。
采用上述技术方案，清水箱球阀用于排水。
作为优选，所述MBR膜池底部设有MBR池排污球阀。
采用上述技术方案，反洗完成后打开MBR池排污球阀可以将固体废料排出。
作为优选，所述顶部为污水箱，所述污水箱顶部设有进水口。
采用上述技术方案，通过进水口将污水排放到污水箱内开始净水。
