申请日2021.03.31
公开日期2021.11.09
IPC分类F04D29/70;F04D13/06;F04D29/60
摘要
本实用新型公开了一种污水处理用浓液池提升泵，包括箱体，所述箱体的前表面开设有进水口，所述箱体的一侧开设有通气口，所述进水口上装设有固定板，所述箱体的前表面装设有一体式的固定座，所述进水口开设于固定座的内部，所述固定座的前表面开设有限位槽，所述限位槽的内部限位装设有密封垫；该提升泵在使用时，在进水口上滑动装设有固定板，进水口的前表面开设有限位槽，当该提升泵在安装的过程中，可以将进水管与限位槽限位卡合，放下固定板与进水管限位卡合进行固定，便于提升泵的安装，在通气口上转动装设有防护网，当提升泵在使用时，可以转动取下防护网，对防护网进行清洗，便于提升泵的维护，提高了该提升泵的实用性。
权利要求

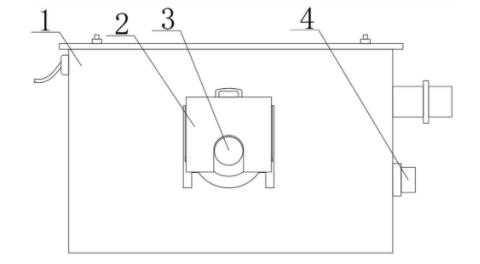

1.一种污水处理用浓液池提升泵，包括箱体（1），所述箱体（1）的前表面开设有进水口（3），所述箱体（1）的一侧开设有通气口（11），其特征在于：所述进水口（3）上装设有固定板（2），所述箱体（1）的前表面装设有一体式的固定座（9），所述进水口（3）开设于固定座（9）的内部，所述固定座（9）的前表面开设有限位槽（10），所述限位槽（10）的内部限位装设有密封垫（6），所述固定座（9）的两侧均装设有滑槽（5），所述固定板（2）滑动装设于滑槽（5）上，所述进水口（3）的内部限位装设有进水管（8），所述进水管（8）的一端装设有一体式的限位卡块（7），所述限位卡块（7）的一端与限位槽（10）限位卡合，所述固定板（2）限位卡合于限位卡块（7）内。
2.根据权利要求1所述的一种污水处理用浓液池提升泵，其特征在于：所述通气口（11）上装设有防护网（4），所述防护网（4）的两端均装设有一体式的限位板（12），所述箱体（1）的一侧装设有固定块（13），所述通气口（11）贯穿固定块（13），所述固定块（13）的内部装设有限位环（14），所述固定块（13）的内部位于限位环（14）的底部装设有限位块（15），所述限位块（15）的内部连接装设有弹簧（16），所述弹簧（16）的另一端与限位环（14）的底部连接，所述限位环（14）限位移动于限位块（15）的顶部。
3.根据权利要求2所述的一种污水处理用浓液池提升泵，其特征在于：所述固定块（13）的一侧表面对称开设有两个方形通口，所述限位板（12）穿过方形通口限位卡合于固定块（13）的内部。
4.根据权利要求2所述的一种污水处理用浓液池提升泵，其特征在于：所述固定块（13）的内部对称装设有四个限位块（15），且四个所述限位块（15）的内部均装设有弹簧（16）。
5.根据权利要求1所述的一种污水处理用浓液池提升泵，其特征在于：所述固定板（2）前表面的底端开设有弧形开口，所述固定板（2）通过弧形开口与进水管（8）限位卡合。
6.根据权利要求1所述的一种污水处理用浓液池提升泵，其特征在于：所述固定板（2）的顶部装设有一体式的拉环。
7.根据权利要求1所述的一种污水处理用浓液池提升泵，其特征在于：所述密封垫（6）为圆环形，所述密封垫（6）通过固定座（9）内部开设的限位卡槽安装于限位槽（10）内。
说明书
一种污水处理用浓液池提升泵
技术领域
本实用新型属于提升泵技术领域，具体涉及一种污水处理用浓液池提升泵。
背景技术
污水提升泵是一种集泵、电机、壳体、控制系统于一体的泵类产品，它可以用于家庭、别墅、中小型商业场所的污水提升，可以在地上或者液下工作，主要适用于化工、石油、制药、采矿、造纸工业、水泥厂、炼钢厂、电厂、煤加工工业，以及城市污水处理厂排水系统、市政工程、建筑工地等行业输送带颗粒的污水、污物，也可用于抽送清水及带腐蚀性的介质，污水提升泵的结构主要由密闭外壳、水泵以及液位控制系统三部分组成，属于机电一体化产品。
现有的污水处理用浓液池提升泵，通常在提升泵使用时，会转动进水管通过进水口上的螺纹转动安装，或者使用螺丝固定安装，在安装该装置的过程中，进水管的重量会影响安装，若使用螺丝安装也会比较麻烦，导致在安装进水管上花费较多时间的问题，为此我们提出一种污水处理用浓液池提升泵。
实用新型内容
本实用新型的目的在于提供一种污水处理用浓液池提升泵，以解决上述背景技术中提出的现有的污水处理用浓液池提升泵，通常在提升泵使用时，会转动进水管通过进水口上的螺纹转动安装，或者使用螺丝固定安装，在安装该装置的过程中，进水管的重量会影响安装，若使用螺丝安装也会比较麻烦，导致在安装进水管上花费较多时间的问题。
为实现上述目的，本实用新型提供如下技术方案：一种污水处理用浓液池提升泵，包括箱体，所述箱体的前表面开设有进水口，所述箱体的一侧开设有通气口，所述进水口上装设有固定板，所述箱体的前表面装设有一体式的固定座，所述进水口开设于固定座的内部，所述固定座的前表面开设有限位槽，所述限位槽的内部限位装设有密封垫，所述固定座的两侧均装设有滑槽，所述固定板滑动装设于滑槽上，所述进水口的内部限位装设有进水管，所述进水管的一端装设有一体式的限位卡块，所述限位卡块的一端与限位槽限位卡合，所述固定板限位卡合于限位卡块内。
优选的，所述通气口上装设有防护网，所述防护网的两端均装设有一体式的限位板，所述箱体的一侧装设有固定块，所述通气口贯穿固定块，所述固定块的内部装设有限位环，所述固定块的内部位于限位环的底部装设有限位块，所述限位块的内部连接装设有弹簧，所述弹簧的另一端与限位环的底部连接，所述限位环限位移动于限位块的顶部。
优选的，所述固定块的一侧表面对称开设有两个方形通口，所述限位板穿过方形通口限位卡合于固定块的内部。
优选的，所述固定块的内部对称装设有四个限位块，且四个所述限位块的内部均装设有弹簧。
优选的，所述固定板前表面的底端开设有弧形开口，所述固定板通过弧形开口与进水管限位卡合。
优选的，所述固定板的顶部装设有一体式的拉环。
优选的，所述密封垫为圆环形，所述密封垫通过固定座内部开设的限位卡槽安装于限位槽内。
与现有技术相比，本实用新型的有益效果是：
（1）该提升泵在使用时，在进水口上滑动装设有进行固定的固定板，进水口的前表面开设有对进水管进行限位的限位槽，当该提升泵在安装的过程中，可以将进水管与限位槽限位卡合，接着滑动放下固定板与进水管上的限位卡块限位卡合进行固定，便于提升泵的安装，增加了该装置的实用性。
（2）在通气口上转动装设有防护网，当提升泵在使用时，若提升泵使用时间过长，防护网上积累过多杂物时，可以转动取下防护网，对防护网进行清洗，清洁完毕后可以将防护网转动安装于通气口上，便于提升泵的维护，提高了该提升泵的实用性。
