申请日2021.04.14
公开日期2021.11.05
IPC分类C02F9/14
摘要
本实用新型提供一种高速公路服务区污水处理设备，涉及污水处理技术领域，它是由外框、沉淀池、生化池、斜板池、消毒池、竖杆、转动结构、搅拌杆和搅拌叶构成，所述外框的内部依次开设有沉淀池、生化池、斜板池、消毒池，所述沉淀池的一侧连通有进水管，所述沉淀池的另一侧连通有生化池，所述生化池的内部连通有曝气管，所述生化池的顶部固装有排气管，所述生化池的一侧连通有斜板池，所述斜板池的内侧固定安装有挡板，所述斜板池与沉淀池的底部均连通有排泥管。本实用新型，通过竖杆与搅拌杆之间的相互配合，使消毒液能够与污水快速的混合，节省了污水消毒需要等待的时间，提高了污水的处理效率。
权利要求

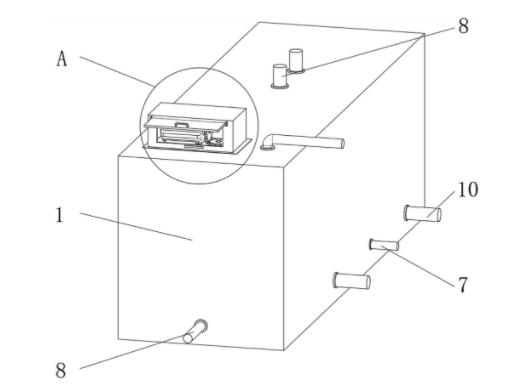

1.一种高速公路服务区污水处理设备，它是由外框(1)、沉淀池(2)、生化池(3)、斜板池(4)、消毒池(5)、竖杆(11)、转动结构、搅拌杆(12)和搅拌叶(13)构成，其特征在于：所述外框(1)的内部依次开设有沉淀池(2)、生化池(3)、斜板池(4)、消毒池(5)，所述沉淀池(2)的一侧连通有进水管(6)，所述沉淀池(2)的另一侧连通有生化池(3)，所述生化池(3)的内部连通有曝气管(7)，所述生化池(3)的顶部固装有排气管(8)，所述生化池(3)的一侧连通有斜板池(4)，所述斜板池(4)的内侧固定安装有挡板(9)，所述斜板池(4)与沉淀池(2)的底部均连通有排泥管(10)，所述斜板池(4)的一侧连通有消毒池(5)，所述消毒池(5)的内部转动连接有竖杆(11)，所述竖杆(11)的顶端设置有转动结构，所述竖杆(11)的表面固装有搅拌杆(12)和搅拌叶(13)，所述消毒池(5)的一侧连通有排水管(14)。
2.根据权利要求1所述的一种高速公路服务区污水处理设备，其特征在于：所述消毒池(5)的内壁固定有紫外线灯管(15)，所述紫外线灯管(15)呈等间距分布。
3.根据权利要求1所述的一种高速公路服务区污水处理设备，其特征在于：所述的转动结构包括从动轮(16)、电机(17)和主动轮(18)，所述竖杆(11)的顶端固装有从动轮(16)，所述外框(1)的顶部固定安装有电机(17)，所述电机(17)的输出端固装有主动轮(18)，所述主动轮(18)与从动轮(16)相啮合。
4.根据权利要求3所述的一种高速公路服务区污水处理设备，其特征在于：所述外框(1)的表面位于电机(17)的外侧固装有保护壳(19)，所述保护壳(19)的一侧转动连接有侧板(20)。
5.根据权利要求4所述的一种高速公路服务区污水处理设备，其特征在于：所述侧板(20)的材质为铁素体不锈钢，所述保护壳(19)的表面固装有磁条(21)，所述磁条(21)与侧板(20)相吸合，所述侧板(20)的外侧固装有拉把(22)。
6.根据权利要求1所述的一种高速公路服务区污水处理设备，其特征在于：所述外框(1)的表面固装有连接架(23)，所述连接架(23)之间转动连接有透明壳(24)，所述透明壳(24)的表面固装有凸块(25)，所述连接架(23)的表面开设有凹槽(26)。
7.根据权利要求6所述的一种高速公路服务区污水处理设备，其特征在于：所述透明壳(24)的内侧开设有缺口(27)，所述透明壳(24)的一侧转动连接有拉环(28)。
说明书
一种高速公路服务区污水处理设备
技术领域
本实用新型涉及污水处理技术领域，尤其涉及一种高速公路服务区污水处理设备。
背景技术
高速公路服务区是专门为乘客和司机停留休息的场所，提供停车场、公共厕所、加油站、车辆修理所、餐饮与小卖部等设施。由于高速公路服务区人员、车辆往来频繁，用水量较大，因此会持续产生污水，为了防止污水排放污染环境，在污水排放前需要对污水进行净化处理。
现有的污水处理装置，在对污水进行消毒处理的过程中，大多数都是直接往污水内部导入消毒液，通过消毒液的自动扩散进行消毒，而消毒液充分扩散到污水内部需要等待一定时间，从而影响污水的处理效率。
实用新型内容
本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种高速公路服务区污水处理设备。
为了实现上述目的，本实用新型采用了如下技术方案：一种高速公路服务区污水处理设备，它是由外框、沉淀池、生化池、斜板池、消毒池、竖杆、转动结构、搅拌杆和搅拌叶构成，所述外框的内部依次开设有沉淀池、生化池、斜板池、消毒池，所述沉淀池的一侧连通有进水管，所述沉淀池的另一侧连通有生化池，所述生化池的内部连通有曝气管，所述生化池的顶部固装有排气管，所述生化池的一侧连通有斜板池，所述斜板池的内侧固定安装有挡板，所述斜板池与沉淀池的底部均连通有排泥管，所述斜板池的一侧连通有消毒池，所述消毒池的内部转动连接有竖杆，所述竖杆的顶端设置有转动结构，所述竖杆的表面固装有搅拌杆和搅拌叶，所述消毒池的一侧连通有排水管。
优选的，所述消毒池的内壁固定有紫外线灯管，所述紫外线灯管呈等间距分布。
优选的，所述的转动结构包括从动轮、电机和主动轮，所述竖杆的顶端固装有从动轮，所述外框的顶部固定安装有电机，所述电机的输出端固装有主动轮，所述主动轮与从动轮相啮合。
优选的，所述外框的表面位于电机的外侧固装有保护壳，所述保护壳的一侧转动连接有侧板。
优选的，所述侧板的材质为铁素体不锈钢，所述保护壳的表面固装有磁条，所述磁条与侧板相吸合，所述侧板的外侧固装有拉把。
优选的，所述外框的表面固装有连接架，所述连接架之间转动连接有透明壳，所述透明壳的表面固装有凸块，所述连接架的表面开设有凹槽。
优选的，所述透明壳的内侧开设有缺口，所述透明壳的一侧转动连接有拉环。
与现有技术相比，本实用新型的优点和积极效果在于，
1、本实用新型中，需要对污水进行处理时，将污水通过进水管导入沉淀池内部，经过沉淀除去大部分污泥后导入生化池内部，然后经过曝气管的曝气处理，除去污水内部的COD与BOD，然后污水会被导入斜板池内，经过再次沉淀，除去污水的污泥，且斜板池与沉淀池内的污泥能够由排泥管导出，进行后续处理，然后污水会被导入消毒池，然后即可往消毒池内导入消毒液，并启动电机，使主动轮带动从动轮转动，使竖杆带动搅拌杆与搅拌叶转动，使消毒池内部的污水能够被快速的翻转搅拌，且此时可以将紫外线灯管点亮，进一步对污水进行消毒处理，处理完的污水可以通过排水管排出，其中保护壳能够对电机起到保护作用，工作人员需要打开保护壳对电机进行维护时，只需要用力拉动拉把，将侧板与磁条分开，即可带动侧板转动，方便工作人员对电机进行维护，松开拉把后，磁条会吸合侧板防止侧板随意转动，通过竖杆与搅拌杆之间的相互配合，使消毒液能够与污水快速的混合，节省了污水消毒需要等待的时间，提高了污水的处理效率。
2、本实用新型中，工作人员需要在外框表面粘贴提示纸张时，可以向上推动透明壳，将凸块滑出凹槽，即可转动透明壳，然后将纸张放入透明壳内部，即可转动透明壳使凸块对准凹槽，此时即可向下移动透明壳，使凸块滑入凹槽内部，即可使透明的位置得到固定，即可通过透明壳贯穿内部的提示纸张，且透明壳能够对纸张起到保护作用，通过透明壳与凸块之间相互配合，方便工作人员在外框表面固定提示纸张，大大提高了该装置的实用性。
