一体式净污水箱

发布时间:2022-7-28 9:18:33  中国污水处理工程网

申请日2021.04.15

公开日期2021.11.09

IPC分类C02F1/00;B01D29/00;B01D50/00

摘要

本实用新型提供一种污水箱及一体式净污水箱,设置有依次连通的进污口、污水槽及出风口;所述进污口与所述污水槽之间还设置有进污通道;所述进污通道末尾段为离心弯道;所述离心弯道用于迫使空气流路中的液态和/或固态物质在离心力的作用下贴近所述进污通道内壁运动而被分离出来;所述污水槽用于集中盛放空气流路中被分离出来的液态和/或固态物质。如此设置,使得空气流路中的液态和/或固态物质在所述离心弯道处受离心力作用而贴近所述进污通道内壁运动被分离出来,进入所述污水槽集中盛放,空气部分继续流动从出风口排出,通过气流通道直接将空气中的液态和/或固态物质分离进污水槽内,无需额外增设过滤器,减小了风阻和堵塞的风险。


权利要求

1.一种污水箱,其特征在于,所述污水箱设置有依次连通的进污口、污水槽及出风口;

所述进污口与所述污水槽之间还设置有进污通道;

所述进污通道末尾段为离心弯道;

所述离心弯道用于迫使空气流路中的液态和/或固态物质在离心力的作用下贴近所述进污通道内壁运动而被分离出来;

所述污水槽用于集中盛放空气流路中被分离出来的液态和/或固态物质。

2.根据权利要求1所述的污水箱,其特征在于,

所述离心弯道的内壁上设置有集水槽;

空气流路中的液态和/或固态物质在离心力的作用下贴近所述进污通道内壁运动时,汇聚在所述集水槽中流动,以使空气流路中被分离出来的液态和/或固态物质以一设定角度集中抛射进所述污水槽内。

3.根据权利要求1所述的污水箱,其特征在于,

所述污水槽与所述出风口之间还设置有第一过滤器;

所述第一过滤器用于过滤气流中的杂质。

4.根据权利要求1所述的污水箱,其特征在于,

所述污水槽与所述出风口之间还设置有分离槽;

所述分离槽的侧壁开设有进气口及回流口,且所述进气口的位置高于所述回流口的位置;

所述分离槽的上段空间为圆柱形,即所述分离槽的上段横截面的内壁为圆形,且所述进气口的进气方向与该段内壁在圆周方向上相切;

所述进气口与所述污水槽的槽口连通;

所述回流口与所述污水槽的底部连通。

5.根据权利要求4所述的污水箱,其特征在于,

所述分离槽为台阶型槽或漏斗状槽,以使所述污水槽上段空间的横截面积大于下段空间的横截面积。

6.一体式净污水箱,其特征在于,所述一体式净污水箱设置有依次连通的进污口、进污通道、污水槽及出风口;

所述进污通道末尾段为离心弯道;

所述离心弯道用于迫使空气流路中的液态和/或固态物质在离心力的作用下贴近所述进污通道内壁运动而被分离出来;

所述污水槽用于集中盛放空气流路中被分离出来的液态和/或固态物质;

所述一体式净污水箱还设置有净水箱;

所述净水箱与所述污水槽上下层设置,且所述净水箱在所述污水槽的上方;

所述净水箱的箱底覆盖在所述污水槽的槽口上以封住所述污水槽的槽口。

7.根据权利要求6所述的一体式净污水箱,其特征在于,

所述离心弯道的内壁上设置有集水槽;

空气流路中的液态和/或固态物质在离心力的作用下贴近所述进污通道内壁运动时,汇聚在所述集水槽中流动,以使空气流路中被分离出来的液态和/或固态物质以一设定角度集中抛射进所述污水槽内。

8.根据权利要求6所述的一体式净污水箱,其特征在于,

所述污水槽与所述出风口之间还设置有第一过滤器;

所述第一过滤器用于过滤气流中的杂质。

9.根据权利要求6所述的一体式净污水箱,其特征在于,

所述污水槽与所述出风口之间还设置有分离槽;

所述分离槽的侧壁开设有进气口及回流口,且所述进气口的位置高于所述回流口的位置;

所述分离槽的上段空间为圆柱形,即所述分离槽的上段横截面的内壁为圆形,且所述进气口的进气方向与该段内壁在圆周方向上相切;

所述进气口与所述污水槽的槽口连通;

所述回流口与所述污水槽的底部连通。

10.根据权利要求9所述的一体式净污水箱,其特征在于,

所述分离槽为台阶型槽或漏斗状槽,以使所述污水槽上段空间的横截面积大于下段空间的横截面积。

11.根据权利要求6所述的一体式净污水箱,其特征在于,

所述净水箱与所述污水槽之间铰链连接,以便于所述净水箱与所述污水槽的槽口进行开合;

所述净水箱与所述污水槽之间还通过卡扣连接,以便于固定所述净水箱与所述污水槽之间的位置关系。

12.根据权利要求6所述的一体式净污水箱,其特征在于,

所述净水箱设置有出水口及与所述出水口连接的出水管;

所述净水箱的底部还设置有蓄水槽;

所述蓄水槽的槽底设置有辅助吸水件;

所述出水管的进水端与所述辅助吸水件连接;

所述辅助吸水件用于限定所述出水管的进水端与所述蓄水槽的槽底之间的距离,和/或,在水量减少时提高剩余水量的高度,和/或,过滤水中的杂质。

说明书

一种污水箱及一体式净污水箱

技术领域

本实用新型涉及扫地机器人技术领域,特别是涉及一种污水箱及一体式净污水箱。

背景技术

传统的扫地机器人使用的污水箱只用于存储污水,污水经过初步过滤去除大颗粒杂物后进入污水箱。使用该种污水箱由于需要从空气中过滤出液体和固体,过滤过程会导致吸气的风阻很大,且过滤器容易堵塞。

实用新型内容

基于上述,提供一种自身具备将液态和/或固态垃圾从空气中分离出来功能的污水箱。

此外,本申请还提供了一种同样具备将液态和/或固态垃圾从空气中分离出来功能的一体式净污水箱。

一种污水箱,所述污水箱设置有依次连通的进污口、污水槽及出风口;所述进污口与所述污水槽之间还设置有进污通道;所述进污通道末尾段为离心弯道;所述离心弯道用于迫使空气流路中的液态和/或固态物质在离心力的作用下贴近所述进污通道内壁运动而被分离出来;所述污水槽用于集中盛放空气流路中被分离出来的液态和/或固态物质。

在其中一个实施例中,所述进污通道末尾段设置的离心弯道为圆弧形离心弯道。

在其中一个实施例中,所述污水槽为所述污水箱的箱体本身。

在其中一个实施例中,所述离心弯道的内壁上设置有集水槽;空气流路中的液态和/或固态物质在离心力的作用下贴近所述进污通道内壁运动时,汇聚在所述集水槽中流动,以使空气流路中被分离出来的液态和/或固态物质以一设定角度集中抛射进所述污水槽内。

在其中一个实施例中,所述污水槽与所述出风口之间还设置有第一过滤器;所述第一过滤器用于过滤气流中的杂质。

在其中一个实施例中,所述污水槽与所述出风口之间还设置有分离槽;所述分离槽的侧壁开设有进气口及回流口,且所述进气口的位置高于所述回流口的位置;所述分离槽的上段空间为圆柱形,即所述分离槽的上段横截面的内壁为圆形,且所述进气口的进气方向与该段内壁在圆周方向上相切;所述进气口与所述污水槽的槽口连通;所述回流口与所述污水槽的底部连通。

在其中一个实施例中,所述分离槽为台阶型槽或漏斗状槽,以使所述污水槽上段空间的横截面积大于下段空间的横截面积。

在其中一个实施例中,所述污水槽侧壁还设置有出气口;所述出气口与所述出气口连通。

在其中一个实施例中,还包括污水盖;所述污水盖用于密封住所述污水槽的槽口。

上述提供的一种污水箱,通过在所述进污口与所述污水槽之间设置进污通道,并将所述进污通道末尾段设置为离心弯道;使得空气流路中的液态和/或固态物质在所述离心弯道处受离心力作用而贴近所述进污通道内壁运动被分离出来,进入所述污水槽集中盛放,空气部分继续流动从出风口排出。

根据上述内容,本申请还提供了另外一种污水箱。

一种污水箱,设置有污水槽和污水盖,所述污水槽设置有进污口及出风口;所述污水盖设置有进污通道;当所述污水盖盖住所述污水槽的槽口时,所述进污通道一端与所述进污口连通,另一端与所述污水槽连通;所述进污通道末尾段为离心弯道;所述离心弯道用于迫使空气流路中的液态和/或固态物质在离心力的作用下贴近所述进污通道内壁运动而被分离出来;所述污水槽用于集中盛放空气流路中被分离出来的液态和/或固态物质。

在其中一个实施例中,所述进污通道末尾段设置的离心弯道为圆弧形离心弯道。

在其中一个实施例中,所述离心弯道的内壁上设置有集水槽;空气流路中的液态和/或固态物质在离心力的作用下贴近所述进污通道内壁运动时,汇聚在所述集水槽中流动,以使空气流路中被分离出来的液态和/或固态物质以一设定角度集中抛射进所述污水槽内。

在其中一个实施例中,所述污水槽与所述出风口之间还设置有第一过滤器;所述第一过滤器用于过滤气流中的杂质。

在其中一个实施例中,所述污水槽与所述出风口之间还设置有分离槽;所述分离槽的侧壁开设有进气口及回流口,且所述进气口的位置高于所述回流口的位置;所述分离槽的上段空间为圆柱形,即所述分离槽的上段横截面的内壁为圆形,且所述进气口的进气方向与该段内壁在圆周方向上相切;所述进气口与所述污水槽的槽口连通;所述回流口与所述污水槽的底部连通。

在其中一个实施例中,所述分离槽为台阶型槽或漏斗状槽,以使所述污水槽上段空间的横截面积大于下段空间的横截面积。

在其中一个实施例中,所述污水槽侧壁还设置有出气口;所述出气口与所述出气口连通。

上述提供的一种污水箱,通过在所述进污口与所述污水槽之间设置进污通道,并将所述进污通道末尾段设置为离心弯道;使得空气流路中的液态和/或固态物质在所述离心弯道处受离心力作用而贴近所述进污通道内壁运动被分离出来,进入所述污水槽集中盛放,空气部分继续流动从出风口排出。

根据上述内容,本申请还提供了另外一种污水箱。

一种污水箱,设置有污水槽和污水盖,所述污水盖设置有进污通道及出风口;所述污水槽设置有进污口;当所述污水盖盖住所述污水槽的槽口时,所述污水槽通过所述进污通道连通所述进污口,所述污水槽与所述出风口连通,即所述进污口、进污通道、污水槽及出风口依次连通;所述进污通道末尾段为离心弯道;所述离心弯道用于迫使空气流路中的液态和/或固态物质在离心力的作用下贴近所述进污通道内壁运动而被分离出来;所述污水槽用于集中盛放空气流路中被分离出来的液态和/或固态物质。

在其中一个实施例中,所述进污通道末尾段设置的离心弯道为圆弧形离心弯道。

在其中一个实施例中,所述离心弯道的内壁上设置有集水槽;空气流路中的液态和/或固态物质在离心力的作用下贴近所述进污通道内壁运动时,汇聚在所述集水槽中流动,以使空气流路中被分离出来的液态和/或固态物质以一设定角度集中抛射进所述污水槽内。

在其中一个实施例中,所述污水槽与所述出风口之间还设置有第一过滤器;所述第一过滤器用于过滤气流中的杂质。

在其中一个实施例中,所述污水槽与所述出风口之间还设置有分离槽;所述分离槽的侧壁开设有进气口及回流口,且所述进气口的位置高于所述回流口的位置;所述分离槽的上段空间为圆柱形,即所述分离槽的上段横截面的内壁为圆形,且所述进气口的进气方向与该段内壁在圆周方向上相切;所述进气口与所述污水槽的槽口连通;所述回流口与所述污水槽的底部连通。

在其中一个实施例中,所述分离槽为台阶型槽或漏斗状槽,以使所述污水槽上段空间的横截面积大于下段空间的横截面积。

在其中一个实施例中,所述污水槽侧壁还设置有出气口;所述出气口与所述出气口连通。

上述提供的一种污水箱,通过在所述进污口与所述污水槽之间设置进污通道,并将所述进污通道末尾段设置为离心弯道;使得空气流路中的液态和/或固态物质在所述离心弯道处受离心力作用而贴近所述进污通道内壁运动被分离出来,进入所述污水槽集中盛放,空气部分继续流动从出风口排出。

根据上述内容,本申请还提供了另外一种污水箱。

一种污水箱,设置有污水槽和污水盖,所述污水盖设置有进污口、进污通道及出风口;当所述污水盖盖住所述污水槽的槽口时,所述进污口、所述进污通道、所述污水槽及所述出风口依次连通;所述进污通道末尾段为离心弯道;所述离心弯道用于迫使空气流路中的液态和/或固态物质在离心力的作用下贴近所述进污通道内壁运动而被分离出来;所述污水槽用于集中盛放空气流路中被分离出来的液态和/或固态物质。

在其中一个实施例中,所述进污通道末尾段设置的离心弯道为圆弧形离心弯道。

在其中一个实施例中,所述离心弯道的内壁上设置有集水槽;空气流路中的液态和/或固态物质在离心力的作用下贴近所述进污通道内壁运动时,汇聚在所述集水槽中流动,以使空气流路中被分离出来的液态和/或固态物质以一设定角度集中抛射进所述污水槽内。

在其中一个实施例中,所述污水槽与所述出风口之间还设置有第一过滤器;所述第一过滤器用于过滤气流中的杂质。

在其中一个实施例中,所述污水槽与所述出风口之间还设置有分离槽;所述分离槽的侧壁开设有进气口及回流口,且所述进气口的位置高于所述回流口的位置;所述分离槽的上段空间为圆柱形,即所述分离槽的上段横截面的内壁为圆形,且所述进气口的进气方向与该段内壁在圆周方向上相切;所述进气口与所述污水槽的槽口连通;所述回流口与所述污水槽的底部连通。

在其中一个实施例中,所述分离槽为台阶型槽或漏斗状槽,以使所述污水槽上段空间的横截面积大于下段空间的横截面积。

在其中一个实施例中,所述污水槽侧壁还设置有出气口;所述出气口与所述出气口连通。

上述提供的一种污水箱,通过在所述进污口与所述污水槽之间设置进污通道,并将所述进污通道末尾段设置为离心弯道;使得空气流路中的液态和/或固态物质在所述离心弯道处受离心力作用而贴近所述进污通道内壁运动被分离出来,进入所述污水槽集中盛放,空气部分继续流动从出风口排出。

根据上述内容,本申请还提供了一种一体式净污水箱。

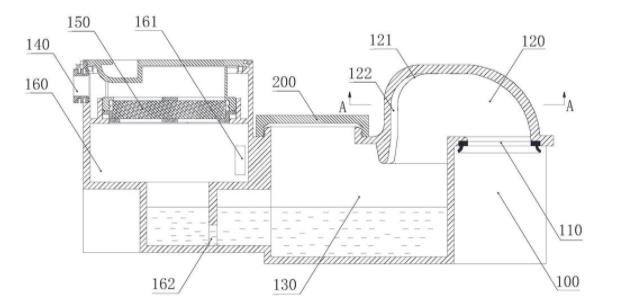

一体式净污水箱,设置有净水箱及污水箱;所述净水箱设置在所述污水箱的上方;所述污水箱设置有进污口、进污通道、污水槽及出风口;所述净水箱设置有离心弯道;所述净水箱的箱底覆盖在所述污水槽的槽口上以封住所述污水槽的槽口,且当所述净水箱的箱底覆盖在所述污水槽的槽口上以封住所述污水槽的槽口时,所述进污口、所述进污通道、所述离心弯道、所述污水槽及所述出风口依次连通。所述离心弯道用于迫使空气流路中的液态和/或固态物质在离心力的作用下贴近所述进污通道内壁运动而被分离出来;所述污水槽用于集中盛放空气流路中被分离出来的液态和/或固态物质。

在其中一个实施例中,所述进污通道末尾段设置的离心弯道为圆弧形离心弯道。

在其中一个实施例中,所述离心弯道的内壁上设置有集水槽;空气流路中的液态和/或固态物质在离心力的作用下贴近所述进污通道内壁运动时,汇聚在所述集水槽中流动,以使空气流路中被分离出来的液态和/或固态物质以一设定角度集中抛射进所述污水槽内。

在其中一个实施例中,所述进污通道的前段设置在所述污水槽上,所述进污通道后段的所述离心弯道设置在所述净水箱上。

在其中一个实施例中,所述污水槽与所述出风口之间还设置有第一过滤器;所述第一过滤器用于过滤气流中的杂质。

在其中一个实施例中,所述污水槽与所述出风口之间还设置有分离槽;所述分离槽的侧壁开设有进气口及回流口,且所述进气口的位置高于所述回流口的位置;所述分离槽的上段空间为圆柱形,即所述分离槽的上段横截面的内壁为圆形,且所述进气口的进气方向与该段内壁在圆周方向上相切;所述进气口与所述污水槽的槽口连通;所述回流口与所述污水槽的底部连通。

在其中一个实施例中,所述分离槽为台阶型槽或漏斗状槽,以使所述污水槽上段空间的横截面积大于下段空间的横截面积。

在其中一个实施例中,所述污水槽侧壁还设置有出气口;所述出气口与所述出气口连通。

在其中一个实施例中,所述净水箱与所述污水槽之间铰链连接,以便于所述净水箱与所述污水槽的槽口进行开合;所述净水箱与所述污水槽之间还通过卡扣连接,以便于固定所述净水箱与所述污水槽之间的位置关系。

在其中一个实施例中,所述净水箱的箱底与所述污水槽的槽口之间设置有密封件,以密封所述污水槽的槽口。在该实施例中,值得注意的事,本实施例虽然采用了密封件进行密封,但在同样的目的下,还可以采用特定的密封结构进行密封,此外,本领域技术人员为了获取很好的密封效果也可能会使用密封件配合一定的密封结构进行密封,上面的方案在不脱离本目的的构思的情况下,也应当被理解为是本申请的保护范围)

分离槽为台阶型,且上半部分为圆形,以通过离心力将气流中的微小固体颗粒和液滴做进一步分离

在其中一个实施例中,所述净水箱设置有出水口及与所述出水口连接的出水管;所述净水箱的底部还设置有蓄水槽;所述蓄水槽的槽底设置有辅助吸水件;所述出水管的进水端与所述辅助吸水件连接;所述辅助吸水件用于限定所述出水管的进水端与所述蓄水槽的槽底之间的距离,和/或,在水量减少时提高剩余水量的高度,和/或,过滤水中的杂质。

在其中一个实施例中,所述净水箱还设置有用于加水的注水口;所述出水管上还设置有第二过滤器;所述第二过滤器用于过滤水中的杂质。

上述提供的一体式净污水箱,包括净水箱和污水槽,且所述净水箱设置在所述污水槽的上方用箱底封住所述污水槽的槽口;通过设置进污口、进污通道、污水槽及出风口依次连通,并在所述进污通道末尾段设置离心弯道。如此设置,能够迫使空气流路中的液态和/或固态物质在所述离心弯道处由于离心力的作用贴近所述进污通道内壁运动而被分离出来,进入所述污水槽中集中盛放。

根据上述内容,本申请还提供了另外一种一体式净污水箱。

一体式净污水箱,所述一体式净污水箱设置有依次连通的进污口、进污通道、污水槽及出风口;所述进污通道末尾段为离心弯道;所述离心弯道用于迫使空气流路中的液态和/或固态物质在离心力的作用下贴近所述进污通道内壁运动而被分离出来;所述污水槽用于集中盛放空气流路中被分离出来的液态和/或固态物质;所述一体式净污水箱还设置有净水箱;所述净水箱与所述污水槽上下层设置,且所述净水箱在所述污水槽的上方;所述净水箱的箱底覆盖在所述污水槽的槽口上以封住所述污水槽的槽口。

在其中一个实施例中,所述进污通道末尾段设置的离心弯道为圆弧形离心弯道。

在其中一个实施例中,所述离心弯道的内壁上设置有集水槽;空气流路中的液态和/或固态物质在离心力的作用下贴近所述进污通道内壁运动时,汇聚在所述集水槽中流动,以使空气流路中被分离出来的液态和/或固态物质以一设定角度集中抛射进所述污水槽内。

在其中一个实施例中,所述进污通道的前段设置在所述污水槽上,所述进污通道后段的所述离心弯道设置在所述净水箱上。

在其中一个实施例中,所述污水槽与所述出风口之间还设置有第一过滤器;所述第一过滤器用于过滤气流中的杂质。

在其中一个实施例中,所述污水槽与所述出风口之间还设置有分离槽;所述分离槽的侧壁开设有进气口及回流口,且所述进气口的位置高于所述回流口的位置;所述分离槽的上段空间为圆柱形,即所述分离槽的上段横截面的内壁为圆形,且所述进气口的进气方向与该段内壁在圆周方向上相切;所述进气口与所述污水槽的槽口连通;所述回流口与所述污水槽的底部连通。

在其中一个实施例中,所述分离槽为台阶型槽或漏斗状槽,以使所述污水槽上段空间的横截面积大于下段空间的横截面积。

在其中一个实施例中,所述污水槽侧壁还设置有出气口;所述出气口与所述出气口连通。

在其中一个实施例中,所述净水箱与所述污水槽之间铰链连接,以便于所述净水箱与所述污水槽的槽口进行开合;所述净水箱与所述污水槽之间还通过卡扣连接,以便于固定所述净水箱与所述污水槽之间的位置关系。

在其中一个实施例中,所述净水箱的箱底与所述污水槽的槽口之间设置有密封件,以密封所述污水槽的槽口。在该实施例中,值得注意的事,本实施例虽然采用了密封件进行密封,但在同样的目的下,还可以采用特定的密封结构进行密封,此外,本领域技术人员为了获取很好的密封效果也可能会使用密封件配合一定的密封结构进行密封,上面的方案在不脱离本目的的构思的情况下,也应当被理解为是本申请的保护范围)

分离槽为台阶型,且上半部分为圆形,以通过离心力将气流中的微小固体颗粒和液滴做进一步分离

在其中一个实施例中,所述净水箱设置有出水口及与所述出水口连接的出水管;所述净水箱的底部还设置有蓄水槽;所述蓄水槽的槽底设置有辅助吸水件;所述出水管的进水端与所述辅助吸水件连接;所述辅助吸水件用于限定所述出水管的进水端与所述蓄水槽的槽底之间的距离,和/或,在水量减少时提高剩余水量的高度,和/或,过滤水中的杂质。

在其中一个实施例中,所述净水箱还设置有用于加水的注水口;所述出水管上还设置有第二过滤器;所述第二过滤器用于过滤水中的杂质。

上述提供的一体式净污水箱,包括净水箱和污水槽,且所述净水箱设置在所述污水槽的上方用箱底封住所述污水槽的槽口;通过设置进污口、进污通道、污水槽及出风口依次连通,并在所述进污通道末尾段设置离心弯道。如此设置,能够迫使空气流路中的液态和/或固态物质在所述离心弯道处由于离心力的作用贴近所述进污通道内壁运动而被分离出来,进入所述污水槽中集中盛放。
