申请日2021.04.16
公开日期2021.11.02
IPC分类C02F3/12
摘要
本实用新型公开了一种MBR膜生化反应器，包括底座，底座的上侧壁固定安装有箱体，箱体的内侧壁中部固定安装有隔板，箱体的内侧壁左右对称固定安装有矩形框，矩形框的内侧壁内侧均固定安装有MBR膜，矩形框的内侧壁外侧均固定安装有滤网，固定板的下侧壁与箱体的内腔下侧壁左右对称固定安装有立杆，立杆的外侧壁套接装配有活动框，本实用新型通过设置两组MBR膜结构，提高了工作效率，在MBR膜外侧设置了滤网，能够有效阻隔污水中的杂物，令其无法落到MBR膜表面，实现对MBR膜的保护，此外，利用动力结构和活动框处的结构，可以对滤网上过滤的杂物进行清理，令杂物不会对污水的通过造成影响，保证污水处理工作的顺利有效进行。
权利要求

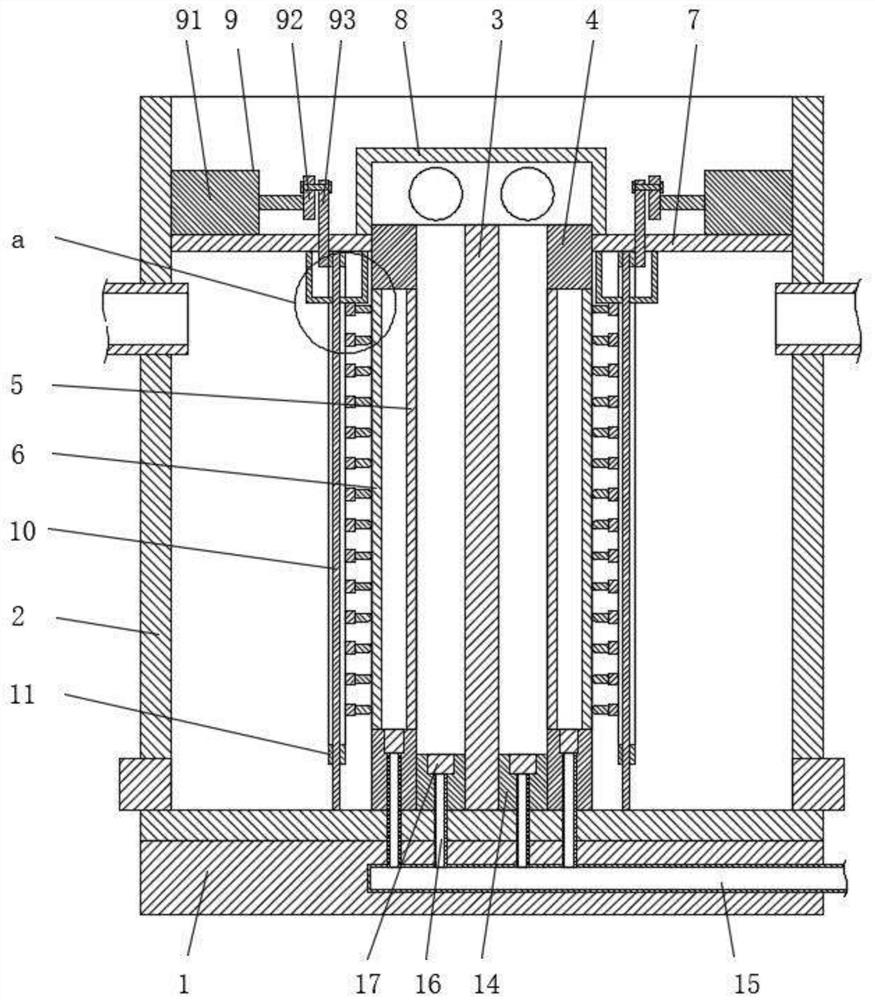

1.一种MBR膜生化反应器，其特征在于：包括底座(1)，所述底座(1)的上侧壁固定安装有箱体(2)，所述箱体(2)的内侧壁中部固定安装有隔板(3)，所述箱体(2)的内侧壁左右对称固定安装有矩形框(4)，所述矩形框(4)的内侧壁内侧均固定安装有MBR膜(5)，所述矩形框(4)的内侧壁外侧均固定安装有滤网(6)，所述箱体(2)的内侧壁固定安装有固定板(7)，所述固定板(7)的上侧壁固定安装有集水罩(8)，且矩形框(4)的外侧壁固定安装于集水罩(8)的内侧壁，所述固定板(7)的上侧壁左右对称固定安装有动力结构(9)，所述固定板(7)的下侧壁与箱体(2)的内腔下侧壁左右对称固定安装有立杆(10)，所述立杆(10)的外侧壁套接装配有活动框(11)，且活动框(11)与动力结构(9)转动装配，所述活动框(11)的内侧壁均匀固定安装有固定杆(12)，所述固定杆(12)的内侧壁均匀固定安装有清理块(13)。
2.根据权利要求1所述的一种MBR膜生化反应器，其特征在于：所述动力结构(9)包括电机(91)，且电机(91)通过导线连接到外接电源，所述电机(91)固定安装于固定板(7)的上侧壁，所述电机(91)的输出端固定安装有偏心轮(92)，所述偏心轮(92)的外侧壁转动装配有活动板(93)，且活动板(93)的内侧壁下侧固定安装于活动框(11)的外侧壁上侧。
3.根据权利要求1所述的一种MBR膜生化反应器，其特征在于：所述底座(1)的右侧壁嵌入安装有进气管(15)，所述进气管(15)的外侧壁均匀固定连通有导气管(16)，所述导气管(16)的上端固定连通有曝气管(17)，所述隔板(3)与矩形框(4)之间均固定安装有固定块(14)，且曝气管(17)嵌入安装于固定块(14)的上侧壁和矩形框(4)的内腔下侧壁。
4.根据权利要求1所述的一种MBR膜生化反应器，其特征在于：所述固定板(7)的下侧壁左右对称固定安装有保护罩(18)，且立杆(10)与活动框(11)贯穿保护罩(18)。
说明书
一种MBR膜生化反应器
技术领域
本实用新型涉及污水处理技术领域，具体为一种MBR膜生化反应器。
背景技术
如今社会，对于污水处理的方式有很多，其中膜生化反应器是很新的一种方式，主要利用半透膜，将污水中的水和其他大分子污染物分离，得到干净的水，而对于膜生化反应器，最主要的部分就是其半透膜，因此对于半透膜的保护极为重要，此外，若是半透膜表面落有污水中的杂物，会影响其正常工作，会给污水处理的进行带来不良影响，如果能够设计一种可以对半透膜进行保护清理，且不会受到污水中杂物影响，能够保持污水处理效率的反应器，就可以解决此类问题，为此，我们提出一种MBR膜生化反应器。
实用新型内容
本实用新型的目的在于提供一种MBR膜生化反应器，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种MBR膜生化反应器，包括底座，所述底座的上侧壁固定安装有箱体，所述箱体的内侧壁中部固定安装有隔板，所述箱体的内侧壁左右对称固定安装有矩形框，所述矩形框的内侧壁内侧均固定安装有MBR膜，所述矩形框的内侧壁外侧均固定安装有滤网，所述箱体的内侧壁固定安装有固定板，所述固定板的上侧壁固定安装有集水罩，且矩形框的外侧壁固定安装于集水罩的内侧壁，所述固定板的上侧壁左右对称固定安装有动力结构，所述固定板的下侧壁与箱体的内腔下侧壁左右对称固定安装有立杆，所述立杆的外侧壁套接装配有活动框，且活动框与动力结构转动装配，所述活动框的内侧壁均匀固定安装有固定杆，所述固定杆的内侧壁均匀固定安装有清理块。
优选的，所述动力结构包括电机，且电机通过导线连接到外接电源，所述电机固定安装于固定板的上侧壁，所述电机的输出端固定安装有偏心轮，所述偏心轮的外侧壁转动装配有活动板，且活动板的内侧壁下侧固定安装于活动框的外侧壁上侧。
优选的，所述底座的右侧壁嵌入安装有进气管，所述进气管的外侧壁均匀固定连通有导气管，所述导气管的上端固定连通有曝气管，所述隔板与矩形框之间均固定安装有固定块，且曝气管嵌入安装于固定块的上侧壁和矩形框的内腔下侧壁。
优选的，所述固定板的下侧壁左右对称固定安装有保护罩，且立杆与活动框贯穿保护罩。
与现有技术相比，本实用新型的有益效果是：本实用新型通过设置两组MBR膜结构，提高了工作效率，在MBR膜外侧设置了滤网，能够有效阻隔污水中的杂物，令其无法落到MBR膜表面，实现对MBR膜的保护，此外，利用动力结构和活动框处的结构，可以对滤网上过滤的杂物进行清理，令杂物不会对污水的通过造成影响，保证污水处理工作的顺利有效进行。
