水处理膜组合式膜架

发布时间:2022-7-31 8:39:03  中国污水处理工程网

申请日2021.04.21

公开日期2021.11.02

IPC分类C02F1/44;B01D63/00

摘要

本实用新型属于水处理膜固定结构技术领域,特指一种水处理膜组合式膜架,包括有支撑底架与组合支架组,组合支架组由一个以上的组合支架上下层叠设置而成,支撑底架以及组合支架均设置有容置空间,组合支架的上端面开设有螺栓孔一、下端面设置有螺柱,上一层的组合支架的螺柱插设在下一层的组合支架的螺栓孔一,支撑底架的上端面开设有螺栓孔二,最底层的组合支架的螺柱插设在螺栓孔二上。本实用新型单个支撑底架与组合支架的重量均在单人操作范围内、并可从设备的人进口处自由通过,有利于操作人员的搬运以及装配,此外,组合支架的数量可根据实际不同吨位污水设备的处理量而定,适用性强,并且能够在后期对膜处理吨位进行增加或减少。


权利要求

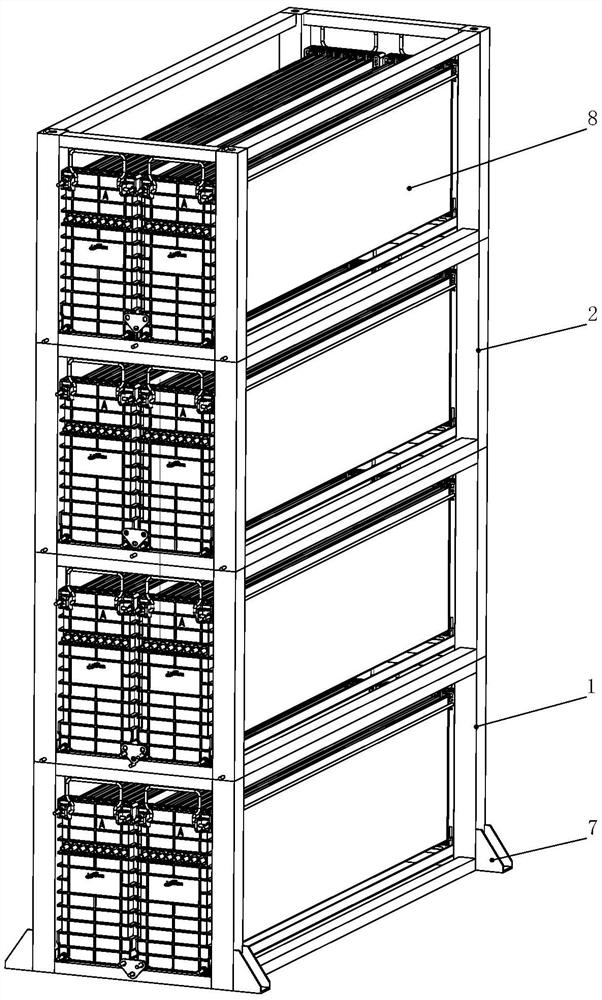

1.一种水处理膜组合式膜架,其特征在于:包括有支撑底架(1)与组合支架组,组合支架组由一个以上的组合支架(2)上下层叠设置而成,所述支撑底架(1)以及组合支架(2)的内部均设置有用于放置水处理膜(8)的容置空间(3),组合支架(2)的上端面开设有螺栓孔一(4)、下端面设置有与螺栓孔一(4)位置以及数量相对应的螺柱(5),上一层的组合支架(2)的螺柱(5)插设在下一层的组合支架(2)的螺栓孔一(4),支撑底架(1)的上端面开设有与螺柱(5)位置以及数量相对应的螺栓孔二(6),最底层的组合支架(2)的螺柱(5)插设在螺栓孔二(6)上。

2.根据权利要求1所述的一种水处理膜组合式膜架,其特征在于:位于最顶层的所述组合支架(2)与支撑底架(1)之间通过收紧带固定连接。

3.根据权利要求1所述的一种水处理膜组合式膜架,其特征在于:所述支撑底架(1)以及组合支架(2)均为正方体或长方体结构,且支撑底架(1)以及组合支架(2)均由若干根金属杆焊接焊接而成。

4.根据权利要求3所述的一种水处理膜组合式膜架,其特征在于:所述螺栓孔一(4)以及螺柱(5)分别分布在组合支架(2)的上端面与下端面四角处,所述螺栓孔二(6)分布在支撑底架(1)的上端面四角处。

5.根据权利要求1或3所述的一种水处理膜组合式膜架,其特征在于:所述支撑底架(1)的底部设置有若干个且用于支撑在地平面上的支撑脚(7)。

说明书

一种水处理膜组合式膜架

技术领域:

本实用新型属于水处理膜固定结构技术领域,特指一种水处理膜组合式膜架。

背景技术:

现有技术中的水处理膜支架为一体式整体结构,即由一底部固定架结合若干个横向设置的支撑架来固定水处理膜壳的。而不同吨位处理量的水处理膜,则对应的膜架不同,并且膜架由不锈钢方钢材质焊接而成,整体重量较重,安装的时候需要用叉车进行协助装配。但是,设备中人进口处的内径仅位630mm,只能在设备生产时放进去,而不能在后期对水处理膜进行更换或放入、拿出。

发明内容:

本实用新型的目的是提供一种分体式组合结构、便于移动以及安装操作、且可后期对膜处理吨位进行增加或减少的水处理膜组合式膜架。

本实用新型是这样实现的:

一种水处理膜组合式膜架,包括有支撑底架与组合支架组,组合支架组由一个以上的组合支架上下层叠设置而成,所述支撑底架以及组合支架的内部均设置有用于放置水处理膜的容置空间,组合支架的上端面开设有螺栓孔一、下端面设置有与螺栓孔一位置以及数量相对应的螺柱,上一层的组合支架的螺柱插设在下一层的组合支架的螺栓孔一,支撑底架的上端面开设有与螺柱位置以及数量相对应的螺栓孔二,最底层的组合支架的螺柱插设在螺栓孔二上。

在上述的一种水处理膜组合式膜架中,位于最顶层的所述组合支架与支撑底架之间通过收紧带固定连接。

在上述的一种水处理膜组合式膜架中,所述支撑底架以及组合支架均为正方体或长方体结构,且支撑底架以及组合支架均由若干根金属杆焊接焊接而成。

在上述的一种水处理膜组合式膜架中,所述螺栓孔一以及螺柱分别分布在组合支架的上端面与下端面四角处,所述螺栓孔二分布在支撑底架的上端面四角处。

在上述的一种水处理膜组合式膜架中,所述支撑底架的底部设置有若干个且用于支撑在地平面上的支撑脚。

本实用新型相比现有技术突出的优点是:

本实用新型采用分体式的组合结构,将膜架整体拆分成支撑底架与组合支架,并且支撑底架与组合支架之间、相邻两组合支架之间通过螺柱与螺栓孔一或螺栓孔二的插接连接,同时,单个支撑底架与组合支架的重量均在单人操作范围内、并可从设备的人进口处自由通过,有利于操作人员的搬运以及装配,此外,组合支架的数量可根据实际不同吨位污水设备的处理量而定,适用性强,并且能够在后期对膜处理吨位进行增加或减少。
