申请日2021.04.14
公开日期2021.11.05
IPC分类C02F1/40
摘要
本实用新型涉及油水分离器技术领域，尤其公开了一种油水分离器，包括分离箱和安装在分离箱内的分离器，所述分离箱的两侧分别安装有进水口和出水口，所述分离箱内设有隔板，所述隔板将分离箱分割为第一空间和第二空间，所述隔板内开设有通孔，所述分离器固定安装在第一空间内，所述分离器将第一空间分割为第三空间和第四空间，所述第三空间内活动安装有具有缓冲作用的缓冲板。本实用新型所提供的油水分离器，其中通过在第三空间内滑动连接有缓冲板，同时在缓冲板上分别开设有主通水孔和副通水孔，使第三空间起到对通过进水口进入分离箱的污水进行缓冲作用，防止其流量过大损坏分离器。
权利要求

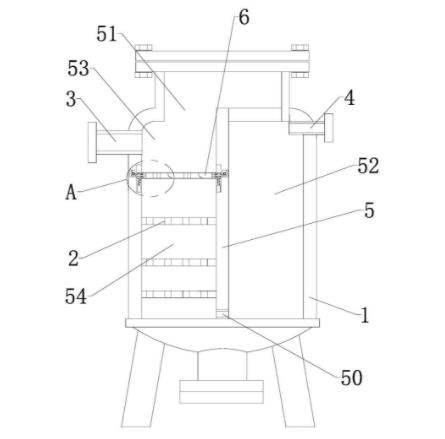

1.一种油水分离器，包括分离箱(1)和安装在分离箱(1)内的分离器(2)，其特征在于：所述分离箱(1)的两侧分别安装有进水口(3)和出水口(4)，所述分离箱(1)内设有隔板(5)，所述隔板(5)将分离箱(1)分割为第一空间(51)和第二空间(52)，所述隔板(5)内开设有通孔(50)；所述分离器(2)固定安装在所述第一空间(51)内，所述分离器(2)将第一空间(51)分割为第三空间(53)和第四空间(54)，所述第三空间(53)内活动安装有具有缓冲作用的缓冲板(6)；
所述缓冲板(6)上分别开设有主通水孔(62)、副通水孔(63)和斜孔(61)，且主通水孔(62)和斜孔(61)连通。
2.如权利要求1所述的一种油水分离器，其特征在于：所述缓冲板(6)内开设有内滑槽(64)，所述内滑槽(64)内滑动连接有短板(65)，且所述短板(65)贯穿至所述副通水孔(63)内，所述短板(65)上固定连接有卡块(66)，所述卡块(66)上固定连接有弹性部件(67)，所述卡块(66)和所述弹性部件(67)位于所述内滑槽(64)内。
3.如权利要求2所述的一种油水分离器，其特征在于：所述分离箱(1)和隔板(5)相对的侧壁对称设有内槽(11)，所述内槽(11)内转动连接有滑轮(12)，所述内槽(11)内安装有弹力绳(13)且所述弹力绳(13)转动连接在滑轮(12)上，所述弹力绳(13)的一端与所述短板(65)连接。
4.如权利要求3所述的一种油水分离器，其特征在于：所述分离箱(1)和隔板(5)相对的侧壁对称设有滑动槽(14)，所述滑动槽(14)与所述缓冲板(6)相匹配，且所述缓冲板(6)与所述滑动槽(14)滑动连接。
5.如权利要求4所述的一种油水分离器，其特征在于：所述滑动槽(14)内固定连接有伸缩杆(15)，所述伸缩杆(15)上套设有伸缩弹簧(16)，所述伸缩杆(15)的上端与所述缓冲板(6)连接。
6.如权利要求2所述的一种油水分离器，其特征在于：所述弹性部件(67)为连接弹簧，所述弹性部件(67)的一端连接在所述内滑槽(64)远离所述卡块(66)的内壁上，所述弹性部件(67)的另一端与所述卡块(66)相连接。
说明书
一种油水分离器
技术领域
本实用新型涉及油水分离器技术领域，尤其涉及一种油水分离器。
背景技术
随着社会经济的快速发展，油水分离器是一种环保装置，分为餐饮油水分离器和工业油水分离器两种。餐饮油水分离器是餐饮行业用来处理污水用的；因为环保的要求，排到江河湖海里船舶机器处所所产生的污水是必须经过处理的，需要使用工业油水分离器。
但是，现有的油水分离器对内部的分离器没有进行缓冲保护；因此在进水过大时，会对分离造成高压冲击，从而缩短其使用寿命，增加维护成本，不满足现有的需求。
针对以上问题，本实用新型提供一种油水分离器。
实用新型内容
(一)要解决的技术问题
本实用新型所要解决的问题在于针对上述现有技术中的不足，提供一种油水分离器，以解决现有技术中对内部的分离器没有进行缓冲保护等问题。
(二)技术方案
本实用新型解决上述技术问题所采用的技术方案是：一种油水分离器，包括分离箱和安装在分离箱内的分离器，所述分离箱的两侧分别安装有进水口和出水口，所述分离箱内设有隔板，所述隔板将分离箱分割为第一空间和第二空间，所述隔板内开设有通孔，所述分离器固定安装在第一空间内，所述分离器将第一空间分割为第三空间和第四空间，所述第三空间内活动安装有具有缓冲作用的缓冲板。
所述缓冲板上分别开设有主通水孔、副通水孔和斜孔，且主通水孔和斜孔连通。
优选的，所述缓冲板内开设有内滑槽，所述内滑槽内滑动连接有短板，且所述短板贯穿至所述副通水孔内，所述短板上固定连接有卡块，所述卡块上固定连接有弹性部件，所述卡块和所述弹性部件位于所述内滑槽内。
优选的，所述分离箱和隔板相对的侧壁对称设有内槽，所述内槽内转动连接有滑轮，所述内槽内安装有弹力绳且所述弹力绳转动连接在滑轮上，所述弹力绳的一端与所述短板连接。
优选的，所述分离箱和隔板相对的侧壁对称设有滑动槽，所述滑动槽与所述缓冲板相匹配，且所述缓冲板与所述滑动槽滑动连接。
优选的，所述滑动槽内固定连接有伸缩杆，所述伸缩杆上套设有伸缩弹簧，所述伸缩杆的上端与所述缓冲板连接。
优选的，所述弹性部件为连接弹簧，所述弹性部件的一端连接在所述内滑槽远离所述卡块的内壁上，所述弹性部件的另一端与所述卡块相连接。
(三)有益效果
1、本实用新型所提供的一种油水分离器，其中通过在第三空间内滑动连接有缓冲板，同时在缓冲板上分别开设有主通水孔和副通水孔，使第三空间起到对通过进水口进入外壳的污水进行缓冲作用，防止其流量过大损坏分离器。
2、本实用新型所提供的一种油水分离器，其中两个储存槽内均转动连接有滑轮，弹力绳转动连接在滑轮上，弹力绳的一端与短板连接，从而可在缓冲板受到污水向下的冲击力时，缓冲板向下滑动从而使得短板逐渐被弹力绳拉出副通水孔，从而使副通水孔从封闭状态变为开启状态，增加可开启孔的数目，完成缓目的，设置滑轮降低弹力绳的损耗。
