申请日2021.04.13
公开日期2021.11.05
IPC分类B01D29/03;B01D29/90
摘要

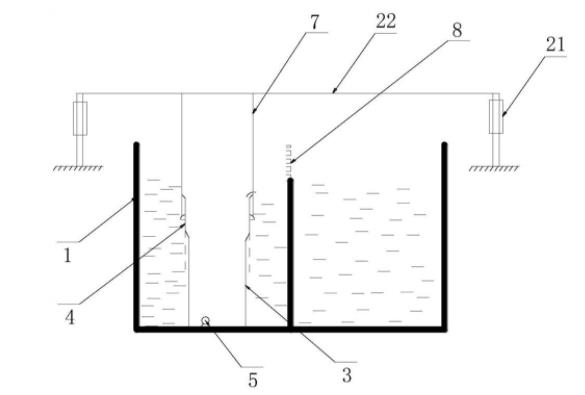

本实用新型涉及一种新型去除污水轻质悬浮物的装置，采用以下技术方案:包括污水集水井、压榨板，所述污水集水井两侧设有液压提升装置，所述污水集水井内设收集槽，所述收集槽与移动壁之间设有滑动密封装置，所述液压提升装置与移动壁连接，所述收集槽内设有转料泵，所述转料泵将含轻质悬浮物的污水转至压榨板框间处理。
权利要求
1.一种新型去除污水轻质悬浮物的装置，包括污水集水井、压榨板，其特征在于，所述污水集水井两侧设有液压提升装置，所述污水集水井内设收集槽，所述收集槽与移动壁之间设有滑动密封装置，所述液压提升装置与移动壁连接，所述收集槽内设有转料泵，所述转料泵将含轻质悬浮物的污水转至压榨板框间处理。
2.根据权利要求1所述的新型去除污水轻质悬浮物的装置，其特征在于，所述滑动密封装置包括移动导轨、密封件、密封橡胶片，所述收集槽和移动壁之间通过移动导轨滑动连接，所述收集槽和移动壁之间设有密封件，所述移动导轨内设有密封橡胶片。
3.根据权利要求1所述的新型去除污水轻质悬浮物的装置，其特征在于，所述液压提升装置包括液压缸、支撑杆，所述支撑杆两端与液压缸的输出轴连接。
4.根据权利要求3所述的新型去除污水轻质悬浮物的装置，其特征在于，所述支撑杆通过钢丝绳与移动壁连接。
5.根据权利要求1所述的新型去除污水轻质悬浮物的装置，其特征在于，所述转料泵通过软管与压榨板连通。
说明书
一种新型去除污水轻质悬浮物的装置
技术领域
本实用新型涉及污水处理领域，具体涉及一种新型去除污水轻质悬浮物的装置。
背景技术
大豆粉、玉米粉等农作物粉料是一种常见的发酵基，广泛应用于生物发酵、生物制品等行业，但发酵结束后污水站含有大量黏稠轻质悬浮物，由于污水异味要求集水井中加盖密封，人工开盖打捞异味较大，用现有格栅、筛网不能有效去除，进入污水系统导致污水沉降性变差、气浮罐经常堵塞，影响污水正常运行。
目前国家环境管理要求日趋完善、严格，污水站对于各类生产型企业也是必要设施，但对于污水中轻质悬浮物较多、不易除去，严重影响污水正常运行及能源消耗提升。
实用新型内容
针对现有技术的不足，本实用新型提供了一种新型去除污水轻质悬浮物的装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型采用以下技术方案:
一种新型去除污水轻质悬浮物的装置，包括污水集水井、压榨板，所述污水集水井两侧设有液压提升装置，所述污水集水井内设收集槽，所述收集槽与移动壁之间设有滑动密封装置，所述液压提升装置与移动壁连接，所述收集槽内设有转料泵，所述转料泵将含轻质悬浮物的污水转至压榨板框间处理。
优选的，所述滑动密封装置包括移动导轨、密封件、密封橡胶片，所述收集槽和移动壁之间通过移动导轨滑动连接，所述收集槽和移动壁之间设有密封件，所述移动导轨内设有密封橡胶片。
优选的，所述液压提升装置包括液压缸、支撑杆，所述支撑杆两端与液压缸的输出轴连接。
优选的，所述支撑杆通过钢丝绳与移动壁连接。
优选的，所述转料泵通过软管与压榨板连通。
本实用新型相对于现有技术，具有以下有益效果：
一、本实用新型不需要人工打开密闭集水井捞取污水表面粘稠悬浮物，减少异味挥发、降低人工操作强度；
二、本实用新型能够减少污水后续操作系统中悬浮物浓度，使得后续气浮、沉降效果变好，减少堵塞气浮的频次；
三、本实用新型能够减少投加聚合氯化铝、聚丙烯酰胺的投加量，节省污水运行成本；
四、本实用新型能够增加污水日处理量，降低污水单位运行成本。
