申请日2021.04.13
公开日期2021.11.02
IPC分类C02F1/00
摘要
本实用新型提供一种污水处理设备用固液分离设备，涉及污水处理技术领域，它是由支撑板、收集箱、转杆、挡流板和控制机构构成，所述支撑板的侧面固定安装有收集箱，所述收集箱的侧面贯穿设置有转杆，所述转杆的表面固装有挡流板。本实用新型在实际使用时，固体物料从密封罩内排出时，挡流板可以增大收集箱的收集范围，进而降低固体物料洒出的概率，并且在需要调节挡流板角度时，只需要拉动拉把，即可解除挡流板的限位，随后调节完成后，松开拉把即可限位挡流板，整体起到了通过挡流板来防止固体物料洒出的功能，同时可根据固体物料的抛出位置来动态的调节挡流板的角度，进而提高挡流板的使用效果，利于实际的使用。
权利要求

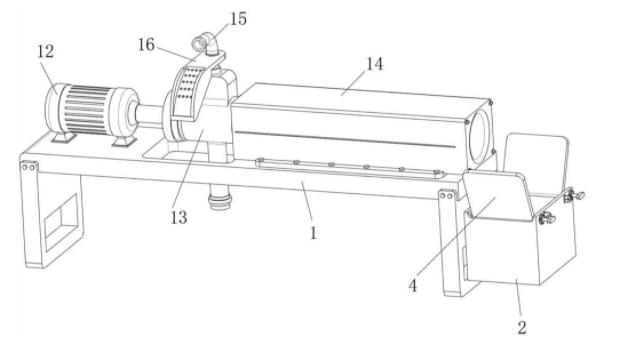

1.一种污水处理设备用固液分离设备，它是由支撑板(1)、收集箱(2)、转杆(3)、挡流板(4)和控制机构构成，其特征在于：所述支撑板(1)的侧面固定安装有收集箱(2)，所述收集箱(2)的侧面贯穿设置有转杆(3)，所述转杆(3)的表面固装有挡流板(4)。
2.根据权利要求1所述的一种污水处理设备用固液分离设备，其特征在于：所述控制机构包括齿轮(5)、转把(6)和立块(7)，所述齿轮(5)固定安装在转杆(3)的表面远离挡流板(4)的位置处，所述转杆(3)的一端装有转把(6)，所述立块(7)固定安装在收集箱(2)的侧面，所述立块(7)的侧面贯穿设置有短杆(8)，所述短杆(8)的一端固定安装有卡块(9)，所述短杆(8)的另一端固定安装有拉把(10)，所述拉把(10)与立块(7)之间固定安装有拉簧(11)。
3.根据权利要求1所述的一种污水处理设备用固液分离设备，其特征在于：所述转杆(3)与收集箱(2)之间转动连接，所述挡流板(4)为矩形块体结构。
4.根据权利要求2所述的一种污水处理设备用固液分离设备，其特征在于：所述卡块(9)与齿轮(5)的大小相适配，所述立块(7)与短杆(8)之间滑动连接。
5.根据权利要求2所述的一种污水处理设备用固液分离设备，其特征在于：所述支撑板(1)的顶面固定安装有电机(12)、进料仓头(13)和密封罩(14)，所述进料仓头(13)的表面连通有进料管(15)，所述进料管(15)的材质为铁，所述进料管(15)的表面设置有托举机构。
6.根据权利要求5所述的一种污水处理设备用固液分离设备，其特征在于：所述托举机构包括托盘(16)，所述托盘(16)的顶面靠近边缘位置处开设有斜槽(17)，所述斜槽(17)的内壁固装有防滑凸粒(18)。
7.根据权利要求6所述的一种污水处理设备用固液分离设备，其特征在于：所述防滑凸粒(18)均匀分布于斜槽(17)的内壁，所述防滑凸粒(18)的材质为异戊橡胶。
说明书
一种污水处理设备用固液分离设备
技术领域
本实用新型涉及污水处理技术领域，尤其涉及一种污水处理设备用固液分离设备。
背景技术
固液分离机也叫固液分离机，是一种将固态物质与液态物质分离的机器，生活中的很多地方都能看到固液分离机的身影，尤其在污水处理领域中，固液分离机大多用于分离污水中的固体和液体。
目前现有的固液分离设备在实际使用时，分离后的固体物料通常是存放在收集箱内，但是固体物料在排入收集箱的过程中，由于外界风力和其他环境因素的影响，固体物料可能会洒出收集箱，使得工作人员又需要手动收集洒落的固体物料，增加了劳动强度，不利于实际的使用。
实用新型内容
本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种污水处理设备用固液分离设备。
为了实现上述目的，本实用新型采用了如下技术方案：一种污水处理设备用固液分离设备，它是由支撑板、收集箱、转杆、挡流板和控制机构构成，所述支撑板的侧面固定安装有收集箱，所述收集箱的侧面贯穿设置有转杆，所述转杆的表面固装有挡流板。
优选的，所述控制机构包括齿轮、转把和立块，所述齿轮固定安装在转杆的表面远离挡流板的位置处，所述转杆的一端装有转把，所述立块固定安装在收集箱的侧面，所述立块的侧面贯穿设置有短杆，所述短杆的一端固定安装有卡块，所述短杆的另一端固定安装有拉把，所述拉把与立块之间固定安装有拉簧。
优选的，所述转杆与收集箱之间转动连接，所述挡流板为矩形块体结构。
优选的，所述卡块与齿轮的大小相适配，所述立块与短杆之间滑动连接。
优选的，所述支撑板的顶面固定安装有电机、进料仓头和密封罩，所述进料仓头的表面连通有进料管，所述进料管的材质为铁，所述进料管的表面设置有托举机构。
优选的，所述托举机构包括托盘，所述托盘的顶面靠近边缘位置处开设有斜槽，所述斜槽的内壁固装有防滑凸粒。
优选的，所述防滑凸粒均匀分布于斜槽的内壁，所述防滑凸粒的材质为异戊橡胶。
与现有技术相比，本实用新型的优点和积极效果在于，
1、本实用新型中，实际使用时，在固体物料从密封罩内排出时，挡流板可以增大收集箱的收集范围，进而降低固体物料洒出的概率，并且在需要调节挡流板角度时，只需要拉动拉把，此时拉把带动短杆运动，短杆带动卡块离开齿轮，这时即可用手握住挡流板的表面来调节挡流板的角度，调节挡流板角度时，挡流板通过转杆在收集箱上转动，在将挡流板调节到需要的角度后，松开拉把，此时由于拉簧的拉力，拉簧拉动拉把运动，拉把随后带动短杆运动，短杆带动卡块插入齿轮上的齿槽内，这时挡流板的角度被限位，以上整个起到了通过挡流板来防止固体物料洒出的功能，同时可根据固体物料的抛出位置来动态的调节挡流板的角度，进而提高挡流板的使用效果，利于实际的使用。
2、本实用新型中，实际使用时，在进料时，用户将输送污水的水管接入进料管上来进料，并将水管放在斜槽内壁上，这时斜槽内壁可以托举住水管，进而避免水管弯曲幅度过大而折坏，同时斜槽内壁上的防滑凸粒可以避免水管在输送污水的过程中位移，从而使得水管可以稳定的放置在斜槽内壁上，以上整个起到了通过托盘托举水管的功能，实际使用时，通过托盘的托举，可以避免水管弯折角度过大而影响使用寿命，同时防滑凸粒可以使得水管不易滑动，进而使得水管放置的更加稳定，提高了水管的使用寿命，利于实际的使用，且结构简单，适合大规模推广应用。
