申请日2021.03.24
公开日期2021.11.09
IPC分类C02F3/30;C02F7/00
摘要
本实用新型涉及污水处理技术领域，具体为一种曝气分置式MBR污水处理装置，包括处理装置本体和固定结构，所述处理装置本体包括外壳，所述外壳的内部开设有厌氧池，所述厌氧池的右侧开设有好氧池，所述好氧池的右侧开设有MBR膜池，所述MBR膜池的内部固定安装有固定架，所述固定架的内侧活动安装有膜丝，所述膜丝的上端固定连接有上连接管，所述膜丝的下端固定连接有下连接管，所述处理装置本体的内部安装有曝气结构，所述曝气结构包括连接块，所述MBR膜池的内部固定安装有连接块，所述连接块的顶端固定连接有电机。本实用新型通过设置有可旋转的曝气装置，可增加水与空气的接触面积，提高气体与液体溶解的效果，保证处理装置本体的实用性。
权利要求

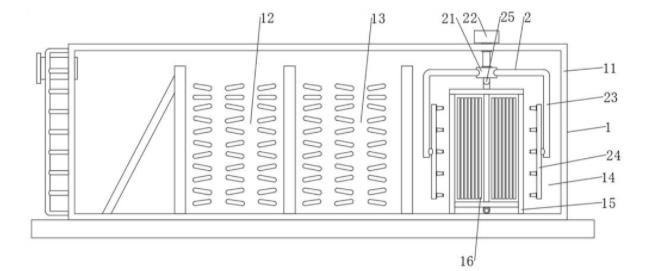

1.一种曝气分置式MBR污水处理装置，包括处理装置本体(1)和固定结构(3)，其特征在于：所述处理装置本体(1)包括外壳(11)，所述外壳(11)的内部开设有厌氧池(12)，所述厌氧池(12)的右侧开设有好氧池(13)，所述好氧池(13)的右侧开设有MBR膜池(14)，所述MBR膜池(14)的内部固定安装有固定架(15)，所述固定架(15)的内侧活动安装有膜丝(16)，所述膜丝(16)的上端固定连接有上连接管(17)，所述膜丝(16)的下端固定连接有下连接管(18)，所述处理装置本体(1)的内部安装有曝气结构(2)，所述曝气结构(2)包括连接块(21)，所述MBR膜池(14)的内部固定安装有连接块(21)，所述连接块(21)的顶端固定连接有电机(22)，所述连接块(21)的侧壁上固定焊接有连接杆(23)，所述连接杆(23)的底端固定连接有喷嘴(24)，所述连接块(21)的底面活动连接有进气管(25)，所述进气管(25)的底端固定连接有限位块(26)，所述限位块(26)的侧壁开设有通孔(27)。
2.根据权利要求1所述的一种曝气分置式MBR污水处理装置，其特征在于：所述处理装置本体(1)的内部安装有固定结构(3)，所述固定结构(3)包括上固定块(31)，所述固定架(15)的内侧面上固定连接有上固定块(31)，所述上固定块(31)的内部活动安装有压板(32)，所述压板(32)的底面固定连接有弹簧(33)，所述上固定块(31)的下侧固定安装有下固定块(34)，所述下固定块(34)的底面开设有豁槽(35)。
3.根据权利要求1所述的一种曝气分置式MBR污水处理装置，其特征在于：所述电机(22)固定安装在外壳(11)的顶面，所述电机(22)的下端贯穿外壳(11)的顶面，所述连接杆(23)呈“L”形构造，所述连接杆(23)的上端贯穿连接块(21)的侧壁，所述连接杆(23)的下端位于固定架(15)的外侧。
4.根据权利要求1所述的一种曝气分置式MBR污水处理装置，其特征在于：所述进气管(25)的底端贯穿外壳(11)的前侧壁，所述进气管(25)的顶端贯穿连接块(21)的底面，所述连接块(21)与固定架(15)活动连接，所述限位块(26)活动安装在连接块(21)的内侧。
5.根据权利要求2所述的一种曝气分置式MBR污水处理装置，其特征在于：所述上固定块(31)呈“U”字形构造，所述上固定块(31)共有两组，两组所述上固定块(31)分别安装在上连接管(17)的两端，所述压板(32)的顶面与上连接管(17)的底面贴合，所述弹簧(33)的底端与上固定块(31)的内侧底面固定连接。
6.根据权利要求2所述的一种曝气分置式MBR污水处理装置，其特征在于：所述下固定块(34)共有两组，两组所述下固定块(34)分别安装在下连接管(18)的两端，所述豁槽(35)的长度大于下连接管(18)的直径。
说明书
一种曝气分置式MBR污水处理装置
技术领域
本实用新型涉及污水处理技术领域，具体为一种曝气分置式MBR污水处理装置。
背景技术
在污水处理，水资源再利用领域，MBR又称膜生物反应器，是一种由活性污泥法与膜分离技术相结合的新型水处理技术。曝气指的是用向水中充气或机械搅动等方法增加水与空气接触面积，是废水需氧生物处理的中间工艺。
然而，现存的曝气装置大多固定安装在MBR膜组件的底面，在曝气作业时，只能单纯的对MBR膜组件底面位置进行曝气，曝气效果较差，使用不便。
因此，为了解决上述问题，提出一种曝气分置式MBR污水处理装置。
实用新型内容
本实用新型的在于提供一种曝气分置式MBR污水处理装置，以解决上述背景技术中提到的现存的曝气装置大多固定安装在MBR膜组件的底面，在曝气作业时，只能单纯的对MBR膜组件底面位置进行曝气，曝气效果较差，使用不便的问题。
为实现上述目的，本实用新型提供如下技术方案：一种曝气分置式MBR污水处理装置，包括处理装置本体和固定结构，所述处理装置本体包括外壳，所述外壳的内部开设有厌氧池，所述厌氧池的右侧开设有好氧池，所述好氧池的右侧开设有MBR膜池，所述MBR膜池的内部固定安装有固定架，所述固定架的内侧活动安装有膜丝，所述膜丝的上端固定连接有上连接管，所述膜丝的下端固定连接有下连接管，所述处理装置本体的内部安装有曝气结构，所述曝气结构包括连接块，所述MBR膜池的内部固定安装有连接块，所述连接块的顶端固定连接有电机，所述连接块的侧壁上固定焊接有连接杆，所述连接杆的底端固定连接有喷嘴，所述连接块的底面活动连接有进气管，所述进气管的底端固定连接有限位块，所述限位块的侧壁开设有通孔。
优选的，所述处理装置本体的内部安装有固定结构，所述固定结构包括上固定块，所述固定架的内侧面上固定连接有上固定块，所述上固定块的内部活动安装有压板，所述压板的底面固定连接有弹簧，所述上固定块的下侧固定安装有下固定块，所述下固定块的底面开设有豁槽。
优选的，所述电机固定安装在外壳的顶面，所述电机的下端贯穿外壳的顶面，所述连接杆呈“L”形构造，所述连接杆的上端贯穿连接块的侧壁，所述连接杆的下端位于固定架的外侧。
优选的，所述进气管的底端贯穿外壳的前侧壁，所述进气管的顶端贯穿连接块的底面，所述连接块与固定架活动连接，所述限位块活动安装在连接块的内侧。
优选的，所述上固定块呈“U”字形构造，所述上固定块共有两组，两组所述上固定块分别安装在上连接管的两端，所述压板的顶面与上连接管的底面贴合，所述弹簧的底端与上固定块的内侧底面固定连接。
优选的，所述下固定块共有两组，两组所述下固定块分别安装在下连接管的两端，所述豁槽的长度大于下连接管的直径。
与现有技术相比，本实用新型的有益效果是：本实用新型通过设置有可旋转的曝气装置，可增加水与空气的接触面积，提高气体与液体溶解的效果，保证处理装置本体的实用性。
1.设置有处理装置本体和曝气结构，使用时，可将气体通入进气管的底端，使进气管内部的气体进入限位块的内部，并经由通孔进入连接块的内部，然后气体会进入连接杆的内部，接着经由喷嘴喷出，以提高气体与水的接触面积，同时可启动电机，然后电机会带动连接块旋转，连接块会带着侧面的连接杆和喷嘴做圆周运动，实现对MBR膜池内部的水进行搅拌，加速水的流动，进一步加强气体与液体溶解的效果，保证处理装置本体的实用性。
2.设置有固定结构，在更换膜丝时，可先向下按压上连接管，使上连接管向下压动压板，然后压板会在上固定块的内部向下移动，并对压板底面的弹簧造成挤压，使膜丝和下连接管整体向下移动，接着下连接管会与下固定块内侧的底面底面贴合，然后可拉动下连接管，使下连接管经由豁槽从下固定块的内部拉出，即可实现对膜丝的拆卸，然后将新的膜丝上的上连接管卡在两组上固定块的内部，并向下压动上连接管，使下连接管的底端下降到与豁槽平行的位置，然后将下连接管卡进下固定块的内部，并松开对上连接管的压力，弹簧会扩张，将压板和上连接管向上顶起，使下连接管向上升起，然后下连接管的顶面就会与下固定块内部的顶面贴合，实现对膜丝的快捷安装，便于对膜丝进行更换，提高了处理装置本体的实用性。
