申请日2021.03.31
公开日期2021.11.02
IPC分类C02F1/40;C02F9/02
摘要
本实用新型公开了一种污水处理用悬浮物提取装置，包括船体、处理机构和收集箱，所述处理机构包括安装架、过滤箱和水泵，所述安装架一侧与船体固定连接，所述驱动机构包括支撑板、转盘和电机，所述转盘的偏心处固定连接有圆柱销，所述圆柱销转动连接有第一活动杆，所述第一活动杆另一端转动连接有第二活动杆，所述支撑板上还固定连接有第一导套，所述第二活动杆底端滑动穿过第一导套，所述第二活动杆底端还固定连接有推动杆，所述推动杆底端固定连接有推板，所述安装架靠近推板一侧固定连接有第一过滤板，所述推板与第一过滤板接触，本实用新型可有效的收集污水中较小颗粒悬浮物和较大的悬浮物。
权利要求

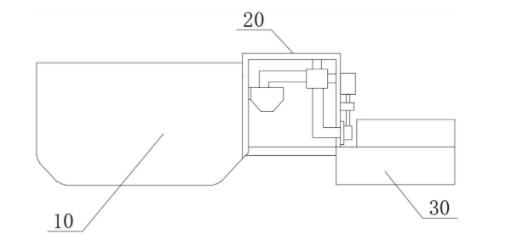

1.一种污水处理用悬浮物提取装置，其特征在于：包括船体(10)、处理机构(20)和收集箱(30)，所述收集箱(30)位于处理机构(20)下方，所述处理机构(20)包括安装架(21)、过滤箱(23)和水泵(22)，所述安装架(21)一侧与船体(10)固定连接，所述安装架(21)一侧设有驱动机构(24)，所述驱动机构(24)包括支撑板(241)、转盘(243)和电机，所述转盘(243)中心处与电机输出轴固定连接，所述转盘(243)的偏心处固定连接有圆柱销(242)，所述圆柱销(242)转动连接有第一活动杆(244)，所述第一活动杆(244)另一端转动连接有第二活动杆(245)，所述支撑板(241)上还固定连接有第一导套(246)，所述第二活动杆(245)底端滑动穿过第一导套(246)，所述第二活动杆(245)底端还固定连接有推动杆(26)，所述推动杆(26)底端固定连接有推板(27)，所述安装架(21)靠近推板(27)一侧固定连接有第一过滤板(28)，所述推板(27)与第一过滤板(28)接触。
2.根据权利要求1所述的一种污水处理用悬浮物提取装置，其特征在于：所述水泵(22)和过滤箱(23)均固定安装于安装架(21)内侧，所述过滤箱(23)内部固定连接有过滤网(231)，且所述过滤箱(23)底部呈锥形设置，所述水泵(22)输入端固定连接有吸水管(221)，所述吸水管(221)一端与第一过滤板(28)固定连接，所述水泵(22)输出端固定连接有出水管(222)，所述出水管(222)一端与过滤箱(23)顶部固定连接。
3.根据权利要求1所述的一种污水处理用悬浮物提取装置，其特征在于：所述收集箱(30)一端通过固定架与船体(10)固定连接，所述船体(10)顶部一侧开设有通口(31)，所述通口(31)与推板(27)呈同轴设置，所述收集箱(30)靠近通口(31)一侧设有箱门(301)，所述收集箱(30)内部还设有螺旋桨(33)和第二过滤板(34)。
4.根据权利要求1所述的一种污水处理用悬浮物提取装置，其特征在于：所述收集箱(30)顶部两侧均固定连接有导板(32)。
5.根据权利要求1所述的一种污水处理用悬浮物提取装置，其特征在于：所述安装架(21)靠近推动杆(26)一侧固定连接有第二导套(25)，所述推动杆(26)滑动穿过第二导套(25)。
说明书
一种污水处理用悬浮物提取装置
技术领域
本实用新型涉及污水处理设备技术领域，具体为一种污水处理用悬浮物提取装置。
背景技术
污水处理为使污水达到排入某一水体或再次使用的水质要求对其进行净化的过程，污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。
在对河流中的污水进行处理时，污水中存在着大量的漂浮物，人工打捞费时费力，但是如果利用水泵对污水直接进行吸取，则难以将污水中的悬浮物除去，且在吸取过程中较大的悬浮物容易堵塞管道，影响收集，不能很好的对污水中较小颗粒悬浮物和较大的悬浮物收集。
实用新型内容
本实用新型的目的在于提供一种污水处理用悬浮物提取装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种污水处理用悬浮物提取装置，包括船体、处理机构和收集箱，所述收集箱位于处理机构下方，所述处理机构包括安装架、过滤箱和水泵，所述安装架一侧与船体固定连接，所述安装架一侧设有驱动机构，所述驱动机构包括支撑板、转盘和电机，所述转盘中心处与电机输出轴固定连接，所述转盘的偏心处固定连接有圆柱销，所述圆柱销转动连接有第一活动杆，所述第一活动杆另一端转动连接有第二活动杆，所述支撑板上还固定连接有第一导套，所述第二活动杆底端滑动穿过第一导套，所述第二活动杆底端还固定连接有推动杆，所述推动杆底端固定连接有推板，所述安装架靠近推板一侧固定连接有第一过滤板，所述推板与第一过滤板接触。
优选的，所述水泵和过滤箱均固定安装于安装架内侧，所述过滤箱内部固定连接有过滤网，且所述过滤箱底部呈锥形设置，所述水泵输入端固定连接有吸水管，所述吸水管一端与第一过滤板固定连接，所述水泵输出端固定连接有出水管，所述出水管一端与过滤箱顶部固定连接。
优选的，所述收集箱一端通过固定架与船体固定连接，所述船体顶部一侧开设有通口，所述通口与推板呈同轴设置，所述收集箱靠近通口一侧设有箱门，所述收集箱内部还设有螺旋桨和第二过滤板。
优选的，所述收集箱顶部两侧均固定连接有导板。
优选的，所述安装架靠近推动杆一侧固定连接有第二导套，所述推动杆滑动穿过第二导套。
与现有技术相比，本实用新型的有益效果是：
1、本实用新型通过船体、处理机构和收集箱的配合，将船体驶入到河中，则可通过船体控制处理机构和收集箱的移动，控制水泵、电机和螺旋桨工作，水泵通过吸水管抽取河内的悬浮物到第一过滤板旁，通过第一过滤网对污水进行过滤，污水中较小颗粒悬浮物进入到吸水管和出水管到过滤箱内，较小颗粒悬浮物滞留在过滤网上，污水再从过滤箱底部重新流出到河内，而较大的颗粒悬浮物则会被第一过滤板挡住无法进入到进水管中，而电机会带动转盘转动，转盘会使第一活动杆工作，第一活动杆再带动第二活动杆转动，则第二活动杆会反复推动推动杆和推板做上下移动，则推板会对推动第一过滤板上较大的悬浮物通过通口进入到收集箱内，且通过螺旋桨的旋转会产生旋涡使较大的悬浮物朝螺旋桨方向移动，则更有利于将悬浮物收集到收集箱内。
