申请日2021.07.19
公开日期2021.12.10
IPC分类B01D29/50;B01D29/33
摘要
本实用新型公开了一种纯水制备装置水循环组件，包括罐体外壳以及防泥机构，所述罐体外壳顶部可拆卸连接有盖板，所述防泥机构包括套壳、回水管、内壳、第一法兰盘、上壳体、密封盖、第二法兰盘、下壳体以及挡水壳，第一固定孔与第二固定孔内部插入固定柱，旋转手柄九十度，手柄带动固定柱旋转，使限位块卡在第二固定孔外，受到弹簧弹力盖板与支撑环紧密贴合，便于对盖板与支撑环固定，从而便于净水滤芯更换；下壳体上多个滤液孔的设置，使污水中的污泥无法通过下壳体，从而避免液位传感器的检测头沾染上淤泥导致失灵，通过内壳上多个喷水孔喷洒在下壳体外壁，进行下壳体外壁的淤泥冲刷，便于对清理。
权利要求
1.一种纯水制备装置水循环组件，包括罐体外壳(1)以及防泥机构(3)，其特征在于：所述罐体外壳(1)顶部可拆卸连接有盖板(15)，所述罐体外壳(1)内部安装有净水滤芯(2)，所述净水滤芯(2)上设有排水管(21)，所述防泥机构(3)包括套壳(31)、回水管(32)、内壳、第一法兰盘(34)、上壳体(35)、密封盖(351)、第二法兰盘(354)、下壳体(355)以及挡水壳(37)，所述排水管(21)通过回水管(32)与套壳(31)连通，所述套壳(31)外壁设置有回水管(32)，所述上壳体(35)内部安装有液位传感器(4)，所述内壳内壁设有喷水孔(331)，所述下壳体(355)外壁开设有滤液孔(356)。
2.根据权利要求1所述的一种纯水制备装置水循环组件，其特征在于：所述罐体外壳(1)外壁连通有进水管(11)，所述罐体外壳(1)底部连通有排污管(12)，所述罐体外壳(1)顶部固定有支撑环(14)，所述支撑环(14)顶部对称开设有供固定柱(161)穿过的第一固定孔(141)。
3.根据权利要求2所述的一种纯水制备装置水循环组件，其特征在于：所述盖板(15)顶部对称开设有供固定柱(161)穿过的第二固定孔(151)，所述固定柱(161)一端固定有两个限位块(162)，所述固定柱(161)另一端固定有手柄(16)，所述排水管(21)贯穿盖板(15)与净水滤芯(2)连通，所述固定柱(161)外壁套接有弹簧(163)，所述弹簧(163)一端与手柄(16)固定连接。

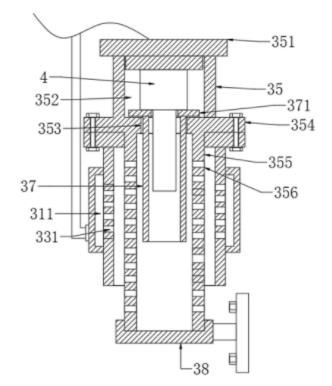

4.根据权利要求1所述的一种纯水制备装置水循环组件，其特征在于：所述套壳(31)内部设有空腔(311)，所述套壳(31)套接在内壳外壁，且套壳(31)与内壳固定连接，所述回水管(32)上安装有电磁阀。
5.根据权利要求4所述的一种纯水制备装置水循环组件，其特征在于：所述内壳内部为空心结构，所述喷水孔(331)设有多个，多个喷水孔(331)等距设置在内壳内壁，所述内壳顶部固定有第一法兰盘(34)。
6.根据权利要求5所述的一种纯水制备装置水循环组件，其特征在于：所述上壳体(35)顶部设有容纳槽(352)，所述容纳槽(352)内部螺纹连接有密封盖(351)，所述密封盖(351)底部设有液位传感器(4)。
7.根据权利要求6所述的一种纯水制备装置水循环组件，其特征在于：所述容纳槽(352)内底部设有通孔(353)，所述上壳体(35)外壁固定有第二法兰盘(354)，所述第一法兰盘(34)与第二法兰盘(354)通过螺栓固定连接。
8.根据权利要求7所述的一种纯水制备装置水循环组件，其特征在于：所述上壳体(35)一端设有下壳体(355)，所述滤液孔(356)设有多个，多个所述滤液孔(356)等距开设在下壳体(355)外壁，所述下壳体(355)为空心结构。
9.根据权利要求8所述的一种纯水制备装置水循环组件，其特征在于：所述通孔(353)内部贯穿有挡水壳(37)，所述挡水壳(37)顶部固定有限位环(371)，所述挡水壳(37)内部为空心结构，所述挡水壳(37)过盈连接在通孔(353)内部。
10.根据权利要求9所述的一种纯水制备装置水循环组件，其特征在于：所述下壳体(355)底部设有固定底座(38)，所述固定底座(38)顶部开设有供下壳体(355)螺纹连接的螺纹槽，所述固定底座(38)侧壁固定有支架，所述支架与罐体外壳(1)内壁固定连接。
说明书
一种纯水制备装置水循环组件
技术领域
本实用新型涉及纯水制备技术领域，具体为一种纯水制备装置水循环组件。
背景技术
目前，纯水是一种无机化合物，化学式为H2O，具有一定结构的液体，虽然它没有刚性，但它比气态水分子的排列有规则得多。在液态水中，水的分子并不是以单个分子形式存在，而是有若干个分子以氢键缔合形成水分子簇(H2O)，因此水分子的取向和运动都将受到周围其他水分子的明显影响。纯水在制备过程中需要使用到除铁锰过滤器去除自来水中的铁和锰。
但是，现存的除铁锰过滤器，虽然能够通过液位检测器检测污液腔内污液，便于将污液腔内存留的污液能够及时排出，但是污液腔内的污泥与液位检测器接触后容易导致液位检测器失灵，造成无法再次使用，因此，我们提出一种纯水制备装置水循环组件。
实用新型内容
本实用新型的目的在于提供一种纯水制备装置水循环组件，通过套壳、回水管、内壳、第一法兰盘、上壳体、密封盖、第二法兰盘、下壳体以及挡水壳配合，避免液位传感器的检测头沾染上淤泥导致失灵，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种纯水制备装置水循环组件，包括罐体外壳以及防泥机构，所述罐体外壳顶部可拆卸连接有盖板，所述罐体外壳内部安装有净水滤芯，所述净水滤芯上设有排水管，所述防泥机构包括套壳、回水管、内壳、第一法兰盘、上壳体、密封盖、第二法兰盘、下壳体以及挡水壳，所述排水管通过回水管与套壳连通，所述套壳外壁设置有回水管，所述上壳体内部安装有液位传感器，所述内壳内壁设有喷水孔，所述下壳体外壁开设有滤液孔。
优选的，所述罐体外壳外壁连通有进水管，所述罐体外壳底部连通有排污管，所述罐体外壳顶部固定有支撑环，所述支撑环顶部对称开设有供固定柱穿过的第一固定孔。
优选的，所述盖板顶部对称开设有供固定柱穿过的第二固定孔，所述固定柱一端固定有两个限位块，所述固定柱另一端固定有手柄，所述排水管(21)贯穿盖板与净水滤芯连通，所述固定柱外壁套接有弹簧，所述弹簧一端与手柄固定连接。
优选的，所述套壳内部设有空腔，所述套壳套接在内壳外壁，且套壳与内壳固定连接，所述回水管上安装有电磁阀。
优选的，所述内壳内部为空心结构，所述喷水孔设有多个，多个喷水孔等距设置在内壳内壁，所述内壳顶部固定有第一法兰盘。
优选的，所述上壳体顶部设有容纳槽，所述容纳槽内部螺纹连接有密封盖，所述密封盖底部设有液位传感器。
优选的，所述容纳槽内底部设有通孔，所述上壳体外壁固定有第二法兰盘，所述第一法兰盘与第二法兰盘通过螺栓固定连接。
优选的，所述上壳体一端设有下壳体，所述滤液孔设有多个，多个所述滤液孔等距开设在下壳体外壁，所述下壳体为空心结构。
优选的，所述通孔内部贯穿有挡水壳，所述挡水壳顶部固定有限位环，所述挡水壳内部为空心结构，所述挡水壳过盈连接在通孔内部。
优选的，所述下壳体底部设有固定底座，所述固定底座顶部开设有供下壳体螺纹连接的螺纹槽，所述固定底座侧壁固定有支架，所述支架与罐体外壳内壁固定连接。
与现有技术相比，本实用新型的有益效果是：
1.本实用新型通过第一固定孔与第二固定孔内部插入固定柱，旋转手柄九十度，手柄带动固定柱旋转，使限位块卡在第二固定孔外，受到弹簧弹力盖板与支撑环紧密贴合，便于对盖板与支撑环固定，从而便于净水滤芯更换；
2.下壳体上多个滤液孔的设置，使污水中的污泥无法通过下壳体，从而避免液位传感器的检测头沾染上淤泥导致失灵，循环水通过内壳上多个喷水孔喷洒在下壳体外壁，进行下壳体外壁的淤泥冲刷，便于对清理。
（发明人：余智强; 余智胜; 张瑛）
