申请日2021.06.20
公开日期2021.12.17
IPC分类B01D35/30;C02F9/02
摘要
本实用新型涉及净水设备技术领域，且公开了一种便于更换滤芯的不锈钢一体化净水设备，包括净水箱。该便于更换滤芯的不锈钢一体化净水设备，通过向下挤压限位块，压缩第一弹簧，限位块带动齿条板下移，使得齿轮转动，齿轮旋转带动了转轴旋转，使得收卷轮也旋转，收紧拉绳，使得单个U形块内部的两个移动板相背移动，拉伸第二弹簧，使得单个U形块内部的两个卡块也相背移动，直至完全脱离安装块，解除了卡块对滤芯的固定作用，此时可将滤芯拆卸下来进行更换，松开限位块，在第一弹簧和第二弹簧的弹力作用下，将卡块抵入安装块中，直至完全卡合，重新将滤芯固定住，实现了滤芯便于拆卸更换的目的。
权利要求
1.一种便于更换滤芯的不锈钢一体化净水设备，包括净水箱（1），其特征在于：所述净水箱（1）内壁底部活动安装有数量为两个的U形块（2），所述U形块（2）顶部活动安装有滤芯（3），所述滤芯（3）左右两侧固定安装有一端与U形块（2）活动连接的安装块（4），所述U形块（2）内部且位于滤芯（3）左右两侧均开设有腔室（5），所述腔室（5）内壁前后两侧之间活动安装有转轴（6），所述转轴（6）外侧固定安装有齿轮（7），所述U形块（2）顶部活动安装有一端延伸至腔室（5）内部并与齿轮（7）啮合的齿条板（8），所述齿条板（8）顶部固定安装有限位块（9），所述限位块（9）底部固定安装有一端与U形块（2）固定连接且套在齿条板（8）外侧的第一弹簧（10），所述转轴（6）外侧且位于齿轮（7）前侧固定安装有收卷轮（11），单个所述U形块（2）内部的两个腔室（5）内壁上下两侧之间均活动安装有位于两个齿轮（7）相对一侧的移动板（12），所述收卷轮（11）外侧缠绕有一端与移动板（12）固定连接的拉绳（13），单个所述U形块（2）内部的两个移动板（12）相对一侧均固定安装有一端贯穿U形块（2）并延伸至安装块（4）内部与其卡接的卡块（14），所述移动板（12）与腔室（5）内壁之间固定安装有数量为两个且位于卡块（14）上下两侧的第二弹簧（15），所述净水箱（1）内壁左侧且位于滤芯（3）上方固定安装有增压泵（16），所述净水箱（1）内壁顶部固定安装有RO膜滤器（17），所述净水箱（1）右侧固定安装有一端延伸至其内部并与右侧滤芯（3）的进水端活动连接的自来水进水管（18），右侧所述滤芯（3）的出水端活动安装有一端与左侧滤芯（3）进水端活动连接的第一连接管（19），左侧所述滤芯（3）的出水端活动安装有一端与增压泵（16）进水端固定连接的第二连接管（20），所述增压泵（16）的出水端固定安装有一端延伸至净水箱（1）左侧的纯净水出水管（21），所述增压泵（16）与RO膜滤器（17）之间固定安装有第三连接管（22），所述RO膜滤器（17）的出水端固定安装有一端延伸至净水箱（1）右侧的污水出水管（23）。
2.根据权利要求1所述的一种便于更换滤芯的不锈钢一体化净水设备，其特征在于：所述净水箱（1）内部为中空设计且前侧铰接有箱门，净水箱（1）底部左右两侧均固定安装有底座，左右两侧底座呈对称分布。
3.根据权利要求1所述的一种便于更换滤芯的不锈钢一体化净水设备，其特征在于：所述净水箱（1）内壁左侧开设有与纯净水出水管（21）相适配的第一通孔，净水箱（1）内壁右侧从上至下依次开设有分别与污水出水管（23）和自来水进水管（18）相适配的第二通孔和第三通孔。
4.根据权利要求1所述的一种便于更换滤芯的不锈钢一体化净水设备，其特征在于：单个所述U形块（2）内部两个齿条板（8）相背一侧均固定安装有连接块，连接块与腔室（5）内壁活动连接。
5.根据权利要求1所述的一种便于更换滤芯的不锈钢一体化净水设备，其特征在于：所述U形块（2）内壁左右两侧均开设有与腔室（5）连通的穿孔，穿孔的大小与卡块（14）相适配。
6.根据权利要求1所述的一种便于更换滤芯的不锈钢一体化净水设备，其特征在于：所述腔室（5）内壁前后两侧均固定安装有轴承，转轴（6）通过轴承与腔室（5）活动连接。
说明书
一种便于更换滤芯的不锈钢一体化净水设备
技术领域
本实用新型涉及净水设备技术领域，具体为一种便于更换滤芯的不锈钢一体化净水设备。
背景技术
净水器也叫净水机或水质净化器，是按对水的使用要求对水质进行深度过滤及净化处理的水处理设备，其功能就是过滤水中的漂浮物、重金属、细菌、病毒、余氯、泥沙、铁锈和微生物等，其技术核心为滤芯装置中的过滤膜，主要技术来源于超滤膜、RO反渗透膜和纳滤膜三种，按管路设计等级划分可分为渐紧式净水器和自洁式净水器两大类。
净水器滤芯在长时间使用后，其净水功效会大大降低，因此需要定期进行更换，现有的净水器滤芯大多不方便拆卸，使得对滤芯的清洗更换极为不便，故而提出一种便于更换滤芯的不锈钢一体化净水设备来解决上述所提出的问题。
实用新型内容
（一）解决的技术问题
针对现有技术的不足，本实用新型提供了一种便于更换滤芯的不锈钢一体化净水设备，具备滤芯便于拆卸更换等优点，解决了净水器滤芯在长时间使用后，其净水功效会大大降低，因此需要定期进行更换，现有的净水器滤芯大多不方便拆卸，使得对滤芯的清洗更换极为不便的问题。
（二）技术方案

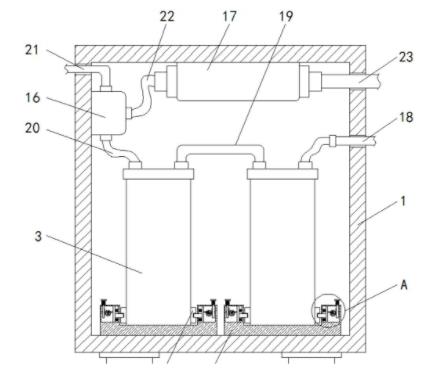

为实现上述滤芯便于拆卸更换的目的，本实用新型提供如下技术方案：一种便于更换滤芯的不锈钢一体化净水设备，包括净水箱，所述净水箱内壁底部活动安装有数量为两个的U形块，所述U形块顶部活动安装有滤芯，所述滤芯左右两侧固定安装有一端与U形块活动连接的安装块，所述U形块内部且位于滤芯左右两侧均开设有腔室，所述腔室内壁前后两侧之间活动安装有转轴，所述转轴外侧固定安装有齿轮，所述U形块顶部活动安装有一端延伸至腔室内部并与齿轮啮合的齿条板，所述齿条板顶部固定安装有限位块，所述限位块底部固定安装有一端与U形块固定连接且套在齿条板外侧的第一弹簧，所述转轴外侧且位于齿轮前侧固定安装有收卷轮，单个所述U形块内部的两个腔室内壁上下两侧之间均活动安装有位于两个齿轮相对一侧的移动板，所述收卷轮外侧缠绕有一端与移动板固定连接的拉绳，单个所述U形块内部的两个移动板相对一侧均固定安装有一端贯穿U形块并延伸至安装块内部与其卡接的卡块，所述移动板与腔室内壁之间固定安装有数量为两个且位于卡块上下两侧的第二弹簧，所述净水箱内壁左侧且位于滤芯上方固定安装有增压泵，所述净水箱内壁顶部固定安装有RO膜滤器，所述净水箱右侧固定安装有一端延伸至其内部并与右侧滤芯的进水端活动连接的自来水进水管，右侧所述滤芯的出水端活动安装有一端与左侧滤芯进水端活动连接的第一连接管，左侧所述滤芯的出水端活动安装有一端与增压泵进水端固定连接的第二连接管，所述增压泵的出水端固定安装有一端延伸至净水箱左侧的纯净水出水管，所述增压泵与RO膜滤器之间固定安装有第三连接管，所述RO膜滤器的出水端固定安装有一端延伸至净水箱右侧的污水出水管。
优选的，所述净水箱内部为中空设计且前侧铰接有箱门，净水箱底部左右两侧均固定安装有底座，左右两侧底座呈对称分布。
优选的，所述净水箱内壁左侧开设有与纯净水出水管相适配的第一通孔，净水箱内壁右侧从上至下依次开设有分别与污水出水管和自来水进水管相适配的第二通孔和第三通孔。
优选的，单个所述U形块内部两个齿条板相背一侧均固定安装有连接块，连接块与腔室内壁活动连接。
优选的，所述U形块内壁左右两侧均开设有与腔室连通的穿孔，穿孔的大小与卡块相适配。
优选的，所述腔室内壁前后两侧均固定安装有轴承，转轴通过轴承与腔室活动连接。
（三）有益效果
与现有技术相比，本实用新型提供了一种便于更换滤芯的不锈钢一体化净水设备，具备以下有益效果：
该便于更换滤芯的不锈钢一体化净水设备，通过向下挤压限位块，压缩第一弹簧，限位块带动齿条板下移，使得齿轮转动，齿轮旋转带动了转轴旋转，使得收卷轮也旋转，收紧拉绳，使得单个U形块内部的两个移动板相背移动，拉伸第二弹簧，使得单个U形块内部的两个卡块也相背移动，直至完全脱离安装块，解除了卡块对滤芯的固定作用，此时可将滤芯拆卸下来进行更换，松开限位块，在第一弹簧和第二弹簧的弹力作用下，将卡块抵入安装块中，直至完全卡合，重新将滤芯固定住，实现了滤芯便于拆卸更换的目的。
（发明人：吴红梅）
