申请日2021.06.18
公开日期2021.12.14
IPC分类B01F13/02;B01F5/02;C02F3/28
摘要
本实用新型属于一种用于厌氧反应器沼气搅拌装置，包括利浦厌氧反应器罐体，其特征在于在利浦厌氧反应器罐体的中部装有一个射流器，射流器用管路和三通与循环搅拌管道连通，管路上装有阀门一，并用三通装有一个汽水搅拌管道，汽水搅拌管道上端与沼气区连通。该实用新型将沼气引入液态状物料中，实现了对液态状物料污水纵向混合及气体搅拌结合的混合搅拌方式，将剧烈的气体释放，有效的破碎浮渣结壳，提高了反应效果。
权利要求
1.一种用于厌氧反应器沼气搅拌装置，包括利浦厌氧反应器罐体(1)，其上面装有圆锥形上盖(2)；在利浦厌氧反应器罐体(1)的腔中装有待反应的液态状物料(3)，液态状物料(3)经过反应会产生沼气集中在液态状物料(3)水面上的沼气区(4)；在利浦厌氧反应器罐体(1)左侧下端装一台循环泵(5)，循环泵(5)用吸口(6)与液态状物料(3)下部连通，用循环搅拌管道(10)与液态状物料(3)上部连通，循环搅拌管道(10)中间装有阀门二(9)，其特征在于在利浦厌氧反应器罐体(1)的中部装有一个射流器(7)，射流器(7)用管路(12)和三通与循环搅拌管道(10)连通，管路(12)上装有阀门一(8)，并用三通装有一个汽水搅拌管道(11)，汽水搅拌管道(11)上端与沼气区(4)连通。
说明书
一种用于厌氧反应器沼气搅拌装置
技术领域
本实用新型属于搅拌装置，特别涉及一种用于厌氧反应器沼气搅拌装置。
背景技术
传统的利浦厌氧反应器的搅拌由循环泵和搅拌器组成，其中循环泵实现罐内污水物料的竖向流动，搅拌器实现罐内污水物料的横向流动。
在利浦厌氧反应器处理含较大量轻杂质的物料（餐厨垃圾、秸秆物料等）时，会出现浮渣累积现象，影响产气及厌氧消化反应效果，甚至会出现结壳。
发明内容
本发明的目的在于克服上述技术不足，提供一种在搅拌罐壁中间的喷嘴与循环搅拌管道的三通之间装有管道，在管道中间用三通装有汽水搅拌管道与沼气连通的一种用于厌氧反应器沼气搅拌装置。

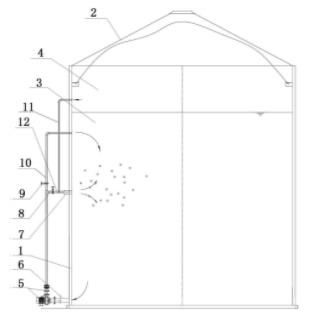

本实用新型解决技术问题所采用的技术方案是：一种用于厌氧反应器沼气搅拌装置，包括利浦厌氧反应器罐体1，其上面装有圆锥形上盖2；在利浦厌氧反应器罐体1的腔中装有待反应的液态状物料3，液态状物料3经过反应会产生沼气集中在液态状物料3水面上的沼气区4；在利浦厌氧反应器罐体1的左侧下端装一台循环泵5，循环泵5用吸口6与液态状物料3下部连通，用循环搅拌管道10与液态状物料3上部连通，循环搅拌管道10中间装有阀门二9，其特征在于在利浦厌氧反应器罐体1的中部装有一个射流器7，射流器7用管路12和三通与循环搅拌管道10连通，管路12上装有阀门一8，并用三通装有一个汽水搅拌管道11，汽水搅拌管道11上端与沼气区4连通。
本实用新型的有益效果是：该实用新型将沼气引入液态状物料中，实现了对液态状物料污水纵向混合及气体搅拌结合的混合搅拌方式，将剧烈的气体释放，有效的破碎浮渣结壳，提高了反应效果。
（发明人：于金巧; 王洪超; 李晓旭; 毕博秋; 都兴川; 缪立轩）
