申请日2021.06.30
公开日期2021.12.14
IPC分类C02F1/40;B01D17/02
摘要
本实用新型公开了油脂分离处理设备，属于餐饮废水处理设备领域。该设备包括：收纳筒、内筒和吸油器，收纳筒的一侧与进水管连通，另一侧与排水管连通，内筒设置在收纳筒内，一端与收纳筒连通，另一端与排水管连通，吸油器收容在内筒与收纳筒的腔体连通的一端内，进水管将废水排放至收纳筒内，当废水在收纳筒内达到预定高度时进入到内筒内，吸油器在内筒内吸收废水内的油脂，内筒将吸收油脂后的废水从排水管排出。本实用新型通过吸油器吸除内筒内废水中的油脂，能够在废水进入排水管前将油脂吸除，避免油脂随废水进入排水管，整个过程不借助额外动力，采用自然流自然分离，节能环保对设施要求低。
权利要求
1.油脂分离处理设备，其特征在于，包括：
收纳筒，一侧与进水管连通，另一侧与排水管连通；
内筒，设置在收纳筒内，一端与收纳筒连通，另一端与排水管连通；
吸油器，收容在内筒与收纳筒的腔体连通的一端内；
所述进水管将废水排放至收纳筒内，当废水在收纳筒内达到预定高度时进入到内筒内，所述吸油器在内筒内吸收废水内的油脂，所述内筒将吸收油脂后的废水从排水管排出。
2.根据权利要求1所述油脂分离处理设备，其特征在于，
所述吸油器包括：
底部浮球，
连接杆，与底部浮球的一端连接；
顶部浮球，与连接杆的另一端连接。
3.根据权利要求2所述油脂分离处理设备，其特征在于，
所述顶部浮球是镂空结构；
在所述顶部浮球内收容有聚丙烯酰胺滤料或吸油棉丝。
4.根据权利要求2所述油脂分离处理设备，其特征在于，
所述内筒与收纳筒连通的一端底部设置有挡止部；
所述挡止部的直径小于底部浮球的直径预定尺寸。
5.根据权利要求2所述油脂分离处理设备，其特征在于，
所述底部浮球是与挡止部密封连接的配重结构；
所述吸油器的预定部分在悬浮在污水的水液上方。
6.根据权利要求5所述油脂分离处理设备，其特征在于，包括：
所述底部浮球包括：
吸油部，镂空结构并与连接杆连接，在吸油部内填充有聚丙烯酰胺滤料或吸油棉丝；
配重部，与吸油部可拆卸连接，当污水的水位降低至预定位置以下时，所述配重部与挡止部密封配合。
7.根据权利要求5所述油脂分离处理设备，其特征在于，包括：
至少两种不同重量的底部浮球；
所述底部浮球与连接杆可拆卸连接，当污水的水位降低至预定位置以下时，所述底部浮球与挡止部密封配合。
8.根据权利要求5所述油脂分离处理设备，其特征在于，
所述内筒是镂空结构，所述内筒侧壁内填充有聚丙烯酰胺滤料或吸油棉丝。
9.根据权利要求1所述油脂分离处理设备，其特征在于，
所述收纳筒是HDPE材质。
说明书
油脂分离处理设备
技术领域
本实用新型属于餐饮废水处理设备领域，具体是油脂分离处理设备。
背景技术
在商场厨房和制作饮食的区域排放的废水中含有大量的废油及动物油脂，而含有废油及动物油脂的餐饮废水的不易降解且附着能力强，存在堵塞管道，并在管道内形成污染物和异味的问题，因此需要提供一种能够在排污管道内分离油脂的处理设备。
发明内容
发明目的：提供油脂分离处理设备，以解决现有技术存在的上述问题。

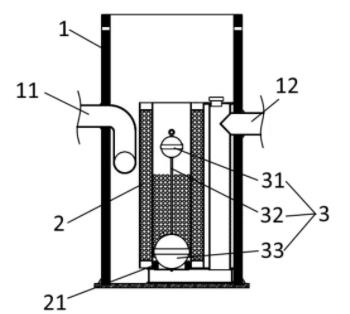

技术方案：油脂分离处理设备包括：收纳筒，一侧与进水管连通，另一侧与排水管连通。
内筒，设置在收纳筒内，一端与收纳筒连通，另一端与排水管连通。
吸油器，收容在内筒与收纳筒的腔体连通的一端内。
所述进水管将废水排放至收纳筒内，当废水在收纳筒内达到预定高度时进入到内筒内，所述吸油器在内筒内吸收废水内的油脂，所述内筒将吸收油脂后的废水从排水管排出。
在进一步的实施例中，所述吸油器包括：底部浮球。
连接杆，与底部浮球的一端连接。
顶部浮球，与连接杆的另一端连接。
在进一步的实施例中，所述顶部浮球是镂空结构。
在所述顶部浮球内收容有聚丙烯酰胺滤料或吸油棉丝。
在进一步的实施例中，所述内筒与收纳筒连通的一端底部设置有挡止部。
所述挡止部的直径小于底部浮球的直径预定尺寸。
在进一步的实施例中，所述底部浮球是与挡止部密封连接的配重结构。
所述吸油器的预定部分在悬浮在污水的水液上方。
在进一步的实施例中，所述底部浮球包括：吸油部，镂空结构并与连接杆连接，在吸油部内填充有聚丙烯酰胺滤料或吸油棉丝。
配重部，与吸油部可拆卸连接，当污水的水位降低至预定位置以下时，所述配重部与挡止部密封配合。
在进一步的实施例中，油脂分离处理设备包括：至少两种不同重量的底部浮球。
所述底部浮球与连接杆可拆卸连接，当污水的水位降低至预定位置以下时，所述底部浮球与挡止部密封配合，通过底部浮球与挡止部的密封配合，能够在污水的水位降低至预定位置以下时，对内筒进行密封，通过底部浮球的配重设计，能够利用油脂密度低于水液密度保证仅使水液进入排水管，将油脂留在内筒内，给工作人员留出更换吸油器的时间，整个油水分离过程不借助额外动力，采用自然流自然分离，节能环保对设施要求低，并且利用双浮球，底部浮球配重，配重介于油与水密度之间，根据不同场景配重不同，分离排放的油脂沉淀效率不同。
在进一步的实施例中，所述内筒是镂空结构，所述内筒侧壁内填充有聚丙烯酰胺滤料或吸油棉丝，通过聚丙烯酰胺滤料或吸油棉丝材料能够吸附污水中的油脂。
在进一步的实施例中，所述收纳筒是HDPE材质，通过采用HDPE材质的收纳筒，能够防老化冲撞耐压。
有益效果：本实用新型公开了油脂分离处理设备，该设备通过吸油器吸除内筒内废水中的油脂，能够在废水进入排水管前将油脂吸除，避免油脂随废水进入排水管，解决了油脂堵塞排水管，并在管道内形成污染物和异味的问题，整个过程不借助额外动力，采用自然流自然分离，节能环保对设施要求低。
（发明人：吴崇民）
