申请日2021.06.28
公开日期2021.12.14
IPC分类B01D21/18;B01D21/06;B01D21/26;B01D21/24
摘要
本实用新型涉及污水处理技术领域，且公开了一种污水处理用沉淀池，包括底座，所述底座的底部并位于紧靠外壁的位置固定连接有淤泥收集池。该污水处理用沉淀池，通过推力装置推动水流进行流动并进行旋转，从而对污水内部淤泥进行沉淀，设置连接支架、集废槽、收集板和收集箱，推流装置推动水流向外侧流动，污水表面的漂浮垃圾在水波的推动下移动至收集板的上方，而后在水流的冲击下进入至集废槽的内部，传动筒通过连接支架带动集废槽进行转动，集废槽转动时会推动集废槽内部浮在水面的漂浮垃圾向外侧流动，使垃圾沿集废槽进入至收集箱的内部，通过收集箱对漂浮垃圾进行收集，从而无需再对污水进行过滤操作，降低了污水处理的工序。
权利要求

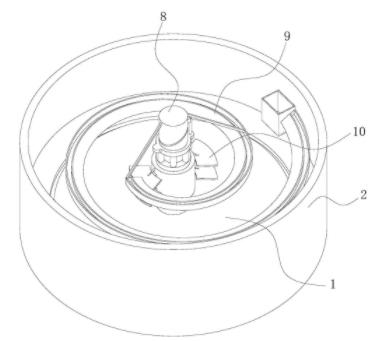

1.一种污水处理用沉淀池，包括底座(1)，其特征在于：所述底座(1)的底部并位于紧靠外壁的位置固定连接有淤泥收集池(2)，所述淤泥收集池(2)的底部固定连接有抽淤管道(3)，所述淤泥收集池(2)的靠外侧内壁固定连接有弧形挡板(4)，所述底座(1)的顶部并位于中间的位置固定连接有污水管道(5)，所述污水管道(5)的顶部通过支架固定连接有连接盘(6)，所述连接盘(6)的顶部并位于中间的位置固定连接有动力电机(7)，所述动力电机(7)的输出端固定连接有传动筒(8)，所述传动筒(8)的底部通过轴承与连接盘(6)的顶部转动连接，所述传动筒(8)的外壁设置有过滤装置(9)，所述污水管道(5)的外侧设置有推流装置(10)；
所述过滤装置(9)包括连接支架(91)、集废槽(92)、收集板(93)和收集箱(94)，所述连接支架(91)与传动筒(8)的外壁并位于靠近顶部的位置固定连接，所述集废槽(92)与连接支架(91)远离传动筒(8)的一端固定连接，所述收集板(93)与集废槽(92)的靠内侧外壁固定连接，所述收集箱(94)与集废槽(92)靠外侧的一端固定连接。
2.根据权利要求1所述的一种污水处理用沉淀池，其特征在于：所述推流装置(10)包括定位套(101)、传动杆(102)、铰链板(103)、卡杆(104)、限位卡槽(105)、传动套(106)和推流板(107)，所述定位套(101)与连接盘(6)的外壁并位于靠右侧的位置固定连接，所述传动杆(102)活动套接在定位套(101)的内部，所述铰链板(103)与传动杆(102)的靠上端左侧外壁固定连接，所述卡杆(104)通过铰链板(103)与传动杆(102)铰接，所述限位卡槽(105)开设在传动筒(8)的外壁，所述卡杆(104)远离铰链板(103)的一端卡接在限位卡槽(105)的内部，所述传动套(106)活动套接在污水管道(5)的外侧，所述传动杆(102)的下端与传动套(106)固定连接，所述推流板(107)通过铰链与传动套(106)的外壁转动连接。
3.根据权利要求1所述的一种污水处理用沉淀池，其特征在于：所述弧形挡板(4)的靠内侧端与底座(1)高度相等。
4.根据权利要求1所述的一种污水处理用沉淀池，其特征在于：所述收集板(93)由过滤网板制成。
5.根据权利要求1所述的一种污水处理用沉淀池，其特征在于：所述集废槽(92)的底部开设有过滤孔。
6.根据权利要求2所述的一种污水处理用沉淀池，其特征在于：所述推流板(107)的上侧壁与下侧壁通过铰链铰接有两个弹性支撑柱，两个弹性支撑柱远离推流板(107)的一端通过铰链与传动套(106)的外壁铰接。
7.根据权利要求2所述的一种污水处理用沉淀池，其特征在于：所述推流板(107)为螺旋状。
8.根据权利要求2所述的一种污水处理用沉淀池，其特征在于：所述限位卡槽(105)的轨迹形状为椭圆形，且右侧开口高度高于左侧开口高度。
说明书
一种污水处理用沉淀池
技术领域
本实用新型涉及污水处理技术领域，具体为一种污水处理用沉淀池。
背景技术
污水处理时需要先对污水进行沉淀，一般的沉淀池对淤泥进行沉淀后需要使用刮泥板对淤泥进行收集，刮泥板对淤泥进行刮除时淤泥容易向上再次混入至上侧水中，影响沉淀的效果，后续需再次进行沉淀并进行刮泥，影响沉淀的效率，并且一般的沉淀池不具有收集漂浮垃圾的功能，需要额外进行一次垃圾过滤的功能，给使用带来不便。
实用新型内容
(一)解决的技术问题
针对现有技术的不足，本实用新型提供了一种污水处理用沉淀池，解决了刮泥板影响沉淀效果和无法对漂浮垃圾进行收集的问题。
(二)技术方案
为实现上述的目的，本实用新型提供如下技术方案：一种污水处理用沉淀池，包括底座，所述底座的底部并位于紧靠外壁的位置固定连接有淤泥收集池，所述淤泥收集池的底部固定连接有抽淤管道，所述淤泥收集池的靠外侧内壁固定连接有弧形挡板，所述底座的顶部并位于中间的位置固定连接有污水管道，所述污水管道的顶部通过支架固定连接有连接盘，所述连接盘的顶部并位于中间的位置固定连接有动力电机，所述动力电机的输出端固定连接有传动筒，所述传动筒的底部通过轴承与连接盘的顶部转动连接，所述传动筒的外壁设置有过滤装置，所述污水管道的外侧设置有推流装置；
所述过滤装置包括连接支架、集废槽、收集板和收集箱，所述连接支架与传动筒的外壁并位于靠近顶部的位置固定连接，所述集废槽与连接支架远离传动筒的一端固定连接，所述收集板与集废槽的靠内侧外壁固定连接，所述收集箱与集废槽靠外侧的一端固定连接。
优选的，所述推流装置包括定位套、传动杆、铰链板、卡杆、限位卡槽、传动套和推流板，所述定位套与连接盘的外壁并位于靠右侧的位置固定连接，所述传动杆活动套接在定位套的内部，所述铰链板与传动杆的靠上端左侧外壁固定连接，所述卡杆通过铰链板与传动杆铰接，所述限位卡槽开设在传动筒的外壁，所述卡杆远离铰链板的一端卡接在限位卡槽的内部，所述传动套活动套接在污水管道的外侧，所述传动杆的下端与传动套固定连接，所述推流板通过铰链与传动套的外壁转动连接。
优选的，所述弧形挡板的靠内侧端与底座高度相等，污泥沉淀至底部时沿弧形挡板与底座之间的间隙进入至淤泥收集池的内部。
优选的，所述收集板由过滤网板制成，使污水能够流过收集板，通过收集板将漂浮垃圾进行过滤。
优选的，所述集废槽的底部开设有过滤孔，使进入至集废槽内部的污水能够向下排出，并使集废槽内部保持有水的状态，集废槽转动时推动内部垃圾在水面上向外侧移动。
优选的，所述推流板的上侧壁与下侧壁通过铰链铰接有两个弹性支撑柱，两个弹性支撑柱远离推流板的一端通过铰链与传动套的外壁铰接，通过两个弹性支撑柱对推流板进行支撑，推流板上下移动时在内部污水阻力的作用下会进行偏转，从而通过推流板推动水流向外侧流动。
优选的，所述限位卡槽的轨迹形状为椭圆形，且右侧开口高度高于左侧开口高度，通过限位卡槽带动卡杆进行上下移动。
优选的，所述推流板为螺旋状，使推流板上下移动推动水流向外侧流动的同时进行旋转。
与现有技术相比，本实用新型提供了一种污水处理用沉淀池，具备以下有益效果：
1、该污水处理用沉淀池，设置定位套、传动杆、铰链板、卡杆、限位卡槽、传动套和推流板，进行污水处理时，动力电机带动传动筒进行转动，传动筒转动时通过限位卡槽带动卡杆进行上下移动，卡杆通过铰链板带动传动杆进行上下移动，传动杆带动传动套进行上下移动，传动套进行上下移动时带动推流板进行上下晃动，推流板上下移动时在内部污水阻力的作用下会进行偏转，从而通过推流板推动水流向外侧流动，同时使水流进行低速旋转，水中的淤泥向下进行沉淀的同时在离心力的作用下向外侧移动，而后淤泥通过底座与弧形挡板之间的间隙进入至淤泥收集池的底部，自动对淤泥进行收集，无需刮板进行刮泥，提高了淤泥沉淀的效率和沉淀的效果。
2、该污水处理用沉淀池，设置连接支架、集废槽、收集板和收集箱，推流装置推动水流向外侧流动，污水表面的漂浮垃圾在水波的推动下移动至收集板的上方，而后在水流的冲击下进入至集废槽的内部，传动筒通过连接支架带动集废槽进行转动，集废槽转动时会推动集废槽内部浮在水面的漂浮垃圾向外侧流动，使垃圾沿集废槽进入至收集箱的内部，通过收集箱对漂浮垃圾进行收集，从而无需再对污水进行过滤操作，降低了污水处理的工序。
（发明人：王佳琦）
