申请日2021.06.25
公开日期2021.12.14
IPC分类B01F7/30;B01F15/00;C02F103/16;C02F9/04
摘要
本实用新型公开了一种电镀综合废水预处理装置，包括罐体，罐体上设有电机和过滤箱，电机的转轴端贯穿罐体并设有第一转杆，第一转杆上设有连杆和第一搅拌杆，连杆上转动连接有第二转杆，第二转杆的顶端设有齿轮，罐体的内壁设有齿环，齿轮和齿环相啮合，第二转杆上设有第二搅拌杆，罐体的内壁设有风机。本实用新型通过设置电机、齿环和齿轮，便于带动第二转杆在做圆周运动的同时，将进行自转，配合第二搅拌杆进行搅拌，本实用新型通过设置风机和过滤箱，起到过滤污水异味的目的，利于保护周围环境。
权利要求

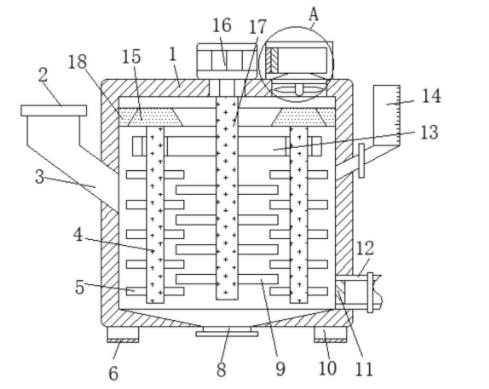

1.一种电镀综合废水预处理装置，包括罐体(1)，其特征在于：所述罐体(1)上设有电机(16)和过滤箱(21)，所述电机(16)的转轴端贯穿罐体(1)并设有第一转杆(17)，所述第一转杆(17)上设有连杆(13)和第一搅拌杆(9)，所述连杆(13)上转动连接有第二转杆(4)，所述第二转杆(4)的顶端设有齿轮(15)，所述罐体(1)的内壁设有齿环(18)，所述齿轮(15)和齿环(18)相啮合，所述第二转杆(4)上设有第二搅拌杆(5)，所述罐体(1)的内壁设有风机(19)。
2.根据权利要求1所述的一种电镀综合废水预处理装置，其特征在于：所述风机(19)的出风管连通过滤箱(21)。
3.根据权利要求1所述的一种电镀综合废水预处理装置，其特征在于：所述过滤箱(21)的内壁设有活性炭过滤棉(7)和活性炭过滤网(20)。
4.根据权利要求1所述的一种电镀综合废水预处理装置，其特征在于：所述罐体(1)的底端设有支腿(10)。
5.根据权利要求4所述的一种电镀综合废水预处理装置，其特征在于：所述支腿(10)的个数为四个，所述支腿(10)的底端设有减震垫(6)。
6.根据权利要求1所述的一种电镀综合废水预处理装置，其特征在于：所述罐体(1)的侧面设有进管(3)。
7.根据权利要求6所述的一种电镀综合废水预处理装置，其特征在于：所述进管(3)上设有盖帽(2)。
8.根据权利要求1所述的一种电镀综合废水预处理装置，其特征在于：所述罐体(1)的底端设有废料管(8)。
9.根据权利要求1所述的一种电镀综合废水预处理装置，其特征在于：所述罐体(1)的侧面设有药剂管(14)，所述药剂管(14)上设有阀门。
10.根据权利要求1所述的一种电镀综合废水预处理装置，其特征在于：所述罐体(1)的侧面设有出管(12)，所述出管(12)内设有陶瓷过滤板(11)。
说明书
一种电镀综合废水预处理装置
技术领域
本实用新型属于废水预处理技术领域，具体为一种电镀综合废水预处理装置。
背景技术
电镀废水的来源一般为：镀件清洗水；废电镀液；其他废水，包括冲刷车间地面，刷洗极板洗水，通风设备冷凝水，以及由于镀槽渗漏或操作管理不当造成的跑、冒、滴、漏的各种槽液和排水；设备冷却水，冷却水在使用过程中除温度升高以外，未受到污染。
电镀废水的水质、水量与电镀生产的工艺条件、生产负荷、操作管理与用水方式等因素有关，电镀废水的水质复杂，成分不易、致突变的剧毒物质。
目前，电镀综合废水含有较多的化学物质，需要添加药剂进行反应过滤，但现有预处理装置搅拌不够均匀，同时废水异味较为严重，严重影响周边环境。
实用新型内容
本实用新型的目的在于提供一种电镀综合废水预处理装置，以解决现有废水预处理装置搅拌不够均匀，且异味严重的问题。
为实现上述目的，本实用新型提供如下技术方案：一种电镀综合废水预处理装置，包括罐体，所述罐体上设有电机和过滤箱，通过设置有电机，便于带动第一转杆转动，所述电机的转轴端贯穿罐体并设有第一转杆，通过设置有第一转杆，便于带动第一搅拌杆和连杆转动，所述第一转杆上设有连杆和第一搅拌杆，通过设置有第一搅拌杆，便于搅拌污水，所述连杆上转动连接有第二转杆，通过设置有第二转杆，便于带动齿轮和第二搅拌杆转动，所述第二转杆的顶端设有齿轮，所述罐体的内壁设有齿环，所述齿轮和齿环相啮合，通过设置有齿轮和齿环，在第一转杆带动第二转杆做圆周运动的同时，将带动第二转杆进行自转，所述第二转杆上设有第二搅拌杆，通过设置有第二搅拌杆，便于搅拌污水，利于反应，所述罐体的内壁设有风机，该风机具有抽风功能。
优选的，所述风机的出风管连通过滤箱，通过设置有风机，便于将污水的异味导入到过滤箱内进行过滤。
优选的，所述过滤箱的内壁设有活性炭过滤棉和活性炭过滤网，通过设置有活性炭过滤棉和活性炭过滤网，便于吸附污水中的异味，利于保护周围环境。
优选的，所述罐体的底端设有支腿，通过设置有支腿，起到支撑罐体的目的。
优选的，所述支腿的个数为四个，所述支腿的底端设有减震垫，通过设置有减震垫，在污水搅拌混合的过程中，起到减震的目的。
优选的，所述罐体的侧面设有进管，通过设置有进管，便于向罐体内投放污水。
优选的，所述进管上设有盖帽，通过设置有盖帽，便于盖住进管。
优选的，所述罐体的底端设有废料管，废料管的底端设有阀门，通过设置有废料管，便于排出污水和杂质。
优选的，所述罐体的侧面设有药剂管，所述药剂管上设有阀门，药剂管上设有刻度，通过设置有药剂管，便于向污水中投放化学药剂。
优选的，所述罐体的侧面设有出管，出管上设有阀门，所述出管内设有陶瓷过滤板，通过设置有陶瓷过滤板，便于过滤污水中的杂质。
与现有技术相比，本实用新型的有益效果是：
1.本实用新型通过设置电机、齿环和齿轮，便于带动第二转杆在做圆周运动的同时，将进行自转，配合第二搅拌杆进行搅拌。
2.本实用新型通过设置风机和过滤箱，起到过滤污水异味的目的，利于保护周围环境。
（发明人：蒋骏杰; 蒋超; 郑美娟; 李龙; 黄林涛）
