申请日2021.08.09
公开日期2021.12.24
IPC分类B01D36/02
摘要
本申请涉及一种高炉冲渣水过滤装置，涉及污水处理的领域；其包括冲渣池以及设于冲渣池内的过滤组件，其中过滤组件包括过滤板以及过滤层，过滤层由铺设在冲渣池底部的鹅卵石形成；过滤板位于过滤层顶部，过滤板周向侧壁与冲渣池周向侧壁抵接，且过滤板可拆卸；冲渣池顶部为开口设置，冲渣池顶部设有吊装组件，吊装组件用于将过滤板吊出冲渣池；冲渣池内设有排水组件，排水组件位于过滤层内，且排水组件用于将经过过滤处理后的冲渣水排出。本申请达到了提高过滤板清理或更换的便利性的效果，从而便于进一步提高冲渣池对冲渣水的过滤处理效果。
权利要求

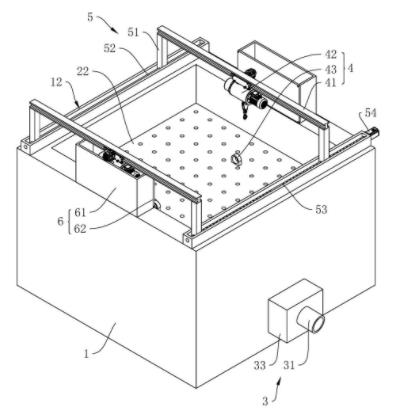

1.一种高炉冲渣水过滤装置，其特征在于：包括冲渣池(1)以及设于冲渣池(1)内的过滤组件(2)，其中过滤组件(2)包括过滤板(22)以及过滤层(21)，过滤层(21)由铺设在冲渣池(1)底部的鹅卵石形成；过滤板(22)位于过滤层(21)顶部，过滤板(22)周向侧壁与冲渣池(1)周向侧壁抵接，且过滤板(22)可拆卸；冲渣池(1)顶部为开口设置，冲渣池(1)顶部设有吊装组件(4)，吊装组件(4)用于将过滤板(22)吊出冲渣池(1)；冲渣池(1)内设有排水组件(3)，排水组件(3)位于过滤层(21)内，且排水组件(3)用于将经过过滤处理后的冲渣水排出。
2.根据权利要求1所述的一种高炉冲渣水过滤装置，其特征在于：所述冲渣池(1)内设有加强架(11)，加强架(11)顶部呈网格状，加强架(11)底部与冲渣池(1)底部固定，且加强架(11)正对冲渣池(1)的侧壁与冲渣池(1)抵接；过滤板(22)置于加强架(11)顶部。
3.根据权利要求1所述的一种高炉冲渣水过滤装置，其特征在于：所述吊装组件(4)包括安装架(41)、电葫芦(42)以及设于过滤板(22)上表面的吊环(43)，其中安装架(41)、电葫芦(42)以及吊环(43)均设有两个，两吊环(43)关于过滤板(22)中心对称；安装架(41)位于冲渣池(1)上方，电葫芦(42)设于安装架(41)底部，且与对应吊环(43)正对；电葫芦(42)将吊环(43)吊起，并使过滤板(22)底部高于冲渣池(1)顶部。
4.根据权利要求3所述的一种高炉冲渣水过滤装置，其特征在于：所述安装架(41)与冲渣池(1)滑移配合，滑移方向垂直于其自身长度方向；冲渣池(1)顶部设有用于带动安装架(41)滑移的滑移组件(5)，且冲渣池(1)平行于安装架(41)的侧壁顶部设有放置组件(6)，放置组件(6)用于放置电葫芦(42)。
5.根据权利要求4所述的一种高炉冲渣水过滤装置，其特征在于：所述冲渣池(1)内垂直于安装架(41)的两侧壁顶部开设有相互平行的滑移槽(12)，滑移组件(5)设于滑移槽(12)内，滑移组件(5)包括滑移杆(51)、导向杆(52)、双向丝杠(53)以及电机(54)，其中滑移杆(51)设有四个，每两个滑移杆(51)分别固设于安装架(41)两端侧，且每个滑移槽(12)内有两个滑移杆(51)；电机(54)设于其中一滑移槽(12)内，且电机(54)与双向丝杠(53)同轴固定，双向丝杠(53)远离电机(54)一端贯穿位于该滑移槽(12)内的两滑移杆(51)后与滑移槽(12)对应侧壁转动配合，双向丝杠(53)与其贯穿的滑移杆(51)均为螺纹配合，且双向丝杠(53)转动带动两滑移杆(51)相互靠近或远离；导向杆(52)位于另一滑移槽(12)内，导向杆(52)贯穿对应滑移杆(51)并与对应滑移杆(51)滑移配合，导向杆(52)以及双向丝杠(53)的长度方向均平行于滑移槽(12)长度方向。
6.根据权利要求4所述的一种高炉冲渣水过滤装置，其特征在于：所述放置组件(6)包括设于冲渣池(1)顶部的放置箱(61)以及与放置箱(61)对应的箱门(62)，其中两放置箱(61)相互正对的侧壁为开口设置，放置箱(61)开口正对电葫芦(42)；箱门(62)位于放置箱(61)开口处，且箱门(62)底部与放置箱(61)铰接配合，箱门(62)顶部与放置箱(61)通过螺栓固定。
7.根据权利要求1所述的一种高炉冲渣水过滤装置，其特征在于：所述排水组件(3)包括主排水管(31)、从排水管(32)以及抽水泵(33)，其中主排水管(31)一端封闭，另一端穿出冲渣池(1)；从排水管(32)连通设置在主排水管(31)周向侧壁，从排水管(32)靠近冲渣池(1)的一端为封闭设置，从排水管(32)周向侧壁开设有排水孔(321)，且鹅卵石无法穿过排水孔(321)；抽水泵(33)连通设置在主排水管(31)位于冲渣池(1)外的部分。
8.根据权利要求7所述的一种高炉冲渣水过滤装置，其特征在于：所述排水孔(321)处设有过滤棉芯(322)。
说明书
一种高炉冲渣水过滤装置
技术领域
本申请涉及污水过滤的领域，尤其是涉及一种高炉冲渣水过滤装置。
背景技术
高炉冲渣是高炉冶炼的末端工艺，高炉炼铁后会产生大量的高温炉渣，需通过冲渣水对其进行冷却；为对冲渣水做合理的二次利用，需对冲渣水进行过滤处理，冲渣水的过滤处理通过过滤装置完成。
现有的冲渣水过滤装置一般包括冲渣池以及设于冲渣池内的过滤组件，其中过滤组件包括过滤板，过滤板一般固设于冲渣池内；过滤板可对冲渣水内的渣滓做有效阻留，过滤装置对冲渣水过滤完毕后，对过滤板进行清理或更换。
针对上述中的相关技术，发明人认为存在以下缺陷：过滤板位于冲渣池内，不便对过滤板进行及时的清理或更换，从而导致长期使用后，过滤板过滤效果不佳，进而使冲渣池对冲渣水过滤效果不佳。
实用新型内容
为了便于解决过滤板不便及时清理或更换的问题，本申请提供一种高炉冲渣水过滤装置。
本申请提供的一种高炉冲渣水过滤装置采用如下的技术方案：
一种高炉冲渣水过滤装置，包括冲渣池以及设于冲渣池内的过滤组件，其中过滤组件包括过滤板以及过滤层，过滤层由铺设在冲渣池底部的鹅卵石形成；过滤板位于过滤层顶部，过滤板周向侧壁与冲渣池周向侧壁抵接，且过滤板可拆卸；冲渣池顶部为开口设置，冲渣池顶部设有吊装组件，吊装组件用于吊起过滤板；冲渣池内设有排水组件，排水组件位于过滤层内，且排水组件用于将经过过滤处理后的冲渣水排出。
通过采用上述技术方案，由冲渣池开口处将冲渣水注入冲渣池内，冲渣水依次经过过滤板以及由鹅卵石形成的过滤层的过滤处理，最终由排水组件对过滤完毕的冲渣水进行排出回收，过滤板以及过滤层的双重过滤，可以提高过滤后的冲渣水的纯度；定期地通过吊装组件将过滤板进行吊起，以便对过滤板进行清理或更换，过滤板的清理或更换，可以减小冲渣水中的杂质对过滤板造成堵塞的可能性，从而提高过滤板的过滤效果，进而提高冲渣池对冲渣水的处理效果。
可选的，冲渣池内设有加强架，加强架顶部呈网格状，加强架底部与冲渣池底部固定，且加强架正对冲渣池的侧壁与冲渣池抵接；过滤板置于加强架顶部。
通过采用上述技术方案，将过滤板置于加强架顶部，为过滤板的平稳放置提供了便利，从而便于提高冲渣水的过滤效果；同时加强架顶部呈网格状的设置，进一步提高了过滤板的放置稳定性。
可选的，吊装组件包括安装架、电葫芦以及设于过滤板上表面的吊环，其中安装架、电葫芦以及吊环均设有两个，两吊环关于过滤板中心对称；安装架位于冲渣池上方，电葫芦设于安装架底部，且与对应吊环正对；电葫芦将吊环吊起，并使过滤板底部高于冲渣池顶部。
通过采用上述技术方案，在需要将过滤板拆卸时，电葫芦下放吊钩，将吊钩挂入吊环，再控制电葫芦将吊环吊起，进而最终将过滤板平稳地由冲渣池取出，以便对过滤板进行清理或更换。
可选的，安装架与冲渣池滑移配合，滑移方向垂直于其自身长度方向；冲渣池顶部设有用于带动安装架滑移的滑移组件，且冲渣池平行于安装架的侧壁顶部设有放置组件，放置组件用于放置电葫芦。
通过采用上述技术方案，在对过滤板进行清理或更换处理后，通过电葫芦以及吊环等的配合，将过滤板置于加强架顶部；其次控制滑移组件带动安装架沿垂直于其自身长度的方向滑移，直至电葫芦可以被放置组件收纳，将电葫芦收纳，一方面对电葫芦做有效保护，另一方面，便于将冲渣水由冲渣池顶部开口处注入冲渣池内部。
可选的，冲渣池内垂直于安装架的两侧壁顶部开设有相互平行的滑移槽，滑移组件设于滑移槽内，滑移组件包括滑移杆、导向杆、双向丝杠以及电机，其中滑移杆设有四个，每两个滑移杆分别固设于安装架两端侧，且每个滑移槽内有两个滑移杆；电机设于其中一滑移槽内，且电机与双向丝杠同轴固定，双向丝杠远离电机一端贯穿位于该滑移槽内的两滑移杆后与滑移槽对应侧壁转动配合，双向丝杠与其贯穿的滑移杆均为螺纹配合，且双向丝杠转动带动两滑移杆相互靠近或远离；导向杆位于另一滑移槽内，导向杆贯穿对应滑移杆并与对应滑移杆滑移配合，导向杆以及双向丝杠的长度方向均平行于滑移槽长度方向。
通过采用上述技术方案，控制电机带动双向丝杠转动，此时由于导向杆的设置，使得两滑移杆仅可沿平行于滑移槽长度的方向滑移，且位于同一滑移槽内的两滑移杆为相互靠近或远离的滑移。
可选的，放置组件包括设于冲渣池顶部的放置箱以及与放置箱对应的箱门，其中两放置箱相互正对的侧壁为开口设置，放置箱开口正对电葫芦；箱门位于放置箱开口处，且箱门底部与放置箱铰接配合，箱门顶部与放置箱通过螺栓固定。
通过采用上述技术方案，电机带动双向丝杠转动，最终带动电葫芦向放置箱靠近，直至电葫芦完全进入放置箱内，将箱门向靠近放置箱顶部的方向转动，最终通过螺栓将箱门与放置箱固定，完成对电葫芦的收纳；放置箱以及箱门的设置，对电葫芦做有效保护，从而减小在向冲渣池内注入冲渣水时对电葫芦造成损坏的可能性。
可选的，排水组件包括主排水管、从排水管以及抽水泵，其中主排水管一端封闭，另一端穿出冲渣池；从排水管连通设置在主排水管周向侧壁，从排水管靠近冲渣池的一端为封闭设置，从排水管周向侧壁开设有排水孔，且鹅卵石无法穿过排水孔；抽水泵连通设置在主排水管位于冲渣池外的部分。
通过采用上述技术方案，在需要对过滤完毕的冲渣水进行回收时，打开抽水泵，此时经过过滤板以及过滤层过滤的冲渣水将由排水孔进入各个从排水管，并最终汇入主排水管内，并由主排水管排出，主排水管连通设置抽水泵的一端可以设置回收箱，以对过滤完毕的冲渣水进行回收。
可选的，排水孔处设有过滤棉芯。
通过采用上述技术方案，过滤棉芯的设置，可进一步有效阻留鹅卵石中进入从排水管，进而提高过滤效果。
综上所述，本申请包括以下至少一种有益技术效果：
1.在冲渣池顶部开口处设置吊装组件，定期地将过滤板由冲渣池内取出，以便过滤板的及时清理或更换，提高过滤板的过滤效率以及过滤效果，进而提高过滤组件对冲渣水的过滤处理效果；
2.在不需要对过滤网进行取出或放入的操作时，通过滑移组件使安装架带动电葫芦向对应放置箱靠近，直至电葫芦完全进入放置箱，将箱门关闭，以对电葫芦做有效保护；
3.在需要将过滤完毕的冲渣水进行回收时，打开抽水泵，此时过滤完毕的冲渣水将由排水孔进入从排水管，并最终汇入主排水管，有主排水管排出；排水孔以及过滤棉芯的设置，进一步提高了对冲渣水的过滤效果。
（发明人：兰大伟; 李学金; 杜鹏宇; 支国云; 周鹤松; 陈小阳; 王栋; 崔镇海; 胡臣; 王天威; 吕东魁; 孙利）
