申请日2021.08.09
公开日期2021.12.21
IPC分类B01D36/04
摘要
本实用新型公开了一种喷漆污水内循环处理装置，涉及喷漆污水处理技术领域，包括缓冲槽，所述缓冲槽的一侧依次开设有第一处理槽、第二处理槽、沉淀槽、清水槽和渣水槽，所述缓冲槽、第一处理槽和第二处理槽的内部均设置有电解铝装置本体。通过设置三个电解铝装置本体分别在缓冲槽、第一处理槽和第二处理槽中电解分离污水，使得污水中的漆渣和清水可以在沉淀槽中高效分离沉淀，使得工作人员可以抽出清水送入清水槽中，且把带有漆渣的水排入渣水槽中，再通过压榨机本体压榨带有漆渣的水，使得漆渣可以被工作人员集中收集，达到了高效处理的效果，如此不仅提高了漆渣处理效率，同时降低力漆渣处理成本。
权利要求

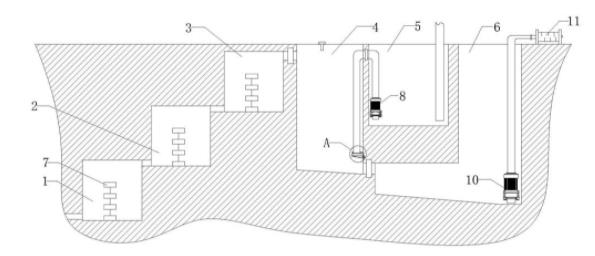

1.一种喷漆污水内循环处理装置，包括缓冲槽(1)，其特征在于：所述缓冲槽(1)的一侧依次开设有第一处理槽(2)、第二处理槽(3)、沉淀槽(4)、清水槽(5)和渣水槽(6)，所述缓冲槽(1)、第一处理槽(2)和第二处理槽(3)的内部均设置有电解铝装置本体(7)；
所述清水槽(5)和渣水槽(6)的内部分别设置有第一水泵(8)和第二水泵(10)，所述沉淀槽(4)的内部设置有贴合第一水泵(8)一端水管的过滤结构(9)，所述第二水泵(10)的一端通过水管固定连接有压榨机本体(11)；
所述过滤结构(9)包括位于沉淀槽(4)内部的固定杆(901)，所述固定杆(901)的表面活动安装有活动块(902)，所述活动块(902)的侧面固定连接有支撑架(903)，所述支撑架(903)与第一水泵(8)一端水管之间活动安装有过滤架(906)，所述过滤架(906)的内部固定安装有过滤网(907)。
2.根据权利要求1所述的一种喷漆污水内循环处理装置，其特征在于：所述缓冲槽(1)的侧面固定连接有污水管，所述清水槽(5)的内部设置有与喷房连接的清水管。
3.根据权利要求1所述的一种喷漆污水内循环处理装置，其特征在于：所述沉淀槽(4)的顶部设置有液位计。
4.根据权利要求1所述的一种喷漆污水内循环处理装置，其特征在于：所述第二处理槽(3)和沉淀槽(4)之间、沉淀槽(4)和清水槽(5)之间与清水槽(5)和渣水槽(6)之间均设置有电动阀。
5.根据权利要求1所述的一种喷漆污水内循环处理装置，其特征在于：所述清水槽(5)和渣水槽(6)的底部均为倾斜设置。
6.根据权利要求1所述的一种喷漆污水内循环处理装置，其特征在于：所述活动块(902)和支撑架(903)的底部共同固定连接有支撑杆(904)，所述支撑杆(904)的内部活动连接有贯穿固定杆(901)的螺钉(905)。
7.根据权利要求1所述的一种喷漆污水内循环处理装置，其特征在于：所述过滤架(906)的顶部固定安装有限位环(908)，所述限位环(908)套在第一水泵(8)一端水管底部的外侧。
8.根据权利要求1所述的一种喷漆污水内循环处理装置，其特征在于：所述第一水泵(8)一端水管的底部和沉淀槽(4)的内部均固定安装有限位块(909)，所述限位块(909)的底部通过橡胶块贴合过滤架(906)的顶部。
说明书
一种喷漆污水内循环处理装置
技术领域
本实用新型涉及喷漆污水处理技术领域，具体为一种喷漆污水内循环处理装置。
背景技术
在经济发展过程中，节能减排，从源头控制污染尤其重要，在喷漆的过程中，会产生很多污水。
现有技术中，一般喷漆污水吃力的过程中，工作人员都是通过加药剂分离水中的漆渣，但是此种处理方式不仅会导致漆渣处理效率低，还会导致漆渣处理成本高。
实用新型内容
本实用新型提供了一种喷漆污水内循环处理装置，具备便于高效处理的优点，以解决漆渣处理效率低和处理成本高的问题。
为实现便于高效处理的目的，本实用新型提供如下技术方案：一种喷漆污水内循环处理装置，包括缓冲槽，所述缓冲槽的一侧依次开设有第一处理槽、第二处理槽、沉淀槽、清水槽和渣水槽，所述缓冲槽、第一处理槽和第二处理槽的内部均设置有电解铝装置本体；
所述清水槽和渣水槽的内部分别设置有第一水泵和第二水泵，所述沉淀槽的内部设置有贴合第一水泵一端水管的过滤结构，所述第二水泵的一端通过水管固定连接有压榨机本体；
所述过滤结构包括位于沉淀槽内部的固定杆，所述固定杆的表面活动安装有活动块，所述活动块的侧面固定连接有支撑架，所述支撑架与第一水泵一端水管之间活动安装有过滤架，所述过滤架的内部固定安装有过滤网。
作为本实用新型的一种优选技术方案，所述缓冲槽的侧面固定连接有污水管，所述清水槽的内部设置有与喷房连接的清水管。
作为本实用新型的一种优选技术方案，所述沉淀槽的顶部设置有液位计。
作为本实用新型的一种优选技术方案，所述第二处理槽和沉淀槽之间、沉淀槽和清水槽之间与清水槽和渣水槽之间均设置有电动阀。
作为本实用新型的一种优选技术方案，所述清水槽和渣水槽的底部均为倾斜设置。
作为本实用新型的一种优选技术方案，所述活动块和支撑架的底部共同固定连接有支撑杆，所述支撑杆的内部活动连接有贯穿固定杆的螺钉。
作为本实用新型的一种优选技术方案，所述过滤架的顶部固定安装有限位环，所述限位环套在第一水泵一端水管底部的外侧。
作为本实用新型的一种优选技术方案，所述第一水泵一端水管的底部和沉淀槽的内部均固定安装有限位块，所述限位块的底部通过橡胶块贴合过滤架的顶部。
与现有技术相比，本实用新型提供了一种喷漆污水内循环处理装置，具备以下有益效果：
该喷漆污水内循环处理装置，通过设置三个电解铝装置本体分别在缓冲槽、第一处理槽和第二处理槽中电解分离污水，使得污水中的漆渣和清水可以在沉淀槽中高效分离沉淀，使得工作人员可以抽出清水送入清水槽中，且把带有漆渣的水排入渣水槽中，再通过压榨机本体压榨带有漆渣的水，使得漆渣可以被工作人员集中收集，达到了高效处理的效果，如此不仅提高了漆渣处理效率，同时降低力漆渣处理成本。
（发明人：林細毛; 林傳仁）
