公布日：2022.01.14
申请日：2021.11.15
分类号：C02F3/32(2006.01)I;C02F3/12(2006.01)I
摘要
本发明涉及一种河湖排污水体净化MABR耦合工艺系统及方法，涉及污水处理技术领域，耦合工艺系统采用沉淀+过滤+MABR的耦合工艺。排污水体依次通过沉沙区、过滤区、MABR净化区，经过治理后进入河湖水体中。本发明系统将沉淀、过滤和MABR膜技术结合，有效去除排污水体的污染物，大幅度降低排污水体对河湖水体的负荷冲击。本发明具有综合降解效率高、成本低、抗冲击负荷能力高等优势。
权利要求书

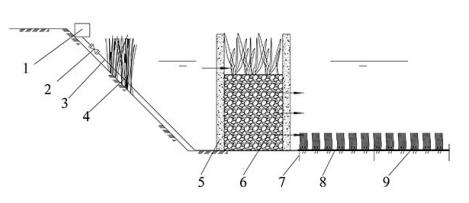

1.一种河湖排污水体净化MABR耦合工艺系统，其特征在于：排污水体依次进入沉沙区、过滤区、MABR净化区，经过治理后进入河湖水体中；所述沉沙区为排污水体至过滤区网格板（5）前端区域；所述过滤区采用垂直流湿地结构，是由网格板（4）、过滤填料（6）和水生植物（4）组成；所述MABR净化区为过滤区末端网格板（5）靠近河湖水体的区域；MABR净化区包括MABR膜单元（9）、固定支撑（7）和支气管路（8）。
2.根据权利要求1所述的一种河湖排污水体净化MABR耦合工艺系统，其特征在于：所述沉沙区和过滤区的浅水区域设置水生植物（4）。
3.根据权利要求1所述的一种河湖排污水体净化MABR耦合工艺系统，其特征在于：所述MABR膜单元（9）的供气系统采用岸侧供气设备（1）通过供气管路（3）供给，由控制阀（2）进行调节。
4.根据权利要求1所述的一种河湖排污水体净化MABR耦合工艺系统，其特征在于：所述MABR膜单元（9）通过支气管路（8）连接，通过固定支撑（7）将MABR膜单元（9）固定在河湖水体底部。
5.采用权利要求1的一种河湖排污水体净化MABR耦合工艺系统的使用方法，其特征在于：具体步骤如下：（1）沉沙区作为一级处理区沉淀排入的大颗粒杂质及沙石；（2）过滤区采用垂直流湿地结构，过滤较小杂质河颗粒，多孔结构也能够进一步净化水体；（3）经过前两级的净化后排口水体基本去除颗粒性杂质，仅剩溶解性污染物仍存在于水中，MABR净化区布置MABR膜组单元进一步净化水体、削减水体中的污染物，持续净化水体，使水体持续保持较好状态。
发明内容
本发明是采用沉淀+过滤+EHBR的耦合工艺，实现河湖排口的水质净化，综合发挥预处理拦截大量杂质，利用MABR膜优异的挂膜和供养性能，两者有效结合，高效去除排污水体中的污染物。
具体技术方案如下：一种河湖排污水体净化MABR耦合工艺系统及方法，其特征在于：排污水体依次通过沉沙区、过滤区、MABR净化区，经过治理后进入河湖水体中；具体步骤如下：（1）沉沙区作为一级处理区沉淀排入的大颗粒杂质及沙石；（2）过滤区采用垂直流湿地结构，过滤较小杂质河颗粒，多孔结构也能够进一步净化水体；（3）经过前两级的净化后排口水体基本去除颗粒性杂质，仅剩溶解性污染物仍存在于水中，MABR净化区布置MABR膜组单元进一步净化水体、削减水体中的污染物，持续净化水体，使水体持续保持较好状态。
所述沉沙区为排污水体至过滤区网格板前端区域。
所述沉沙区和过滤区的浅水区域设置水生植物。
所述MABR净化区为过滤区末端的网格板靠近河湖水体的区域。
所述过滤区采用垂直流湿地结构，是由网格板、过滤填料和水生植物组成。
所述过滤填料可为指石英砂、砾石、无烟煤、鹅卵石、锰砂、果壳滤料、陶粒、石榴石滤料、沸石填料、纤维束填料等的一种或多种组成多孔填料。
所述MABR净化区包括MABR膜单元、固定支撑和支气管路。
所述MABR膜单元的供气系统采用岸侧供气设备通过供气管路供给，由控制阀进行调节。
所述MABR膜单元通过支气管路连接，通过固定支撑将MABR膜单元固定在河湖水体底部。
所述MABR膜单元主要结构为MABR膜组件，所述MABR膜组件可为帘式或水草形式。
本发明的河湖排污水体净化MABR耦合工艺系统，工艺采用沉淀+过滤+MABR的耦合工艺。将沉淀、过滤和MABR膜技术结合，有效去除排污水体的污染物，大幅度降低排污水体对河湖水体的负荷冲击。本发明具有综合降解效率高、成本低、抗冲击负荷能力高等优势。
（发明人：赵亚男;田忠艳;曹翠翠;王国锋;李琦）
