公布日：2022.01.21
申请日：2021.12.22
分类号：C02F9/14(2006.01)I;C02F1/44(2006.01)I;C02F9/00(2006.01)N
摘要
本发明公开了一种高效降解的一体式污水处理设备，具体涉及污水处理技术领域，包括处理箱体，所述处理箱体的顶部一侧表面设有进水口，且处理箱体的顶部另一侧表面设有出水口，所述处理箱体的内部靠近进水口的一侧依次设置有初沉池、调节池、膜生物反应池、沉淀池和消毒池；本发明污水经过膜生物反应池的多重膜渗透吸附过滤，能够有效吸附降解污水中携带的颗粒物质，回流泵将消毒池内的污水从连通管输送到多个平行设置的喷头中，由喷头喷洒出合格的污水对超滤膜进行冲洗，并引导污水的下落，提高污水的排出效率，方便农村污水治理的快速施工；污水的冲刷动力带动着导流辊转动，可降低污水作用在初沉池的冲击力，提高了缓冲效果。
权利要求书

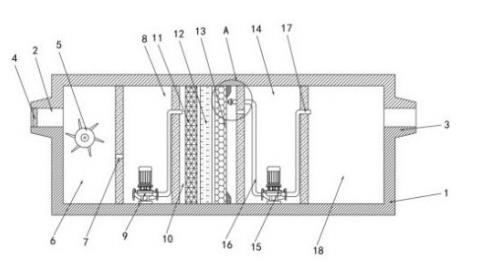

1.一种高效降解的一体式污水处理设备，其特征在于：包括处理箱体（1），所述处理箱体（1）的内部依次设置有初沉池（6）、调节池（8）、膜生物反应池（10）、沉淀池（14）和消毒池（18），所述膜生物反应池（10）的内部设置有超滤膜（13），所述超滤膜（13）远离沉淀池（14）的一侧依次设置有中空纤维膜（12）和MBR反应膜（11），且超滤膜（13）朝向沉淀池（14）的一侧贴合连接有框架（19），所述沉淀池（14）的内部安装有回流泵（15），所述回流泵（15）的进水端连接有与消毒池（18）相通的进水管（17），且回流泵（15）的出水端连接有回流管（16），所述回流管（16）的一端穿过膜生物反应池（10）的内壁并固定连接有连通管（21），所述连通管（21）的一侧表面设置有多个朝向超滤膜（13）的喷头（22），且连通管（21）的另一侧与膜生物反应池（10）的内壁固定。
2.根据权利要求1所述的一种高效降解的一体式污水处理设备，其特征在于，所述框架（19）与膜生物反应池（10）的内壁固定相连，且框架（19）的端面设有导流面（23）。
3.根据权利要求1所述的一种高效降解的一体式污水处理设备，其特征在于，所述处理箱体（1）的顶部一侧表面设有进水口（2），且处理箱体（1）的顶部另一侧表面设有出水口（3），所述进水口（2）的内腔设置有格栅（4），所述格栅（4）的内部安装有拦截网。
4.根据权利要求1所述的一种高效降解的一体式污水处理设备，其特征在于，所述初沉池（6）的内部设置有导流辊（5），所述导流辊（5）位于进水口（2）的下方位置，且导流辊（5）的两端均固定连接有轴杆（24），所述导流辊（5）的外表面固定安装有环形排列的多个导流板（25），相邻两个所述导流板（25）之间设有导流腔（26），所述导流辊（5）与初沉池（6）的内壁通过轴承活动连接。
5.根据权利要求1所述的一种高效降解的一体式污水处理设备，其特征在于，所述初沉池（6）与调节池（8）的连接处设有用于污水流通的进水孔一（7），所述调节池（8）的内腔底端安装有用于污水提升的提升泵（9）。
6.根据权利要求1所述的一种高效降解的一体式污水处理设备，其特征在于，所述沉淀池（14）与消毒池（18）之间设有用于污水穿过的进水孔二（20），所述进水孔二（20）位于连通管（21）的下方。
发明内容
本发明的目的在于提供了一种高效降解的一体式污水处理设备，污水经过膜生物反应池的多重膜渗透吸附过滤，能够有效吸附降解污水中携带的颗粒物质，回流泵抽取消毒池内合格的污水由进水管到达回流管的内部，而回流管与连通管相连通，合格的污水从连通管输送到多个平行设置的喷头中，由喷头喷洒出合格的污水对超滤膜进行冲洗，这时冲洗后的污水顺着框架落入到膜生物反应池中，污水顺着导流面下落，引导污水下落，方便农村污水治理的快速施工，以解决上述背景技术中提到的问题。
本发明可以通过以下技术方案实现：一种高效降解的一体式污水处理设备，包括处理箱体，所述处理箱体的顶部一侧表面设有进水口，且处理箱体的顶部另一侧表面设有出水口，所述处理箱体的内部靠近进水口的一侧依次设置有初沉池、调节池、膜生物反应池、沉淀池和消毒池，所述膜生物反应池的内部设置有超滤膜，所述超滤膜远离沉淀池的一侧依次设置有中空纤维膜和MBR反应膜，且超滤膜朝向沉淀池的一侧贴合连接有框架，所述沉淀池的内部安装有回流泵，所述回流泵的进水端连接有与消毒池相通的进水管，且回流泵的出水端连接有回流管，所述回流管的一端穿过膜生物反应池的内壁并固定连接有连通管，所述连通管的一侧表面设置有多个朝向超滤膜的喷头，且连通管的另一侧与膜生物反应池的内壁固定。
本发明的进一步技术改进在于：所述框架与膜生物反应池的内壁固定相连，且框架的端面设有导流面。
本发明的进一步技术改进在于：所述进水口的内腔设置有格栅，所述格栅的内部安装有拦截网。
本发明的进一步技术改进在于：所述初沉池的内部设置有导流辊，所述导流辊位于进水口的下方位置，且导流辊的两端均固定连接有轴杆，所述导流辊的外表面固定安装有环形排列的多个导流板，相邻两个所述导流板之间设有导流腔，所述导流辊与初沉池的内壁通过轴承活动连接。
本发明的进一步技术改进在于：所述初沉池与调节池的连接处设有用于污水流通的进水孔一，所述调节池的内腔底端安装有用于污水提升的提升泵。
本发明的进一步技术改进在于：所述沉淀池与消毒池之间设有用于污水穿过的进水孔二，所述进水孔二位于连通管的下方。
与现有技术相比，本发明具备以下有益效果：1、污水经过初沉淀后，依次进入到调节池、膜生物反应池、沉淀池和消毒池内，经过膜生物反应池的多重膜渗透吸附过滤，能够有效吸附降解污水中携带的颗粒物质，回流泵抽取消毒池内合格的污水由进水管到达回流管的内部，而回流管与连通管相连通，合格的污水从连通管输送到多个平行设置的喷头中，由喷头喷洒出合格的污水对超滤膜进行冲洗，这时冲洗后的污水顺着框架落入到膜生物反应池中，污水顺着导流面下落，污水循环沉淀的同时，又能起到对超滤膜进行快速清洗的目的，提高生物膜的过滤性能，便农村污水治理的快速施工，自动化运行，人工维护成本低；2、污水首先与导流辊直接接触，即污水与多个导流板接触，在冲刷动力下带动着导流辊转动，可降低污水作用在初沉池的冲击力，将冲击外力作用在导流辊上，避免对初沉池的直接冲刷，提高了缓冲效果。
（发明人：辛永光;欧宏森）
