申请日2015.06.19
公开(公告)日2015.12.23
IPC分类号C02F103/32; C02F9/14
摘要
本实用新型公开了一种豆制品厂废水处理系统，其特征在于：包括中和池(1)，连接调节池(2)，调节池(2)内设置预曝气，再连接PH调节池(3)，依次连接气浮装置(4)、中间水池(5)，进入UASB反应器(6)、水解酸化池(7)、接触氧化池(8)、二沉池(9)、中间水池(10)，再与石英砂机械过滤器(11)、活性炭过滤器(12)连接，进入清水池(13);UASB反应器(6)与浓缩池(14)连接，再与脱水机(15)连接。本实用新型有效处理豆制品厂废水，减少疾病，增进健康，改善生态环境。

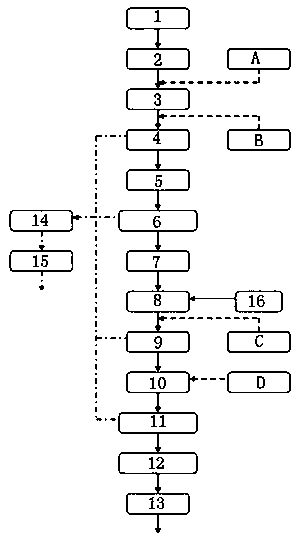

摘要附图
权利要求书
1.一种豆制品厂废水处理系统，其特征在于：包括中和池(1)，连接调节池(2)，调节池(2)内设置预曝气，再连接PH调节池(3)，依次连接气浮装置(4)、中间水池(5)，进入UASB反应器(6)、水解酸化池(7)、接触氧化池(8)、二沉池(9)、中间水池(10)，再与石英砂机械过滤器(11)、活性炭过滤器(12)连接，进入清水池(13);UASB反应器(6)与浓缩池(14)连接，再与脱水机(15)连接。
2.如权利要求1所述的一种豆制品厂废水处理系统，其特征在于：所述的气浮装置(4)及二沉池(9)通过污泥泵与污泥池连接。
3.如权利要求1所述的一种豆制品厂废水处理系统，其特征在于：所述的PH调节池(3)与投药装置A连接。
4.如权利要求1所述的一种豆制品厂废水处理系统，其特征在于：所述的气浮装置(4)与投药装置B连接。
5.如权利要求1所述的一种豆制品厂废水处理系统，其特征在于：所述的二沉池(9)与投药装置C连接。
6.如权利要求1所述的一种豆制品厂废水处理系统，其特征在于：所述的中间水池(10)与投药装置D连接。
7.如权利要求1所述的一种豆制品厂废水处理系统，其特征在于：所述的二沉池(9)、机械过滤器(11)分别与气浮装置(4)连接。
8.如权利要求1所述的一种豆制品厂废水处理系统，其特征在于：所述的接触氧化池(8)与风机(16)连接。
说明书
一种豆制品厂废水处理系统
技术领域
本实用新型属于环保领域污水处理装置，具体地涉及一种豆制品厂废水处理系统。
背景技术
豆制品生产过程中，生产主要原料为黄豆，在其生产过程产生两股废水，一股为原料浸泡、冲洗所产生的低浓度废水，一股为蒸煮工段所排的废水，有时还有一些原料泄漏;该废水COD有机污染浓度高，如直接外排将对周围环境造成严重的污染，产生恶劣的社会影响，所以必须进行处理。
实用新型内容
本实用新型的目的在于提供一种豆制品厂废水处理系统，有效处理豆制品厂废水，减少疾病，增进健康，改善生态环境。
本实用新型的目的及解决其主要技术问题是采用以下技术方案来实现的：一种豆制品厂废水处理系统，包括中和池，连接调节池，调节池内设置预曝气，再连接PH调节池，依次连接气浮装置、中间水池，进入UASB反应器、水解酸化池、接触氧化池、二沉池、中间水池，再与石英砂机械过滤器、活性炭过滤器连接，进入清水池;UASB反应器与浓缩池连接，再与脱水机连接。
所述的气浮装置及二沉池通过污泥泵与污泥池连接。
所述的PH调节池与投药装置A连接。
所述的气浮装置与投药装置B连接。
所述的二沉池与投药装置C连接。
所述的中间水池与投药装置D连接。
所述的二沉池、机械过滤器分别与气浮装置连接。
所述的接触氧化池与风机连接。
本实用新型与现有技术相比具有明显的优点和有益效果。由以上技术方案可知，本实用新型在利用废物的同时，还能带来经济效益，符合我国国情。尽管污水治理工程并不直接产生经济效益，但项目的实施将对当地的保护有着广泛的影响，使工业及居住业的发展不受环境的制约，把社会经济发展与环境保护目标协调好，将给当地的经济带来巨大的益处，主要表现在以下几个方面：
1)地价的增值;
2)减少疾病，增进健康;
3)改善生态环境。
