申请日2015.06.19
公开(公告)日2015.12.23
IPC分类号C02F103/22; C02F9/14
摘要
本实用新型公开了一种新型屠宰废水处理系统，其特征在于：包括人工格栅(1)，再与回转式机械格栅(2)连接，再与隔油沉淀池(3)连接，进入曝气调节池(4)，再进入气浮装置(5)，气浮装置(5)与加药装置(13)连接，再与水解酸化池(6)连接，又与接触氧化池(7)连接，进入沉淀池(8)，再与消毒池(9)连接，最后与机械过滤器(10)连接;气浮装置(5)和沉淀池(8)分别与污泥浓缩池(14)连接，污泥浓缩池(14)与污泥脱水机(15)连接，上清液回流至调节池。本实用新型有效处理屠宰废水，减少疾病，增进健康;改善生态环境，系统产生的沼气可回收用于照明、做饭、发电等。

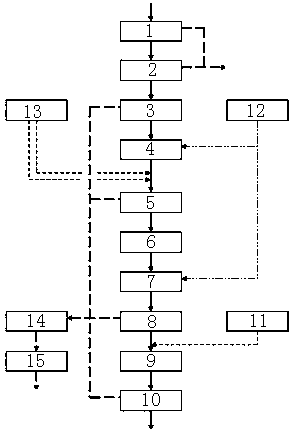

摘要附图
权利要求书
1.一种新型屠宰废水处理系统，其特征在于：包括人工格栅(1)，再与回转式机械格栅(2)连接，再与隔油沉淀池(3)连接，进入曝气调节池(4)，再进入气浮装置(5)，气浮装置(5)与加药装置(13)连接，再与水解酸化池(6)连接，又与接触氧化池(7)连接，进入沉淀池(8)，再与消毒池(9)连接，最后与机械过滤器(10)连接;气浮装置(5)和沉淀池(8)分别与污泥浓缩池(14)连接，污泥浓缩池(14)与污泥脱水机(15)连接，上清液回流至调节池。
2.如权利要求1所述的新型屠宰废水处理系统，其特征在于：所述气浮装置(5)由气浮箱体、曝气机、链式刮泥系统、浮渣收集和排出系统、溢流出水系统、电控系统、玻璃转子流量计、回流管道组成。
3.如权利要求1所述的新型屠宰废水处理系统，其特征在于：所述消毒池(9)与消毒装置(11)连接。
4.如权利要求1所述的新型屠宰废水处理系统，其特征在于：所述曝气调节池(4)和接触氧化池(7)分别与鼓风机(12)连接。
说明书
新型屠宰废水处理系统
技术领域
本实用新型属于环保领域污水处理装置，具体地涉及一种新型屠宰废水处理系统。
背景技术
屠宰废水的主要来源是宰杀过程中排出的一系列废水，废水的主要特点是：悬浮物浓度大，有机污染物浓度高，在宰杀过程中排出一定量的血、毛、碎骨、粪便、肠及油脂等。这些含量的废水直接外排，影响周围居民的身体健康。
发明内容
本实用新型的目的在于提供一种新型屠宰废水处理系统，有效处理屠宰废水，减少疾病，增进健康;改善生态环境，系统产生的沼气可回收用于照明、做饭、发电等，在利用废物的同时，还能带来经济效益。
本实用新型的目的及解决其主要技术问题是采用以下技术方案来实现的：一种新型屠宰废水处理系统，包括人工格栅，再与回转式机械格栅连接，再与隔油沉淀池连接，进入曝气调节池，再进入气浮装置，气浮装置与加药装置连接，再与水解酸化池连接，又与接触氧化池连接，进入沉淀池，再与消毒池连接，最后与机械过滤器连接;气浮装置和沉淀池分别与污泥浓缩池连接，污泥浓缩池与污泥脱水机连接，上清液回流至调节池。
所述气浮装置由气浮箱体、曝气机、链式刮泥系统、浮渣收集和排出系统、溢流出水系统、电控系统、玻璃转子流量计、回流管道组成。
所述消毒池与消毒装置连接。
所述曝气调节池和接触氧化池分别与鼓风机连接。
本实用新型与现有技术相比具有明显的优点和有益效果。由以上技术方案可知，本实用新型具有以下特点：
1)有效处理屠宰废水，减少疾病，增进健康;
2)改善生态环境;
3)系统产生的沼气可回收用于照明、做饭、发电等。
