申请日2015.06.19
公开(公告)日2015.12.23
IPC分类号C02F9/14
摘要
本实用新型公开了一种中药厂废水处理系统，其特征在于：中药厂依次连接格栅(1)、调节池(2)、pH调整池(3)、混凝反应池(4)、混凝沉淀池(5)、中间水池(6)、UASB反应器(7)、缺氧池(8)、接触氧化池(9)、二沉池(10)、中间水池(11)、石英砂过滤器(12)及活性碳过滤器(13)、清水池(14)，其中混凝沉淀池(5)与加药装置A(17)连接;接触氧化池(9)与风机(16)连接;二沉池(10)与加药装置B(15)连接;混凝沉淀池(5)与二沉池(10)、石英砂过滤器(12)连接;UASB反应器(7)与浓缩池(18)、脱水机(19)连接。该系统有效处理中药厂废水，减少疾病，增进健康，改善生态环境。

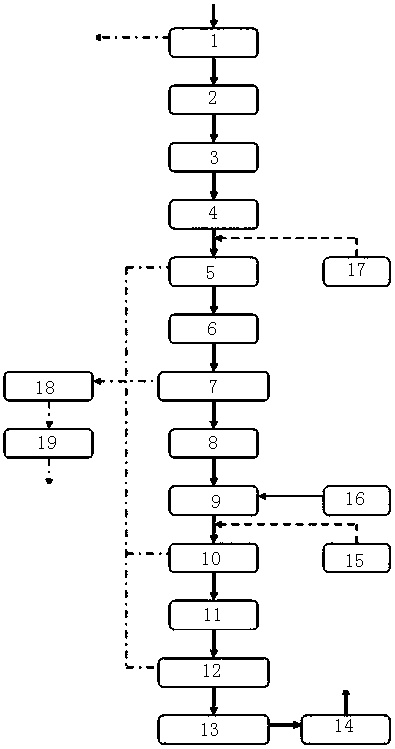

摘要附图
权利要求书
1.一种中药厂废水处理系统，其特征在于：中药厂依次连接格栅(1)、调节池(2)、pH调整池(3)、混凝反应池(4)、混凝沉淀池(5)、中间水池(6)、UASB反应器(7)、缺氧池(8)、接触氧化池(9)、二沉池(10)、中间水池(11)、石英砂过滤器(12)及活性碳过滤器(13)、清水池(14)，其中混凝沉淀池(5)与加药装置A(17)连接;接触氧化池(9)与风机(16)连接;二沉池(10)与加药装置B(15)连接;混凝沉淀池(5)与二沉池(10)、石英砂过滤器(12)连接;UASB反应器(7)与浓缩池(18)、脱水机(19)连接。
2.如权利要求1所述的一种中药厂废水处理系统，其特征在于：所述UASB反应器(7)通过气柜与脱硫系统连接。
3.如权利要求1所述的一种中药厂废水处理系统，其特征在于：所述缺氧池(8)内置高效生物弹性填料。
4.如权利要求1所述的一种中药厂废水处理系统，其特征在于：所述接触氧化池(9)由池体、填料、布水装置和充氧曝气系统组成。
5.如权利要求1所述的一种中药厂废水处理系统，其特征在于：所述二沉池(10)设计为斜管式沉淀池。
说明书
一种中药厂废水处理系统
技术领域
本实用新型属于环保领域污水处理装置，具体地涉及一种中药厂废水处理系统。
背景技术
中药厂废水主要是植物的根、茎、叶,动物的骨、皮、角等,加工过程中排出废水。一般水量不大,还经常断流,但有机物浓度很高,最高时可达6000mg/L。其废水主要来源有以下五部分:(1)前处理车间洗药、泡药废水;(2)提取车间冲洗、煎、煮废水;(3)冲洗车间污水;(4)制剂车间少量糖蜜水;(5)车间部分冷却水。
废水特点:(1)废水CODCr浓度变化大,一般在300-6000mg/L之间;(2)污水中泥砂和药渣较多,还含有漂浮物;(3)药材中有毒物质在加工过程中被制成粉剂,不排入水中,因此废水中无毒。
发明内容
本实用新型的目的在于提供一种中药厂废水处理系统，该系统有效处理中药厂废水，减少疾病，增进健康，改善生态环境。
本实用新型的目的及解决其主要技术问题是采用以下技术方案来实现的：一种中药厂废水处理系统，其特征在于，中药厂依次连接格栅1、调节池2、pH调整池3、混凝反应池4、混凝沉淀池5、中间水池6、UASB反应器7、缺氧池8、接触氧化池9、二沉池10、中间水池11、石英砂过滤器12及活性碳过滤器13、清水池14，其中混凝沉淀池5与加药装置A17连接;接触氧化池9与风机16连接;二沉池10与加药装置B15连接;混凝沉淀池5与二沉池10、石英砂过滤器12连接;UASB反应器7与浓缩池18、脱水机19连接。
所述UASB反应器7通过气柜与脱硫系统连接。
所述缺氧池8内置高效生物弹性填料。
所述接触氧化池9由池体、填料、布水装置和充氧曝气系统组成。
所述二沉池10设计为斜管式沉淀池。
本实用新型与现有技术相比具有明显的优点和有益效果。由以上技术方案可知，本实用新型具有以下特点：在利用废物的同时，还能带来经济效益，符合我国国情。尽管污水治理工程并不直接产生经济效益，但项目的实施将对当地的保护有着广泛的影响，使工业及居住业的发展不受环境的制约，把社会经济发展与环境保护目标协调好，将给当地的经济带来巨大的益处，主要表现在以下几个方面：
1)地价的增值;
2)减少疾病，增进健康;
3)改善生态环境。
