申请日2015.07.09
公开(公告)日2016.01.13
IPC分类号C02F9/10
摘要

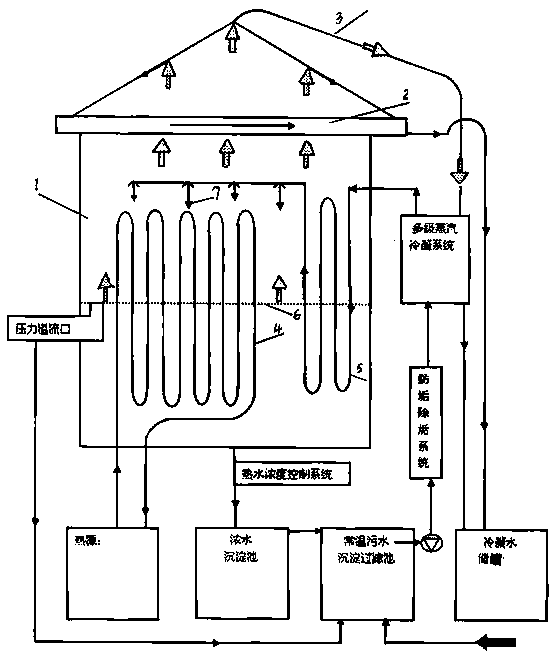

本实用新型公开了一种防垢污水处理装置，工作舱里设置有导热器和冷凝器，所述工作舱上部设置有接水槽通过管路与冷凝水储存罐相连，工作舱的头部设置有倾斜出口通道通过管路与多级蒸汽冷凝系统相连，所述冷凝器的进入管路上连接有多级蒸汽冷凝系统、防垢除垢系统，冷凝器的出口上连接有出水管路，工作舱上开有一个与常温污水沉淀过滤池下部通过管路连通的压力溢流口，工作舱内设置有沸腾池，所述常温污水沉淀过滤池的上部与沉水沉淀池连接，其另一端通过阀门与防垢除垢系统相连，所述的沉水沉淀池的上部管路上装有一个热水浓度控制系统。本技术方案增加了防垢除垢装置，最终得到净化的冷凝液，达到污水净化的目的。
权利要求书
1.一种防垢污水处理装置，其特征在于：工作舱里设置有导热器和冷凝器，所述工作舱上部设置有接水槽通过管路与冷凝水储罐相连，工作舱的头部设置有倾斜出口通道通过管路与多级蒸汽冷凝系统相连，所述冷凝器的进入管路上连接有多级蒸汽冷凝系统、防垢除垢系统，冷凝器的出口上连接有出水管路，工作舱上开有一个与常温污水沉淀过滤池下部通过管路连通的压力溢流口，工作舱内设置有沸腾池，所述常温污水沉淀过滤池的上部与沉水沉淀池连接，其另一端通过阀门与防垢除垢系统相连，所述的沉水沉淀池的上部管路上装有一个热水浓度控制系统。
2.根据权利要求1所述的一种防垢污水处理装置，其特征在于：所述导热器是由高温热管蛇弯盘管构成，所述冷凝器是由冷凝管蛇弯盘管构成。
3.根据权利要求1所述的一种防垢污水处理装置，其特征在于：所述出水管路设置在导热器的上方，所述出水管路与高温热管相对应处安装有喷淋头。
4.根据权利要求1或3所述的一种防垢污水处理装置，其特征在于：所述的多级蒸汽冷凝系统可采用离心冷凝或螺旋冷凝;所述热水浓度控制系统可采用温度传感器，所述防垢除垢系统可选用磁化处理器或电磁化处理器的一种，所述导热器进出管路上连接有热源构成高温水循环管路，所述热源可采用高温太阳能集热系统、烟气余热或电热的一种。
说明书
一种防垢污水处理装置
技术领域
本实用新型涉及一种防垢污水处理装置，特别适用于常温污水的处理，并具有良好的防垢和除垢的功能。
背景技术
污水处理装置里的常温污水的处理，一般需经沉淀、过滤池过滤，过滤后的上清污水通过自流或泵输送到防垢除垢系统，进行防垢除垢的处理，最终得到净化的冷凝液，达到污水净化的目的，但目前污水处理中防垢处理没有良好的处理能力，存在一定的弊端。
发明内容
本实用新型的任务是提出一种采用高温蒸煮杀菌，分离挥发的一种防垢污水处理装置。
本实用新型的任务是这样完成的，一种防垢污水处理装置，其特征在于：工作舱里设置有导热器和冷凝器，所述工作舱上部设置有接水槽通过管路与冷凝水储罐相连，工作舱的头部设置有倾斜出口通道通过管路与多级蒸汽冷凝系统相连，所述冷凝器的进入管路上连接有多级蒸汽冷凝系统、防垢除垢系统，冷凝器的出口上连接有出水管路，工作舱上开有一个与常温污水沉淀过滤池下部通过管路连通的压力溢流口，工作舱内设置有沸腾池，所述常温污水沉淀过滤池的上部与沉水沉淀池连接，其另一端通过阀门与防垢除垢系统相连，所述的沉水沉淀池的上部管路上装有一个热水浓度控制系统。所述导热器是由高温热管蛇弯盘管构成，所述冷凝器是由冷凝管蛇弯盘管构成。所述出水管路设置在导热器的上方，所述出水管路与高温热管相对应处安装有喷淋头。所述的多级蒸汽冷凝系统可采用离心冷凝或螺旋冷凝;所述热水浓度控制系统可采用温度传感器，所述防垢除垢系统可选用磁化处理器或电磁化处理器的一种，所述导热器进出管路上连接有热源构成高温水循环管路，所述热源可采用高温太阳能集热系统、烟气余热或电热的一种。
本实用新型具有以下效果：本技术方案增加了防垢除垢装置，最终得到净化的冷凝液，达到污水净化的目的
