申请日2015.06.19
公开(公告)日2016.01.06
IPC分类号E03C1/12
摘要
本实用新型涉及一种水处理装置，更具体的说是一种家用生活废水回用处理装置，属于水处理领域，不仅减少了水资源的浪费，而且实现了对水资源的重复利用。出水口设置在清洗池的下端，过滤网设置在出水口上，连通管的上端与出水口相连接，连通管的下端与污水入口相连接。污水入口设置在过滤箱体的上端。阀门Ⅰ安装在清水出水管上，清水出水管安装在过滤箱体的下端。浊度显示器安装在过滤箱体上，过滤芯安装在过滤箱体的内部。刷子安装在轴上，轴通过轴承座安装在过滤箱体上。轴承座安装在过滤箱体上，污水出水管安装在过滤箱体的底端。阀门Ⅱ安装在污水出水管上，减速器安装在轴上，电机安装在轴上，电源插口设置在过滤箱体上。
摘要附图
权利要求书

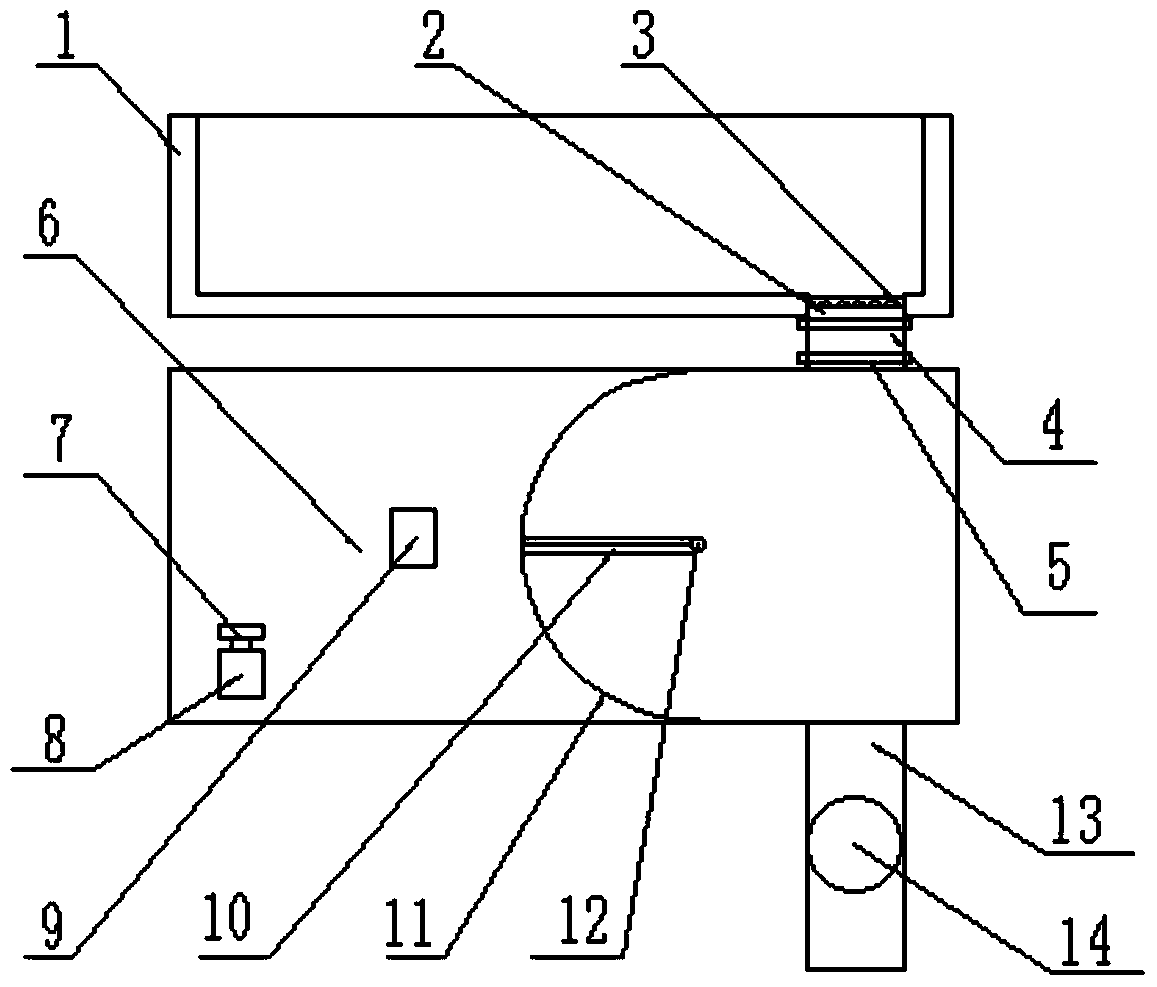

1.一种家用生活废水回用处理装置，包括清洗池(1)、出水口(2)、过滤网(3)、 连通管(4)、污水入口(5)、过滤箱体(6)、阀门Ⅰ(7)、清水出水管(8)、 浊度显示器(9)、刷子(10)、过滤芯(11)、轴(12)、污水出水管(13)、阀 门Ⅱ(14)、轴承座(15)、减速器(16)、电机(17)和电源插口(18)，其特 征在于：出水口(2)设置在清洗池(1)的下端，并且位于清洗池(1)的右侧; 过滤网(3)设置在出水口(2)上;连通管(4)的上端与出水口(2)相连接， 连通管(4)的下端与污水入口(5)相连接;污水入口(5)设置在过滤箱体(6) 的上端，并且位于过滤箱体(6)的右侧;过滤箱体(6)设置在清洗池(1)的 下端;阀门Ⅰ(7)安装在清水出水管(8)上，清水出水管(8)安装在过滤箱 体(6)的下端，并且位于过滤箱体(6)的左侧;浊度显示器(9)安装在过滤 箱体(6)上，并且位于过滤箱体(6)的左端;过滤芯(11)安装在过滤箱体 (6)的内部，并且位于过滤箱体(6)的右端;刷子(10)安装在轴(12)上， 并且位于过滤芯(11)的右侧;轴(12)通过轴承座(15)安装在过滤箱体(6) 上，并且位于过滤箱体(6)的右端;轴承座(15)安装在过滤箱体(6)上， 并且轴承座(15)有两个，分别位于过滤箱体(6)的两端;污水出水管(13) 安装在过滤箱体(6)的底端，并且位于过滤箱体(6)的右侧;阀门Ⅱ(14) 安装在污水出水管(13)上;减速器(16)安装在轴(12)上，电机(17)安 装在轴(12)上，并且位于减速器(16)的左侧;电源插口(18)设置在过滤 箱体(6)上，并且位于过滤箱体(6)的左端。
2.根据权利要求1所述的一种家用生活废水回用处理装置，其特征在于：所述 的刷子(10)的形状为扇形，过滤芯(11)的形状为半圆弧形，且刷子(10) 的半径和过滤芯(11)的半径相等。
3.根据权利要求1所述的一种家用生活废水回用处理装置，其特征在于：所述 的污水入口(5)和污水出水管(13)共中心线。
4.根据权利要求1所述的一种家用生活废水回用处理装置，其特征在于：所述 的过滤箱体(6)的材料为HTPA高温尼龙。
5.根据权利要求1所述的一种家用生活废水回用处理装置，其特征在于：所述 的连通管(4)、清水出水管(8)和污水出水管(13)均为圆形塑料管道。
说明书
一种家用生活废水回用处理装置
技术领域
本实用新型涉及一种水处理装置，更具体的说是一种家用生活废水回用处 理装置，属于水处理领域。
背景技术
我国存在人口数量大，人均水资源占有量低的国情。近几年经济社会快速 发展，城市化和工业化程度不断加深，城市发展普遍存在缺水的问题。在这种 情况下家庭生活废水的回收处理逐渐引起了社会重视，一大批新技术不断得到 应用。近些年来“中水”这一概念逐渐兴起，“中水”指的就是污水经过适 当的处理过程后可以达到一定的水质要求并被重复利用的水，这是一条重要的 节约水资源的途径，使用设计一种家用生活废水回用处理装置就显得十分必要。
发明内容
本实用新型主要解决的技术问题是提供一种家用生活废水回用处理装置， 不仅减少了水资源的浪费，而且实现了对水资源的重复利用。
为解决上述技术问题，本实用新型涉及一种水处理装置，更具体的说是一 种家用生活废水回用处理装置，属于水处理领域，包括清洗池、出水口、过滤 网、连通管、污水入口、过滤箱体、阀门Ⅰ、清水出水管、浊度显示器、刷子、 过滤芯、轴、污水出水管、阀门Ⅱ、轴承座、减速器、电机和电源插口，不仅 减少了水资源的浪费，而且实现了对水资源的重复利用。
出水口设置在清洗池的下端，并且位于清洗池的右侧，过滤网设置在出水 口上，连通管的上端与出水口相连接，连通管的下端与污水入口相连接。污水 入口设置在过滤箱体的上端，并且位于过滤箱体的右侧，过滤箱体设置在清洗 池的下端。阀门Ⅰ安装在清水出水管上，清水出水管安装在过滤箱体的下端， 并且位于过滤箱体的左侧。浊度显示器安装在过滤箱体上，并且位于过滤箱体 的左端，过滤芯安装在过滤箱体的内部，并且位于过滤箱体的右端。刷子安装 在轴上，并且位于过滤芯的右侧。轴通过轴承座安装在过滤箱体上，并且位于 过滤箱体的右端。轴承座安装在过滤箱体上，并且轴承座有两个，分别位于过 滤箱体的两端。污水出水管安装在过滤箱体的底端，并且位于过滤箱体的右侧。 阀门Ⅱ安装在污水出水管上，减速器安装在轴上，电机安装在轴上，并且位于 减速器的左侧，电源插口设置在过滤箱体上，并且位于过滤箱体的左端。
作为本技术方案的进一步优化，本实用新型一种家用生活废水回用处理装 置所述的刷子的形状为扇形，过滤芯的形状为半圆弧形，且刷子的半径和过滤 芯的半径相等。
作为本技术方案的进一步优化，本实用新型一种家用生活废水回用处理装 置所述的污水入口和污水出水管共中心线。
作为本技术方案的进一步优化，本实用新型一种家用生活废水回用处理装 置所述的过滤箱体的材料为HTPA高温尼龙。
作为本技术方案的进一步优化，本实用新型一种家用生活废水回用处理装 置所述的连通管、清水出水管和污水出水管均为圆形塑料管道。
本实用新型一种家用生活废水回用处理装置的有益效果为：
本实用新型一种家用生活废水回用处理装置，不仅减少了水资源的浪费， 而且实现了对水资源的重复利用。
