申请日2013.11.22
公开(公告)日2014.07.09
IPC分类号C02F1/72
摘要
本实用新型涉及造纸技术领域，特别是涉及一种污水站流体化床用的多相氧化塔，其结构包括塔体和设置于塔体外部的外循环回流管;塔体通过设置于塔体的内腔的孔板由上至下分割为废水过滤室、冲力形成室、载体填充室;塔体外壁的上部设置有废水输入管，废水输入管设置于废水过滤室的上端部;塔体外壁的下部设置有第一药剂输入管和第二药剂输入管;载体填充室的下方设置有旋转布水系统;外循环回流管的输入端设置于旋转布水系统的下方，外循环回流管的输出端连接于冲力形成室的上端部。该污水站流体化床用的多相氧化塔由于结构设计合理，从而使得该污水站流体化床用的多相氧化塔具有搅拌混合均匀、传质效果好和反应速度快的优点。
权利要求书

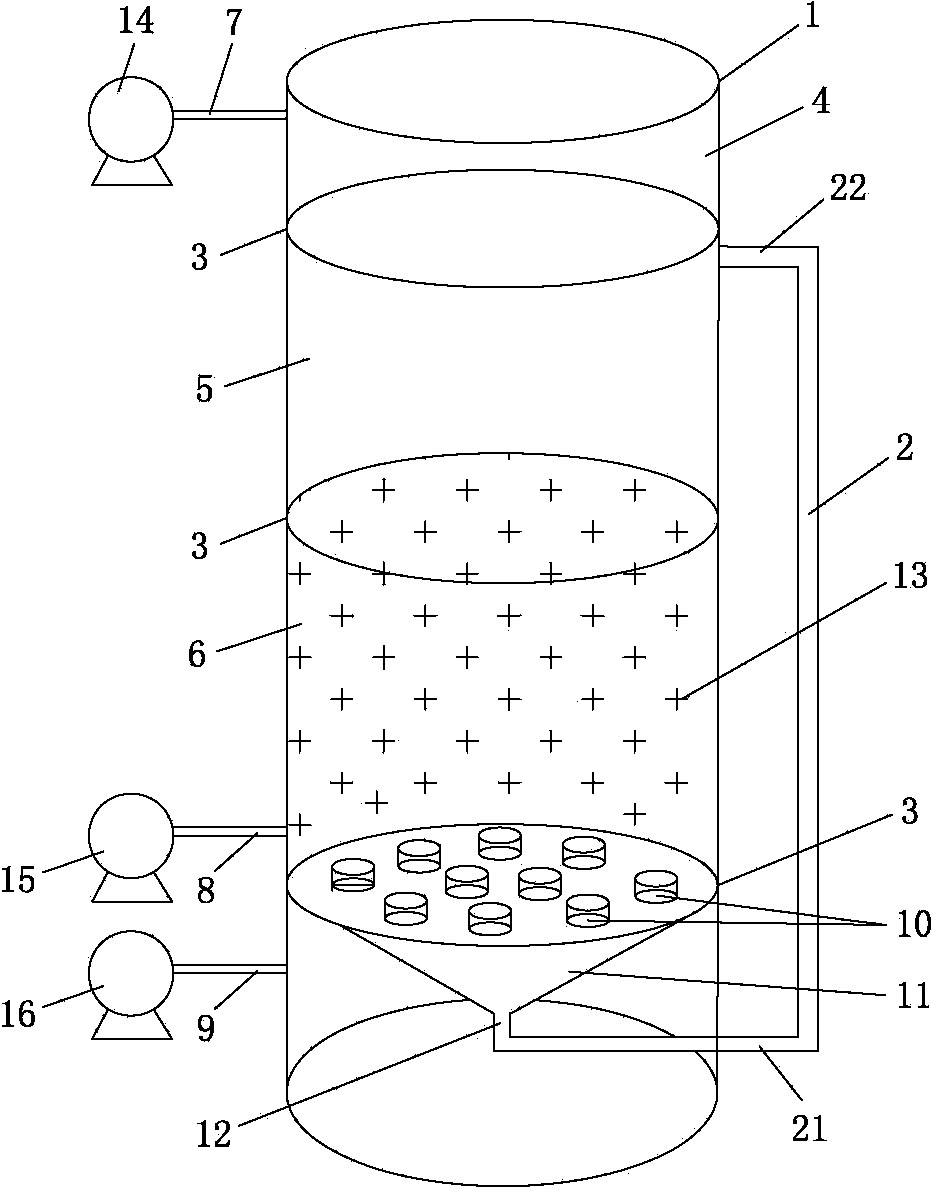

1.一种污水站流体化床用的多相氧化塔，其特征在于：包括塔体和设置于所述塔体外部的外循环回流管;所述塔体通过设置于所述塔体的内腔的孔板由上至下分割为废水过滤室、冲力形成室、载体填充室;
所述塔体外壁的上部设置有废水输入管，所述废水输入管设置于所述废水过滤室的上端部;
所述塔体外壁的下部设置有第一药剂输入管和第二药剂输入管，所述第一药剂输入管设置于所述载体填充室的下端部，所述第二药剂输入管设置于所述载体填充室的下方;
所述载体填充室的下方设置有旋转布水系统，所述第二药剂输入管与所述旋转布水系统连接;
所述外循环回流管的输入端设置于所述旋转布水系统的下方，所述外循环回流管的输出端连接于所述冲力形成室的上端部。
2.根据权利要求1所述的一种污水站流体化床用的多相氧化塔，其特征在于：所述旋转布水系统包括若干个由布水管和旋流布水器组成的布水组件，每个所述布水管均设置于所述塔体的底部，每个所述旋流布水器均设置于所述布水管的上部。
3.根据权利要求2所述的一种污水站流体化床用的多相氧化塔，其特征在于：所述第二药剂输入管与所述布水管的下部连通。
4.根据权利要求1所述的一种污水站流体化床用的多相氧化塔，其特征在于：所述旋转布水系统的下方连接有液体收集漏斗，所述液体收集漏斗的下方设置有漏斗输出口。
5.根据权利要求4所述的一种污水站流体化床用的多相氧化塔，其特征在于：所述漏斗输出口与所述外循环回流管的输入端连接。
6.根据权利要求1所述的一种污水站流体化床用的多相氧化塔，其特征在于：所述废水输入管连接有第一泵体，所述第一药剂输入管连接有第二泵体，所述第二药剂输入管连接有第三泵体。
说明书
一种污水站流体化床用的多相氧化塔
技术领域
本实用新型涉及造纸技术领域，特别是涉及一种污水站流体化床用的多相氧化塔。
背景技术
在造纸的过程中，会产生大量的废水。造纸废水主要来自造纸生产中的制浆和抄纸两个生产过程。制浆是把植物原料中的纤维分离出来，制成浆料，再经漂白，这个过程会产生大量的造纸废水;抄纸是把浆料稀释、成型、压榨、烘干，制成纸张，这个过程也容易产生造纸废水。
制浆产生的造纸废水，污染最为严重。洗浆时排出废水呈黑褐色，称为黑水，黑水中污染物浓度很高，并含有大量纤维、无机盐和色素。制浆过程的漂白工序排出的造纸废水也含有大量的酸碱物质。抄纸机排出的造纸废水，称为白水，其中含有大量纤维和在生产过程中添加的填料和胶料。
目前，通过多相氧化塔对造纸废水进行处理。现有技术中的多相氧化塔由于结构设计不合理，存在搅拌混合不均匀，传质效果较差，反应速度较慢的不足。
发明内容
本实用新型的目的在于针对现有技术中的不足之处而提供一种污水站流体化床用的多相氧化塔，该污水站流体化床用的多相氧化塔由于结构设计合理，从而使得该污水站流体化床用的多相氧化塔具有搅拌混合均匀、传质效果好和反应速度快的优点。
为达到上述目的，本实用新型通过以下技术方案来实现。
提供一种污水站流体化床用的多相氧化塔，包括塔体和设置于所述塔体外部的外循环回流管;所述塔体通过设置于所述塔体的内腔的孔板由上至下分割为废水过滤室、冲力形成室、载体填充室;
所述塔体外壁的上部设置有废水输入管，所述废水输入管设置于所述废水过滤室的上端部;
所述塔体外壁的下部设置有第一药剂输入管和第二药剂输入管，所述第一药剂输入管设置于所述载体填充室的下端部，所述第二药剂输入管设置于所述载体填充室的下方;
所述载体填充室的下方设置有旋转布水系统，所述第二药剂输入管与所述旋转布水系统连接;
所述外循环回流管的输入端设置于所述旋转布水系统的下方，所述外循环回流管的输出端连接于所述冲力形成室的上端部。
所述旋转布水系统包括若干个由布水管和旋流布水器组成的布水组件，每个所述布水管均设置于所述塔体的底部，每个所述旋流布水器均设置于所述布水管的上部。
所述第二药剂输入管与所述布水管的下部连通。
所述旋转布水系统的下方连接有液体收集漏斗，所述液体收集漏斗的下方设置有漏斗输出口。
所述漏斗输出口与所述外循环回流管的输入端连接。
所述废水输入管连接有第一泵体，所述第一药剂输入管连接有第二泵体，所述第二药剂输入管连接有第三泵体。
本实用新型的有益效果：本实用新型的一种污水站流体化床用的多相氧化塔，包括塔体和设置于塔体外部的外循环回流管;塔体通过设置于塔体的内腔的孔板由上至下分割为废水过滤室、冲力形成室、载体填充室;塔体外壁的上部设置有废水输入管，废水输入管设置于废水过滤室的上端部;塔体外壁的下部设置有第一药剂输入管和第二药剂输入管，第一药剂输入管设置于载体填充室的下端部，第二药剂输入管设置于载体填充室的下方;载体填充室的下方设置有旋转布水系统，第二药剂输入管与旋转布水系统连接;外循环回流管的输入端设置于旋转布水系统的下方，外循环回流管的输出端连接于冲力形成室的上端部。由于塔体外部设置有外循环回流管，流经载体填充室进行了氧化反应的废水又通过外循环回流管被输送到冲力形成室上部，重新再流入载体填充室进行氧化反应。该污水站流体化床用的多相氧化塔由于结构设计合理，从而使得该污水站流体化床用的多相氧化塔具有搅拌混合均匀、传质效果好和反应速度快的优点。
