申请日2018.01.05
公开(公告)日2018.10.30
IPC分类号C02F9/08
摘要
本实用新型公开了一种污水处理用沉淀箱，包括外壳，外壳外部顶端的中部固定设有电机，电机的输出端通过输出轴与若干搅拌桨传动连接，外壳内部的顶端固定设有紫外线发生器，外壳两侧壁的底端均固定设有固定板。本实用新型通过设有活动板和固定板，在污水沉淀完成后，可以将清洁度较高的水和沉淀物进行分离，通过设有加热丝和温控开关，通过温控开关对水温进行控制，从而控制加热丝对水温进行加热，根据不同药物将水温维持在不同的范围，将药物的活性保证在最佳状态，增加沉淀的效率，通过设有紫外线杀菌器，对污水进行紫外线杀菌，通过设有水泵和抽泥泵，可以将清洁度较高的水和沉淀物分开抽取。
权利要求书

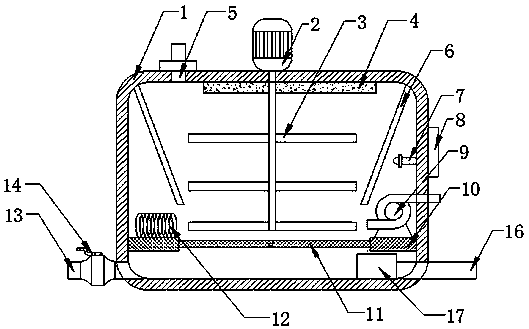

1.一种污水处理用沉淀箱，包括外壳(1)，其特征在于，所述外壳(1)外部顶端的中部固定设有电机(2)，所述电机(2)的输出端通过输出轴与若干搅拌桨(3)传动连接，所述外壳(1)内部的顶端固定设有紫外线发生器(4)，所述外壳(1)两侧壁的底端均固定设有固定板(10)，所述固定板(10)的内部固定设有电动伸缩杆(15)，所述电动伸缩杆(15)的一端与活动板(11)的一端固定连接，其中一个所述固定板(10)的顶端固定设有水泵(9)，所述外壳(1)内部的底端固定设有抽泥泵(17)，所述抽泥泵(17)的出料端通过排泥管(16)穿过外壳(1)的一侧壁与外界连通，所述外壳(1)另一侧侧壁的底端通过设有的进水管(13)与外界水管连通，所述外壳(1)外部的一侧固定设有控制面板(8)，所述控制面板(8)上设有电机控制按钮、紫外线发生器控制按钮、水泵控制按钮、电动伸缩杆控制按钮和抽泥泵控制按钮，所述电机(2)、紫外线发生器(4)、水泵(9)、电动伸缩杆(15)和抽泥泵(17)分别通过电机控制按钮、紫外线发生器控制按钮、水泵控制按钮、电动伸缩杆控制按钮和抽泥泵控制按钮与电源电性连接。
2.根据权利要求1所述的一种污水处理用沉淀箱，其特征在于，另一个所述固定板(10)的顶端固定设有加热丝(12)，所述外壳(1)内部的一侧壁固定设有温控开关(7)，所述加热丝(12)通过温控开关(7)与电源电性连接。
3.根据权利要求1所述的一种污水处理用沉淀箱，其特征在于，所述外壳(1)顶端的一侧开设有投料口(5)，所述投料口(5)与外壳(1)的连接处设有控制阀，所述控制阀通过控制面板上设有的控制阀按钮与电源电性连接。
4.根据权利要求1所述的一种污水处理用沉淀箱，其特征在于，所述进水管(13)与外壳(1)的连接处设有手动阀(14)。
5.根据权利要求1所述的一种污水处理用沉淀箱，其特征在于，所述外壳(1)顶端的两侧均固定设有斜挡板(6)。
说明书
一种污水处理用沉淀箱
技术领域
本实用新型涉及污水处理技术领域，具体为一种污水处理用沉淀箱。
背景技术
水污染逐渐影响着人们的生活用水，导致本来为数不多的淡水数量更少，人们食用水无法保证，所以需要对污水进行处理，从而降低水资源的污染，在污水处理的过程中有沉淀的工序，但是现在的沉淀箱沉淀后的水和沉淀物无法彻底的分离，在排放的过程中沉淀物再次对水资源造成污染，导致污水处理的质量不佳因此我们对此做出改进，提出一种污水处理用沉淀箱。
实用新型内容
为解决现有技术存在的沉淀箱不能将水和沉淀物进行彻底的分离的缺陷，本实用新型提供一种污水处理用沉淀箱。
为了解决上述技术问题，本实用新型提供了如下的技术方案：
本实用新型一种污水处理用沉淀箱，包括外壳，所述外壳外部顶端的中部固定设有电机，所述电机的输出端通过输出轴与若干搅拌桨传动连接，所述外壳内部的顶端固定设有紫外线发生器，所述外壳两侧壁的底端均固定设有固定板，所述固定板的内部固定设有电动伸缩杆，所述电动伸缩杆的一端与活动板的一端固定连接，其中一个所述固定板的顶端固定设有水泵，所述外壳内部的底端固定设有抽泥泵，所述抽泥泵的出料端通过排泥管穿过外壳的一侧壁与外界连通，所述外壳另一侧侧壁的底端通过设有的进水管与外界水管连通，所述外壳外部的一侧固定设有控制面板，所述控制面板上设有电机控制按钮、紫外线发生器控制按钮、水泵控制按钮、电动伸缩杆控制按钮和抽泥泵控制按钮，所述电机、紫外线发生器、水泵、电动伸缩杆和抽泥泵分别通过电机控制按钮、紫外线发生器控制按钮、水泵控制按钮、电动伸缩杆控制按钮和抽泥泵控制按钮与电源电性连接。
进一步的，另一个所述固定板的顶端固定设有加热丝，所述外壳内部的一侧壁固定设有温控开关，所述加热丝通过温控开关与电源电性连接。
进一步的，所述外壳顶端的一侧开设有投料口，所述投料口与外壳的连接处设有控制阀，所述控制阀通过控制面板上设有的控制阀按钮与电源电性连接。
进一步的，所述进水管与外壳的连接处设有手动阀。
进一步的，所述外壳顶端的两侧均固定设有斜挡板。
与现有技术相比，本实用新型具有如下有益效果：该种污水处理用沉淀箱，通过设有活动板和固定板，在污水沉淀完成后，可以将清洁度较高的水和沉淀物进行分离，避免沉淀物再次对水进行污染，提高了污水的处理质量，通过设有加热丝和温控开关，通过温控开关对水温进行控制，从而控制加热丝对水温进行加热，根据不同药物将水温维持在不同的范围，将药物的活性保证在最佳状态，增加沉淀的效率，通过设有紫外线杀菌器，对污水进行紫外线杀菌，从而增加污水处理的质量，通过设有水泵和抽泥泵，可以将清洁度较高的水和沉淀物分开抽取，避免发生混合，增加沉淀处理的质量。
