申请日2018.01.05
公开(公告)日2018.11.06
IPC分类号C02F1/04; C02F9/10; F22B37/26; F23G7/04; C02F103/36
摘要
本实用新型提供了一种苯胺基乙腈生产废水的处理系统，包括：蒸发系统;与所述蒸发系统的气体出口相连通的气液分离器;与所述气液分离器的气体出口相连通的机械蒸汽再压缩系统;与所述气液分离器的液体出口相连通的焚烧炉。与现有技术相比，本实用新型采用机械蒸汽再压缩，可显著降低蒸汽消耗，得到大量副产蒸汽，降低了废水的处理成本，并且蒸汽利用降温后得到的水可用于苯胺基乙腈打砂工序，还可采用反渗透进行处理;浓缩残液采用焚烧的方式处理彻底，符合环保要求。
权利要求书
1.一种苯胺基乙腈生产废水的处理系统，其特征在于，包括：
蒸发系统;
与所述蒸发系统的气体出口相连通的气液分离器;
与所述气液分离器的气体出口相连通的机械蒸汽再压缩系统;
与所述气液分离器的液体出口相连通的焚烧炉。
2.根据权利要求1所述的处理系统，其特征在于，所述蒸发系统包括蒸发预热器与蒸发器;所述蒸发预热器的出口与所述蒸发器的入口相连通。
3.根据权利要求2所述的处理系统，其特征在于，所述蒸发器内设置有循环浓缩泵。
4.根据权利要求2所述的处理系统，其特征在于，所述机械蒸汽再压缩系统的气体出口与所述蒸发器的加热装置的入口相连通。
5.根据权利要求2所述的处理系统，其特征在于，所述蒸发系统还包括凝水预热器;所述凝水预热器的液体出口与所述蒸发预热器的液体入口相连通。
6.根据权利要求5所述的处理系统，其特征在于，所述蒸发器的加热装置的气体出口与所述蒸发预热器的加热装置的入口相连通;所述蒸发器的加热装置的液体出口与所述凝水预热器的加热装置的入口相连通。
7.根据权利要求5所述的处理系统，其特征在于，还包括蒸发式冷却器;所述蒸发式冷却器的入口与所述凝水预热器的加热装置的出口相连通。
8.根据权利要求1所述的处理系统，其特征在于，还包括烟气处理系统;所述烟气处理系统与焚烧炉的烟气出口相连通。
说明书
一种苯胺基乙腈生产废水的处理系统
技术领域
本实用新型属于水处理技术领域，尤其涉及一种苯胺基乙腈生产废水的处理系统。
背景技术
当前，我国水环境所面临的主要问题是水体污染。根据对现行污水治理现状的分析，不难发现未经处理直接排放和经过一定处理还达不到排放标准的工业废水，是造成污染的重要原因。其中，引起污染的工业废水很大一部分是难治理的高浓度有机废水。这类废水主要来自化学工业、合成制药、农药、粮食加工、炼焦等行业的废水。工业废水成分复杂，尤其是化工废水对环境有很大的影响。化工废水中含有多种具有生物毒性或三致性的有机物，难以采用常规处理方法进行处理。
苯胺基乙腈生产废水指标属于高浓度难生物降解有机废水，其成分较为复杂，含有苯胺、苯胺基乙腈、羟基乙腈、甲醛等有机物质，处理比较困难。为了对该废水进行处理，现有生产企业采用部分蒸发浓缩、部分套用、部分进生化处理后排放的方式，但这种处理方式一方面处理成本较高，另一方面苯胺基乙腈废水也未能全部无害化达到排放要求，再者由于进生化废水的COD、氨氮等污染因子较高，加之含羟基乙腈等剧毒成分，需加一定量的水进行稀释后再进行处理，也给环保管理带来极大压力。
国内也有文献报道有关苯胺基乙腈废水的处理，主要方式是化学及生物处理方法进行预处理，如徐细波提出采用碱解法对苯胺基乙腈有机废水进行处理(碱解法处理苯胺基乙腈有机废水，黑龙江科技信息，2017(11)：29-29)、方俊华等人提出采用铁碳微电解-Fenton法对苯胺基乙腈生产废水进行预处理实验，并通过静态实验确定了铁碳微电解最佳条件(铁碳微电解-Fenton法预处理苯胺基乙腈生产废水，环境工程学报，2013，7(7)：2401-2408)、李超伟等人提出以甲苯为萃取剂经三级逆流萃取处理(萃取预处理苯胺基乙腈生产废水试验研究，中国环保产业，2007(11)：30-33)、方俊华等人分析了磷酸镁铵法对苯胺基乙腈生产废水中高浓度氨氮的处理效果及最佳反应条件(MAP处理苯胺基乙腈生产废水中的氨氮，工业水处理，2013(1)：31-33)等，但这些方法也存在处理成本太高的问题，且主要是预处理，最终还需进入生化处理。
实用新型内容
有鉴于此，本实用新型要解决的技术问题在于提供一种成本较低的苯胺基乙腈生产废水的处理系统。

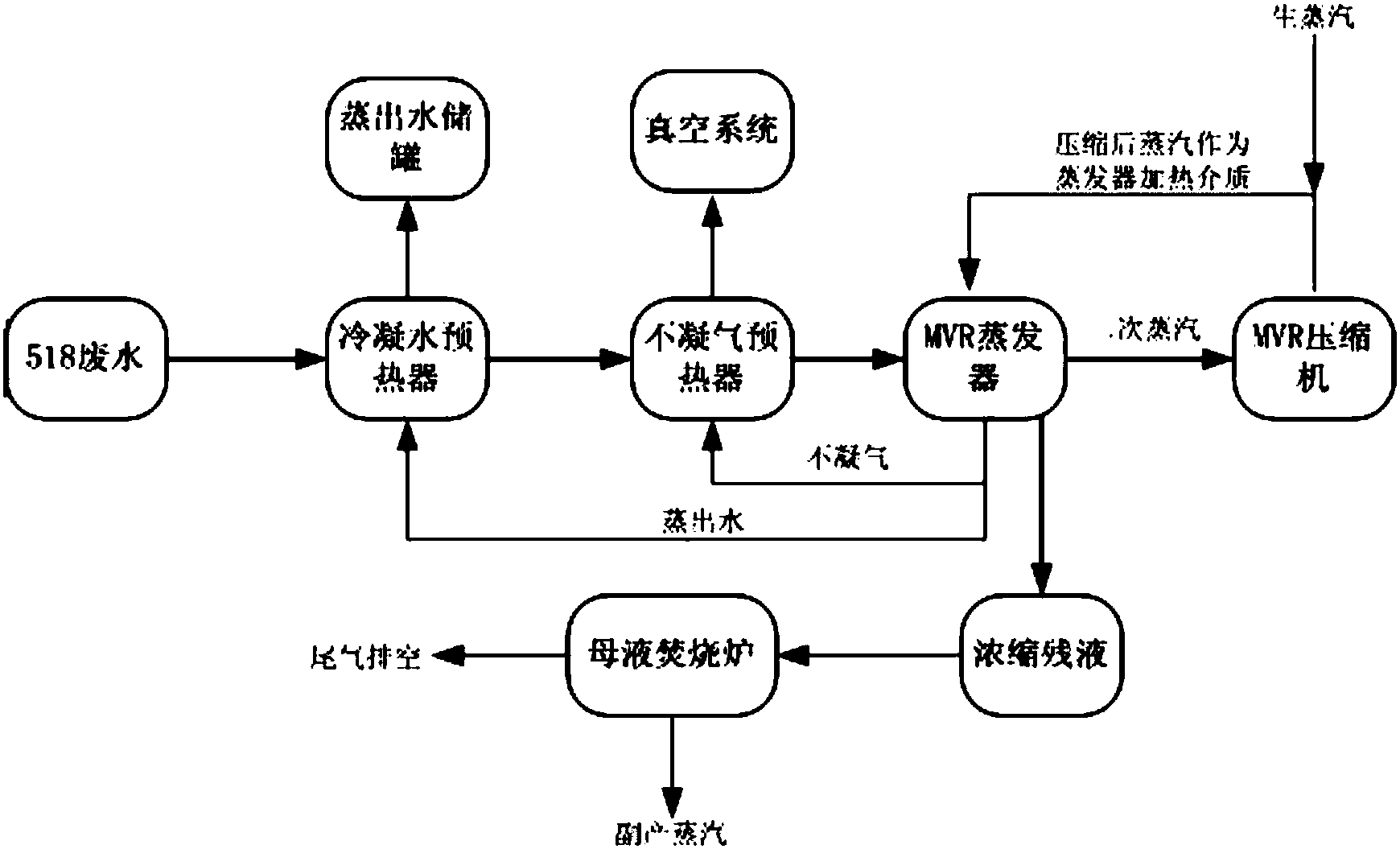

本实用新型提供了一种苯胺基乙腈生产废水的处理系统，包括：
蒸发系统;
与所述蒸发系统的气体出口相连通的气液分离器;
与所述气液分离器的气体出口相连通的机械蒸汽再压缩系统;
与所述气液分离器的液体出口相连通的焚烧炉。
优选的，所述蒸发系统包括蒸发预热器与蒸发器;所述蒸发预热器的出口与所述蒸发器的入口相连通。
优选的，所述蒸发器内设置有循环浓缩泵。
优选的，所述机械蒸汽再压缩系统的气体出口与所述蒸发器的加热装置的入口相连通。
优选的，所述蒸发系统还包括凝水预热器;所述凝水预热器的液体出口与所述蒸发预热器的液体入口相连通。
优选的，所述蒸发器的加热装置的气体出口与所述蒸发预热器的加热装置的入口相连通;所述蒸发器的加热装置的液体出口与所述凝水预热器的加热装置的入口相连通。
优选的，还包括蒸发式冷却器;所述蒸发式冷却器的入口与所述凝水预热器的加热装置的出口相连通。
优选的，还包括烟气处理系统;所述烟气处理系统与焚烧炉的烟气出口相连通。
本实用新型提供了一种苯胺基乙腈生产废水的处理系统，包括：蒸发系统;与所述蒸发系统的气体出口相连通的气液分离器;与所述气液分离器的气体出口相连通的机械蒸汽再压缩系统;与所述气液分离器的液体出口相连通的焚烧炉。与现有技术相比，本实用新型采用机械蒸汽再压缩，可显著降低蒸汽消耗，得到大量副产蒸汽，降低了废水的处理成本，并且蒸汽利用降温后得到的水可用于苯胺基乙腈打砂工序，还可采用反渗透进行处理;浓缩残液采用焚烧的方式处理彻底，符合环保要求。
