申请日2018.01.05
公开(公告)日2018.12.07
IPC分类号B01F7/16; B01F15/00; B01F15/02; C02F1/52
摘要
一种污水治理专用药剂调配及添加装置，涉及一种污水治理装置，一种污水治理专用药剂调配及添加装置，包括搅拌桶和储水桶，其特征是：在支座的上表面设有支撑盘，在所述的支撑盘的上表面设有搅拌桶，在所述的搅拌桶的桶盖上设有开口和延伸至搅拌桶内部的调速搅拌电机，本实用新型克服传统絮凝剂添加过程中污水样本采集与絮凝剂调配相分离、操作繁琐不便的问题，通过量水装置、量剂装置与搅拌桶组成一套污水初沉池专用的絮凝剂调配、试验及调配好的絮凝剂添加量在初沉池中进行等比放大添加的系统设施，实现污水处理中絮凝剂调配与添加一体化操作，方便快捷，省时省力。
权利要求书

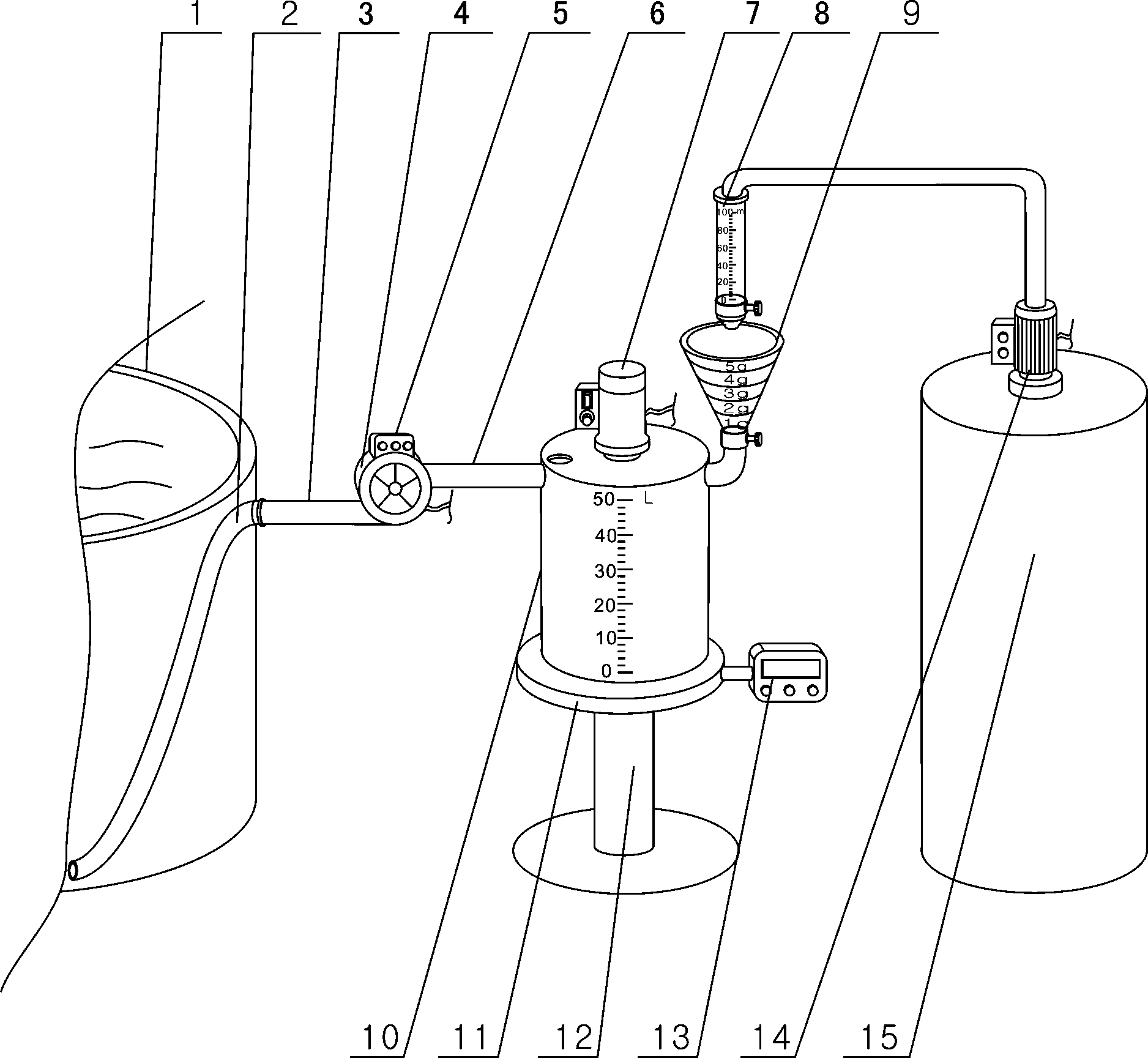

1.一种污水治理专用药剂调配及添加装置，包括搅拌桶(10)和储水桶(15)，其特征是：在支座(12)的上表面设有支撑盘(11)，在所述的支撑盘(11)的上表面设有搅拌桶(10)，在所述的搅拌桶(10)的桶盖上设有开口(22)和延伸至搅拌桶(10)内部的调速搅拌电机(7)，所述的调速搅拌电机(7)一端连接调速电源盒(21)，另一端与外部电源相连接，在所述的搅拌桶(10)桶壁的一侧开设有圆孔(23)，所述的圆孔(23)上的连接管B(6)与双向水泵(4)一端相连接，在所述的双向水泵(4)的上部设有启动控制盒(5)，所述的双向水泵(4)另一端的连接管A(3)与放置在污水池(1)中的软管(2)相连接，在所述的搅拌桶(10)桶壁的另一侧设有弧形入液管(19)，所述的弧形入液管(19)通过阀门(17)和旋拧杆(18)与量剂装置(9)相连接，所述的量剂装置(9)与其正上方安置的量水装置(8)底部的出水口(30)相对，在所述的出水口(30)的上方设有开关阀(29)和连接在量水装置(8)侧面的阀钮(31)，所述的量水装置(8)与U型出水管(25)一端通过连接扣(27)相连接，所述的U型出水管(25)另一端连接单向水泵(14)并插入储水桶(15)内部，在所述的单向水泵(14)的一侧连接电源控制盒(26)，所述的单向水泵(14)的另一侧连接外部电源。
2.根据权利要求1所述的一种污水治理专用药剂调配及添加装置，其特征是：所述的支撑盘(11)的侧面与电子计时器(13)通过横杆(20)相连接。
3.根据权利要求1所述的一种污水治理专用药剂调配及添加装置，其特征是：在所述的搅拌桶(10)桶壁的前表面标志有升数标(24)。
4.根据权利要求1所述的一种污水治理专用药剂调配及添加装置，其特征是：在所述的量剂装置(9)的前表面设有克度标(16)。
说明书
一种污水治理专用药剂调配及添加装置
技术领域
本实用新型涉及一种污水治理装置，尤其涉及一种污水治理专用药剂调配及添加装置。
背景技术
关于水污染的话题不断被提起，特别是地下水污染问题,地表水污染显而易见，地下水的污染却是触目惊心。中国13亿人口中，有70%饮用地下水，660多个城市中有400多个城市以地下水为饮用水源。但是据介绍，全国90%的城市地下水已受到污染。而另一组数据亦表明，地下水正面临严峻挑战。2011年，北京、上海等9个省市对辖区内的857眼监测井进行过评价水质为I类、II类的监测井占比2%，而IV类、V类的监测井多达76.8%。水污染情况不断加剧，使得污水处理和再生行业受到空前的关注，污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。
絮凝剂主要应用于给水和污水处理领域，絮凝剂主要是带有正(负)电性的基团中和一些水中带有负(正)电性难于分离的一些粒子或者叫颗粒，降低其电势，使其处于稳定状态，并利用其聚合性质使得这些颗粒集中，通过物理或者化学方法分离出来。絮凝沉淀法是选用无机絮凝剂(如硫酸铝)和有机阴离子型絮凝剂聚丙烯酰铵(PAM)配制成水溶液加入废水中，便会产生压缩双电层，使废水中的悬浮微粒失去稳定性，胶粒物相互凝聚使微粒增大，形成絮凝体、矾花。絮凝体长大到一定体积后即在重力作用下脱离水相沉淀，从而去除废水中的大量悬浮物，从而达到水处理的效果。为提高分离效果，可适时、适量加入助凝剂。处理后的污水在色度、含铬、悬浮物含量等方面基本上可达到排放标准，可以外排或用作人工注水采油的回注水。
絮凝剂不能直接投加到污水中，使用前必须先将它溶解于水，用其水溶液去处理污水。所以在使用之前必须先使用其他设备将絮凝剂按比例溶解，混凝搅拌，确定最佳加药量后才能添加到污水中，现有的除污设备不具备同时实现对试剂的称取，溶解与搅拌的功能，这样不仅增加了工作量还可能在转移试剂的过程中造成试剂的损耗。
发明内容
为了克服背景技术中的不足，本实用新型公开了一种污水治理专用药剂调配及添加装置，污水经过粗格栅实现固液分离后进入初沉池进行絮凝沉淀阶段，本实用新型克服传统絮凝剂添加过程中污水样本采集与絮凝剂调配相分离、操作繁琐不便的问题，通过量水装置、量剂装置与搅拌桶组成一套污水初沉池专用的絮凝剂调配、试验及调配好的絮凝剂添加量在初沉池中进行等比放大添加的系统设施，实现污水处理中絮凝剂调配与添加一体化操作，方便快捷，省时省力。
实现本实用新型的技术方案如下：
一种污水治理专用药剂调配及添加装置，包括搅拌桶和储水桶，在支座的上表面设有支撑盘，在所述的支撑盘的上表面设有搅拌桶，在所述的搅拌桶的桶盖上设有开口和延伸至搅拌桶内部的调速搅拌电机，所述的调速搅拌电机一端连接调速电源盒，另一端与外部电源相连接，在所述的搅拌桶桶壁的一侧开设有圆孔，所述的圆孔上的连接管B与双向水泵一端相连接，在所述的双向水泵的上部设有启动控制盒，所述的双向水泵另一端的连接管A与放置在污水池中的软管相连接，在所述的搅拌桶桶壁的另一侧设有弧形入液管，所述的弧形入液管通过阀门和旋拧杆与量剂装置相连接，所述的量剂装置与其正上方安置的量水装置底部的出水口相对，在所述的出水口的上方设有开关阀和连接在量水装置侧面的阀钮，所述的量水装置与U型出水管一端通过连接扣相连接，所述的U型出水管另一端连接单向水泵并插入储水桶内部，在所述的单向水泵的一侧连接电源控制盒，所述的单向水泵的另一侧连接外部电源。
所述的一种污水治理专用药剂调配及添加装置，在所述的量剂装置的前表面设有克度标。
所述的一种污水治理专用药剂调配及添加装置，所述的支撑盘的侧面与电子计时器通过横杆相连接。
所述的一种污水治理专用药剂调配及添加装置，在所述的搅拌桶桶壁的前表面标志有升数标。
所述的一种污水治理专用药剂调配及添加装置，在所述的量水装置的前表面标志有容量标。
本实用新型的有益效果是，本实用新型所述的一种污水治理专用药剂调配及添加装置，通过设置量水装置和量剂装置，可以直接对纯净水和絮凝剂进行称量和添加;通过设置调速搅拌电机和调速电源盒，可以更快速便捷地对搅拌电机进行速度的调节;通过设置电子计时器，可以对搅拌和反应时间进行更准确地调控;通过设置双向水泵，可以同时实现对污水进行采样试验和将配好的试剂注入污水进行治理。本实用新型公开了一种污水治理专用药剂调配及添加装置，污水经过粗格栅实现固液分离后进入初沉池进行絮凝沉淀阶段，本实用新型克服传统絮凝剂添加过程中污水样本采集与絮凝剂调配相分离、操作繁琐不便的问题，通过量水装置、量剂装置与搅拌桶组成一套污水初沉池专用的絮凝剂调配、试验及调配好的絮凝剂添加量在初沉池中进行等比放大添加的系统设施，实现污水处理中絮凝剂调配与添加一体化操作，通过本实用新型既解决了传统的污水治理装置需要分别对絮凝剂和污水水进行调配测量的问题，又解决了取样进行混凝搅拌试验和污水治理不能在一个装置内同时进行的问题，方便快捷，省时省力。
