申请日 20200415
公开（公告）日 20201127
IPC分类号 C02F3/30; C02F103/20
摘要
本实用新型公开了用于深度净化养殖废水的MBBR‑CRI污水处理系统，包括养殖废水二级出水储存池，养殖废水二级出水储存池连接厌氧MBBR系统，厌氧MBBR系统连接人工快速渗虑系统，人工快速渗虑系统通过回流管路连接厌氧MBBR系统进口，回流管路用于硝化液回流；在厌氧MBBR系统进口设置有搅拌罐，搅拌罐的出水口与厌氧MBBR系统进口共用同一个电磁阀。本实用新型污水处理系统占地面积小，相比于CN106348442A中的两段式人工快速渗滤系统，其占地面积可缩小约40%；本实用新型污水处理系统能够对养殖废水进行深度处理，处理效果好；本实用新型污水处理系统采用了推流式厌氧MBBR系统，不仅能够减小所需运行动力，而且能够增大生物膜与废水的接触，使得反硝化反应更为充分。
权利要求书

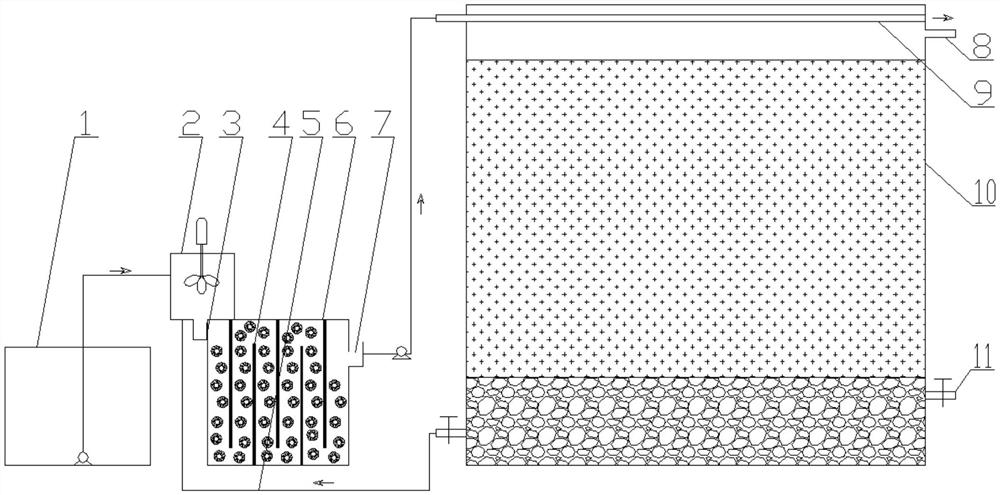

1.用于深度净化养殖废水的MBBR-CRI污水处理系统，包括养殖废水二级出水储存池（1），其特征在于：养殖废水二级出水储存池（1）连接厌氧MBBR系统，厌氧MBBR系统连接人工快速渗滤系统，人工快速渗滤系统通过回流管路（5）连接厌氧MBBR系统进口；在厌氧MBBR系统进口设置有搅拌罐（2），搅拌罐（2）的出水口与厌氧MBBR系统进口共用同一个电磁阀（3）。
2.根据权利要求1所述的用于深度净化养殖废水的MBBR-CRI污水处理系统，其特征在于：厌氧MBBR系统进口比出口高，以构成推流式厌氧MBBR系统。
3.根据权利要求2所述的用于深度净化养殖废水的MBBR-CRI污水处理系统，其特征在于：厌氧MBBR系统的折流板（4）立式布置。
4.根据权利要求1-3任一项所述的用于深度净化养殖废水的MBBR-CRI污水处理系统，其特征在于：在人工快速渗滤系统的滤池（10）顶部设置有布水管（9），布水管（9）首端和末端均固定在滤池（10）的侧壁。
5.根据权利要求4所述的用于深度净化养殖废水的MBBR-CRI污水处理系统，其特征在于：搅拌罐（2）固定在厌氧MBBR系统的处理池（6）顶部。
6.根据权利要求5所述的用于深度净化养殖废水的MBBR-CRI污水处理系统，其特征在于：在养殖废水二级出水储存池（1）与厌氧MBBR系统的连接管路上设置有泵，在厌氧MBBR系统与人工快速渗滤系统的连接管路上也设置有泵用于提升废水进入搅拌罐（2）。
说明书
用于深度净化养殖废水的MBBR-CRI污水处理系统
技术领域
本实用新型属于污水处理技术领域，尤其涉及一种用于深度净化养殖废水的MBBR-CRI污水处理系统。
背景技术
MBBR工艺兼具传统流化床和生物接触氧化法两者的优点，是一种新型高效的污水处理方法，依靠曝气池内的曝气和水流的提升作用使载体处于流化状态，进而形成悬浮生长的活性污泥和附着生长的生物膜，使得移动床生物膜利用了整个反应器空间，充分发挥附着相和悬浮相生物两者的优越性。人工快速渗滤系统（CRI）是指有控制地将污水投放于人工构建的渗滤介质的表面，使其在向下渗滤的过程中经历不同的物理、化学和生物作用，最终达到净化污水的过程。其核心是采用渗透性能较好的天然河砂、陶粒和煤矸石等为主要渗滤介质代替天然土层，从而大大提高了水力负荷。CRI系统通常采用淹水和落干相交替的工作方式，利用土壤含水层对污水进行综合处理,通过截留、吸附和生物降解的协同作用使污染物得以去除。
文献CN106348442A提供了一种基于前置反硝化型A/O两段式人工快速渗滤系统，包括A段渗滤系统和O段渗滤系统；A段渗滤系统的进水口与污水池连接，出水口与储水池连接；O段渗滤系统的进水口分别与储水池、消化液储水池连接，出水口与消化液储水池连接；O段渗滤系统还有排水口；消化液储水池的出水口与污水池连接。然而该系统采用两段式CRI系统存在占地面积大的弊端。
实用新型内容
本实用新型的目的在于提供一种占地面积小且处理效果好的用于深度净化养殖废水的MBBR-CRI污水处理系统。
为了实现上述目的，本实用新型采用了如下技术方案。
用于深度净化三级处理养殖废水的MBBR-CRI污水处理系统，包括养殖废水二级出水储存池，养殖废水二级出水储存池连接厌氧MBBR系统，厌氧MBBR系统连接人工快速渗滤系统，人工快速渗滤系统通过回流管路连接厌氧MBBR系统进口，回流管路用于硝化液回流；在厌氧MBBR系统进口设置有搅拌罐，搅拌罐的出水口与厌氧MBBR系统进口共用同一个电磁阀。
作为优选，厌氧MBBR系统进口比出口高以构成推流式厌氧MBBR系统。
作为优选，厌氧MBBR系统的折流板立式布置。
作为优选，在人工快速渗滤系统的滤池顶部设置有分配管，分配管首端和末端均固定在滤池的侧壁。
作为优选，搅拌罐固定在厌氧MBBR系统的处理池顶部，这样的结构能够进一步缩小占地面积。
作为优选，在养殖废水二级出水储存池与厌氧MBBR系统的连接管路上设置有泵，在厌氧MBBR系统与人工快速渗滤系统的连接管路上也设置有泵。
由于采用了上述技术方案，本实用新型污水处理系统占地面积小，相比于CN106348442A中的两段式人工快速渗滤系统，其占地面积可缩小约40%；本实用新型污水处理系统能够对养殖废水进行深度处理，处理效果好；本实用新型污水处理系统采用了推流式厌氧MBBR系统，不仅能够减小所需运行动力，而且能够增大生物膜与废水的接触，使得反硝化作用更为充分；本实用新型污水处理系统的搅拌罐设置在厌氧MBBR系统进口，能够使得搅拌充分的养殖废水原液以最短的时间进入厌氧MBBR系统反应，进一步优化处理效果。
发明人 （简悦;曾雅琼;龙定彪;蒲施桦;王浩;朱佳明;）
