申请日 20200421
公开（公告）日 20210202
IPC分类号 C02F9/04; C02F101/36; C02F103/38
摘要：
本实用新型涉及污水处理的技术领域，特别是涉及一种PVC制备用污水处理设备，其可以方便对污水进行处理，加快处理速度，减少对处理进行的影响；包括混料桶、连接管、流通管、旋转轴、底座、电机、减速机、传动轴、多组搅拌叶、绞龙、接收桶、环形框、过滤网、加料管、传输管和处理桶，混料桶顶部设置有多组固定架，多组固定架另一端设置有安装箱，底座顶部设置有固定槽，固定槽内设置有滚珠轴承，流通管上设置有控制阀，环形框通过两组合页固定安装在混料桶顶部，加料管上设置有开关阀，传输管两端分别与接料桶右侧壁底部和处理桶底部连通，并在传输管上设置有传输泵，处理桶顶部连通设置有出液管，传输管上设置有止回阀。
权利要求书

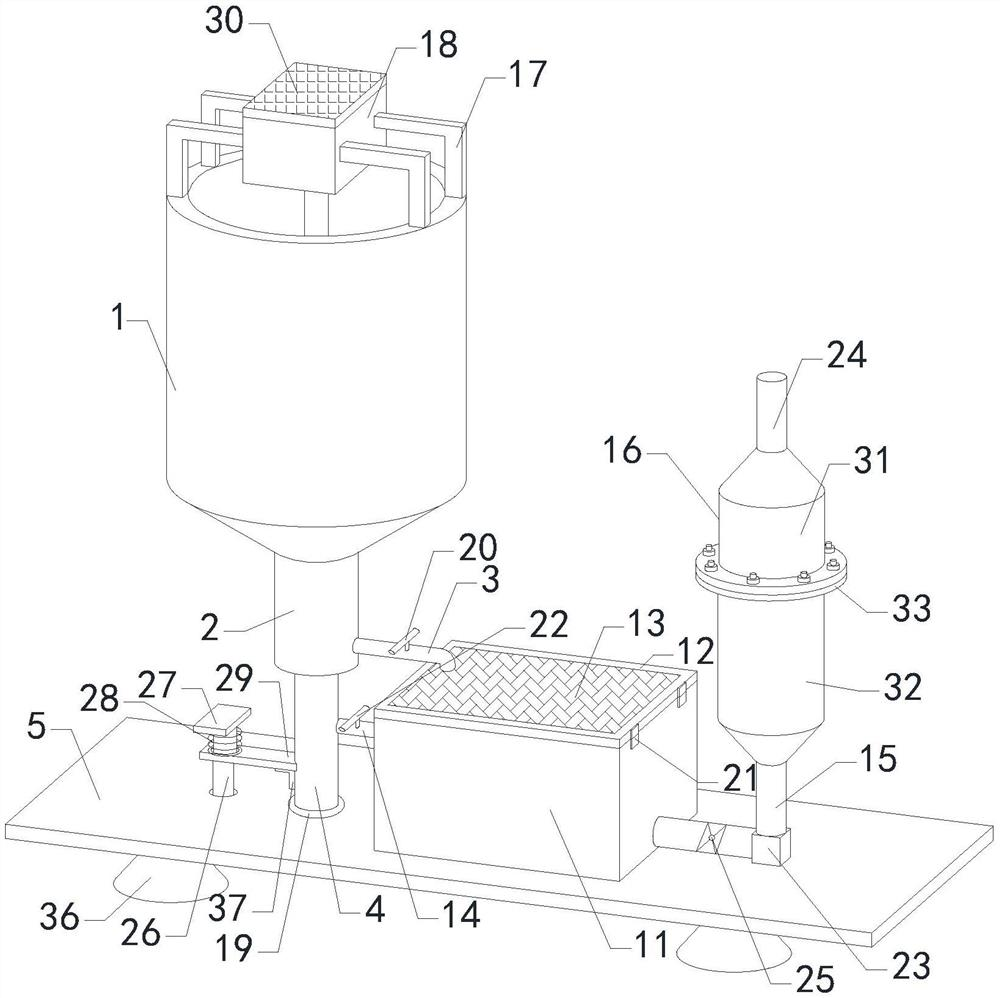

1.一种PVC制备用污水处理设备，其特征在于，包括混料桶(1)、连接管(2)、流通管(3)、旋转轴(4)、底座(5)、电机(6)、减速机(7)、传动轴(8)、多组搅拌叶(9)、绞龙(10)、接收桶(11)、环形框(12)、过滤网(13)、加料管(14)、传输管(15)和处理桶(16)，所述混料桶(1)内设置有混料腔，并在混料桶(1)顶部设置有加料口，加料口与混料腔相通，所述混料桶(1)顶部设置有多组固定架(17)，所述多组固定架(17)另一端设置有安装箱(18)，所述电机(6)安装在减速机(7)输入端处，所述减速机(7)安装在安装箱(18)内底部，所述传动轴(8)顶端穿过安装箱(18)底部并与减速机(7)输出端连接，所述多组搅拌叶(9)均安装在传动轴(8)上，并且多组搅拌叶(9)均位于混合桶中，所述连接管(2)顶端与混合桶底部连通，并且连接管(2)底端封闭，所述绞龙(10)安装在传动轴(8)底端，并且绞龙(10)位于连接管(2)中，所述底座(5)顶部设置有固定槽，所述固定槽内设置有滚珠轴承(19)，所述旋转轴(4)底端插入并固定至滚珠轴承(19)中，并且旋转轴(4)顶端与连接管(2)底部固定连接，所述流通管(3)输入端与连接管(2)连通，并在流通管(3)上设置有控制阀(20)，所述接收桶安装在底座(5)顶部，并在接收桶内设置有接收腔，接收桶顶部连通设置有接收口，所述环形框(12)通过两组合页(21)固定安装在混料桶(1)顶部，所述过滤网(13)安装在环形框(12)内壁上，所述加料管(14)与混料桶(1)左侧壁连通，并在加料管(14)上设置有开关阀(22)，所述传输管(15)两端分别与接料桶右侧壁底部和处理桶(16)底部连通，并在传输管(15)上设置有传输泵(23)，所述处理桶(16)顶部连通设置有出液管(24)，所述传输管(15)上设置有止回阀(25)。
2.根据权利要求1所述的一种PVC制备用污水处理设备，其特征在于，还包括插杆(26)、连接板(27)和限位弹簧(28)，所述底座(5)顶部左半区域设置有两组插槽，所述旋转轴(4)上设置有旋转板(29)，并在旋转板(29)上设置有通孔，所述插杆(26)底端穿过通孔并插入至任意一组插槽中，并且插杆(26)顶端与连接板(27)连接，所述限位弹簧(28)两端分别与连接板(27)底部和旋转板(29)顶部连接。
3.根据权利要求2所述的一种PVC制备用污水处理设备，其特征在于，所述安装箱(18)顶部设置有多组散热孔，并在安装箱(18)顶部设置有防尘网(30)。
4.根据权利要求3所述的一种PVC制备用污水处理设备，其特征在于，所述处理桶(16)由上半桶(31)和下半桶(32)通过法兰(33)螺栓连接，并在上半桶(31)和下班桶内分别横向设置有两组隔网(34)，所述两组隔网(34)之间填充有活性炭颗粒(35)。
5.根据权利要求4所述的一种PVC制备用污水处理设备，其特征在于，还包括多组防滑座(36)，所述多组防滑座(36)均安装在底座(5)底部。
6.根据权利要求5所述的一种PVC制备用污水处理设备，其特征在于，还包括加强架(37)，所述加强架(37)安装在旋转轴(4)外壁上，并且加强架(37)与旋转板(29)底部连接。
说明书
一种PVC制备用污水处理设备
技术领域
本实用新型涉及污水处理的技术领域，特别是涉及一种PVC制备用污水处理设备。
背景技术
众所周知，聚氯乙烯(PVC)是一种使用一个氯原子取代聚乙烯中的一个氢原子的高分子材料，是含有少量结晶结构的无定形聚合物，在PVC的生产制备过程中，由于PVC的生成反应在水中进行，因此，会产生一定量的污水，随着PVC的生产需要对产生的污水进行不断的处理并回收利用，节约一定的水资源，现有的对PVC生产污水进行处理时，一般在其中添加氧化剂和铁系混凝剂处理和吸附其中的有机物等，但是其静置沉淀耗费时间较长，的从而导致处理效率较低，影响处理进程。
实用新型内容
(一)解决的技术问题
针对现有技术的不足，本实用新型提供一种可以方便对污水进行处理，加快处理速度，减少对处理进行的影响的PVC制备用污水处理设备。
(二)技术方案
为实现上述目的，本实用新型提供如下技术方案：一种PVC制备用污水处理设备，包括混料桶、连接管、流通管、旋转轴、底座、电机、减速机、传动轴、多组搅拌叶、绞龙、接收桶、环形框、过滤网、加料管、传输管和处理桶，所述混料桶内设置有混料腔，并在混料桶顶部设置有加料口，加料口与混料腔相通，所述混料桶顶部设置有多组固定架，所述多组固定架另一端设置有安装箱，所述电机安装在减速机输入端处，所述减速机安装在安装箱内底部，所述传动轴顶端穿过安装箱底部并与减速机输出端连接，所述多组搅拌叶均安装在传动轴上，并且多组搅拌叶均位于混合桶中，所述连接管顶端与混合桶底部连通，并且连接管底端封闭，所述绞龙安装在传动轴底端，并且绞龙位于连接管中，所述底座顶部设置有固定槽，所述固定槽内设置有滚珠轴承，所述旋转轴底端插入并固定至滚珠轴承中，并且旋转轴顶端与连接管底部固定连接，所述流通管输入端与连接管连通，并在流通管上设置有控制阀，所述接收桶安装在底座顶部，并在接收桶内设置有接收腔，接收桶顶部连通设置有接收口，所述环形框通过两组合页固定安装在混料桶顶部，所述过滤网安装在环形框内壁上，所述加料管与混料桶左侧壁连通，并在加料管上设置有开关阀，所述传输管两端分别与接料桶右侧壁底部和处理桶底部连通，并在传输管上设置有传输泵，所述处理桶顶部连通设置有出液管，所述传输管上设置有止回阀。
具体的，还包括插杆、连接板和限位弹簧，所述底座顶部左半区域设置有两组插槽，所述旋转轴上设置有旋转板，并在旋转板上设置有通孔，所述插杆底端穿过通孔并插入至任意一组插槽中，并且插杆顶端与连接板连接，所述限位弹簧两端分别与连接板底部和旋转板顶部连接。
具体的，所述安装箱顶部设置有多组散热孔，并在安装箱顶部设置有防尘网。
具体的，所述处理桶由上半桶和下半桶通过法兰螺栓连接，并在上半桶和下班桶内分别横向设置有两组隔网，所述两组隔网之间填充有活性炭颗粒。
具体的，还包括多组防滑座，所述多组防滑座均安装在底座底部。
具体的，还包括加强架，所述加强架安装在旋转轴外壁上，并且加强架与旋转板底部连接。
(三)有益效果
与现有技术相比，本实用新型提供了一种PVC制备用污水处理设备，具备以下有益效果：将所需要进行出来的污水的加入至混料桶中，同时将电机通电并启动，电机输出的动力通过减速机减速后时传动轴带动多组搅拌叶一同转动，对混料桶中的污水进行搅拌处理，并向其中添加一些助剂，如氧化剂和铁系混凝剂，依次进行添加，随着多组搅拌叶的转动使其充分混合均匀，当初步处理完成后，转动旋转轴，使流通管输出端位于过滤网上方区域，打开控制阀，通过流通管将处理后的污水导入至接收桶中，若污水中产生沉淀等，在搅拌叶的搅拌作用下使沉淀充分的混合在污水中，并通过连接管和流通管排出，并且由于绞龙的存在，可以是沉淀等总有排出的趋势，从而可以减少堵塞现象，通过流通管排出的污水首先通过过滤网进行过滤处理，过滤后的污水进入至接收桶中，并可以打开开关阀，通过加料管导入二次氧化处理添加剂，对其进行二次氧化处理，将传输泵通电并启动，在传输泵的作用下将经过二次氧化处理后的污水导入至处理桶中进行处理，通过活性炭颗粒破坏其中的二次氧化处理添加剂如臭氧和氯等，最后处理后的污水可以通过出水管排出，从而可以方便对污水进行处理，加快处理速度，减少对处理进行的影响，当过滤网上过滤出的絮凝杂质较多时，可以关闭控制阀，并转动旋转轴使流通管输出端离开过滤网上方区域，并将环形框以及过滤网翻转，以便对其进行清理。 （发明人：任淑敏;常世君;郭荣 ）
