申请日 20200507
公开（公告）日 20210202
IPC分类号 E03F1/00; E03F5/14; B01D36/00
摘要：
本实用新型公开了牧畜养殖排污装置，包括排水斗，所述排水斗固定连接于排水管道的顶部，所述排水斗中部内壁的圆周焊接有卡环，且卡环的顶部设置有套筒，所述套筒的外径与排水斗的顶部内径相适配，且套筒中部的内壁焊接有挡板，所述挡板的中部开设有等距离分布的通孔，且套筒的顶部卡接有横梁，所述横梁的底部等距离焊接有与通孔数量相等的吊杆，且吊杆的底端均延伸至通孔的下方。本实用新型在使用时，污水倒入排水斗中，通过挡板上的通孔向下流动，固体杂物阻留在挡板上方，通过挂钩勾住流过通孔的牲畜毛发，以免对下方的污水管道造成堵塞，套筒由卡环支撑在排水斗的内部，可以随时将套筒取出排水斗，便于套筒的清理工作。
权利要求书

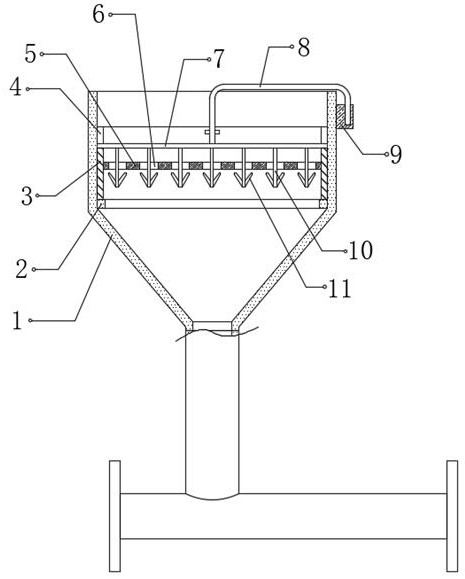

1.牧畜养殖排污装置，包括排水斗（1），所述排水斗（1）固定连接于排水管道的顶部，其特征在于，所述排水斗（1）中部内壁的圆周焊接有卡环（2），且卡环（2）的顶部设置有套筒（3），所述套筒（3）的外径与排水斗（1）的顶部内径相适配，且套筒（3）中部的内壁焊接有挡板（5），所述挡板（5）的中部开设有等距离分布的通孔（6），且套筒（3）的顶部卡接有横梁（7），所述横梁（7）的底部等距离焊接有与通孔（6）数量相等的吊杆（10），且吊杆（10）的底端均延伸至通孔（6）的下方，所述吊杆（10）两侧的底部均焊接有挂钩（11）。
2.根据权利要求1所述的牧畜养殖排污装置，其特征在于，所述套筒（3）两侧的顶部均开设有卡口（4），且横梁（7）的两端分别卡接于两个卡口（4）的内部。
3.根据权利要求1-2任一所述的牧畜养殖排污装置，其特征在于，所述横梁（7）顶部的中间位置焊接有挂杆（8），且挂杆（8）的一侧挂接于排水斗（1）顶部的边缘处。
4.根据权利要求3所述的牧畜养殖排污装置，其特征在于，所述排水斗（1）一侧外壁的顶部焊接有插套（9），且挂杆（8）远离横梁（7）的一端插接于插套（9）的内部。
5.根据权利要求1所述的牧畜养殖排污装置，其特征在于，所述排水斗（1）两侧内壁的顶部均焊接有提手（12）。
6.根据权利要求1所述的牧畜养殖排污装置，其特征在于，所述套筒（3）底部的内壁固定连接有过滤腔（14），且过滤腔（14）底部的内壁焊接有滤网（15）。
7.根据权利要求6所述的牧畜养殖排污装置，其特征在于，所述套筒（3）底部的内壁粘接有磁环（13），且过滤腔（14）采用钢质材料，磁环（13）与过滤腔（14）的顶部圆周相贴合。
说明书
牧畜养殖排污装置
技术领域
本实用新型涉及畜牧养殖技术领域，尤其涉及牧畜养殖排污装置。
背景技术
目前，畜牧是指采用畜、禽等已经被我们人类人工饲养驯化的动物，或者鹿、麝、狐、貂、水獭、鹌鹑等野生动物的生理机能，通过人工饲养、繁殖，使其将牧草和饲料等植物能转变为动物能，以取得肉、蛋、奶、羊毛、山羊绒、皮张、蚕丝和药材等畜产品的生产过程。
畜牧养殖过程所产生的大量污水需要使用专门的排污系统进行排放，污水中混有大量牲畜毛发，会对排水管道造成堵塞，现有的排污装置不便于对这些堵塞进行清理，影响污水排放效率，亟需设计一种牧畜养殖排污装置来解决上述问题。
发明内容
本实用新型的目的是为了解决现有技术中存在的缺点，而提出的牧畜养殖排污装置。
为了实现上述目的，本实用新型采用了如下技术方案：
牧畜养殖排污装置，包括排水斗，所述排水斗固定连接于排水管道的顶部，所述排水斗中部内壁的圆周焊接有卡环，且卡环的顶部设置有套筒，所述套筒的外径与排水斗的顶部内径相适配，且套筒中部的内壁焊接有挡板，所述挡板的中部开设有等距离分布的通孔，且套筒的顶部卡接有横梁，所述横梁的底部等距离焊接有与通孔数量相等的吊杆，且吊杆的底端均延伸至通孔的下方，所述吊杆两侧的底部均焊接有挂钩。
作为本实用新型再进一步的方案：所述套筒两侧的顶部均开设有卡口，且横梁的两端分别卡接于两个卡口的内部。
作为本实用新型再进一步的方案：所述横梁顶部的中间位置焊接有挂杆，且挂杆的一侧挂接于排水斗顶部的边缘处。
作为本实用新型再进一步的方案：所述排水斗一侧外壁的顶部焊接有插套，且挂杆远离横梁的一端插接于插套的内部。
作为本实用新型再进一步的方案：所述排水斗两侧内壁的顶部均焊接有提手。
作为本实用新型再进一步的方案：所述套筒底部的内壁固定连接有过滤腔，且过滤腔底部的内壁焊接有滤网。
作为本实用新型再进一步的方案：所述套筒底部的内壁粘接有磁环，且过滤腔采用钢质材料，磁环与过滤腔的顶部圆周相贴合。
本实用新型的有益效果为：
1.通过设置挡板和挂钩，污水倒入排水斗中，通过挡板上的通孔向下流动，固体杂物阻留在挡板上方，通过挂钩勾住流过通孔的牲畜毛发，以免对下方的污水管道造成堵塞，套筒由卡环支撑在排水斗的内部，可以随时将套筒取出排水斗，便于套筒的清理工作；
2.通过设置挂杆和插套，可以通过挂杆将横梁向上拉出套筒，便于清理挂钩上累积的牲畜毛发，挂杆的一端插接在插套内部，避免工作人员被其尖锐处划伤；
3.通过设置磁环、滤网和过滤腔，通过滤网对脱离挂钩的毛发进行阻挡，进一步强化污水管道的防堵塞能力，此部分毛发收集在过滤腔中，过滤腔通过磁环的吸附作用固定在套筒下方，二者之间可以实现拆分，便于拆卸过滤腔并进行清理。 （发明人：米金贺;刘影;孙国柱;刘百点 ）
