申请日2020.10.21
公开（公告）日2021.07.13
IPC分类号C02F9/02
摘要
实用新型公开了一种偏氟乙烯蒸汽冷凝污水回收装置，涉及污水回收装置技术领域，针对现有的污水回收装置工作性能不佳的问题，现提出如下方案，其包括处理箱，所述处理箱的一侧设有沉淀箱，所述处理箱的内部自上而下依次设有滤网和吸附箱，所述滤网和吸附箱均与处理箱的内壁滑动连接，所述吸附箱开设有多个透水孔，所述吸附箱的内部填充有活性炭颗粒，所述活性炭颗粒的直径大于透水孔的孔径，所述处理箱靠近沉淀箱一侧的底部安装有隔膜泵。本实用新型结构合理，可高效的对污水进行多次处理，可对污水中的杂物进行高效的过滤回收，可简单方便的对污水回收装置中的过滤回收部件进行拆卸更换，污水处理效果好，工作性能高，使用方便。
权利要求书

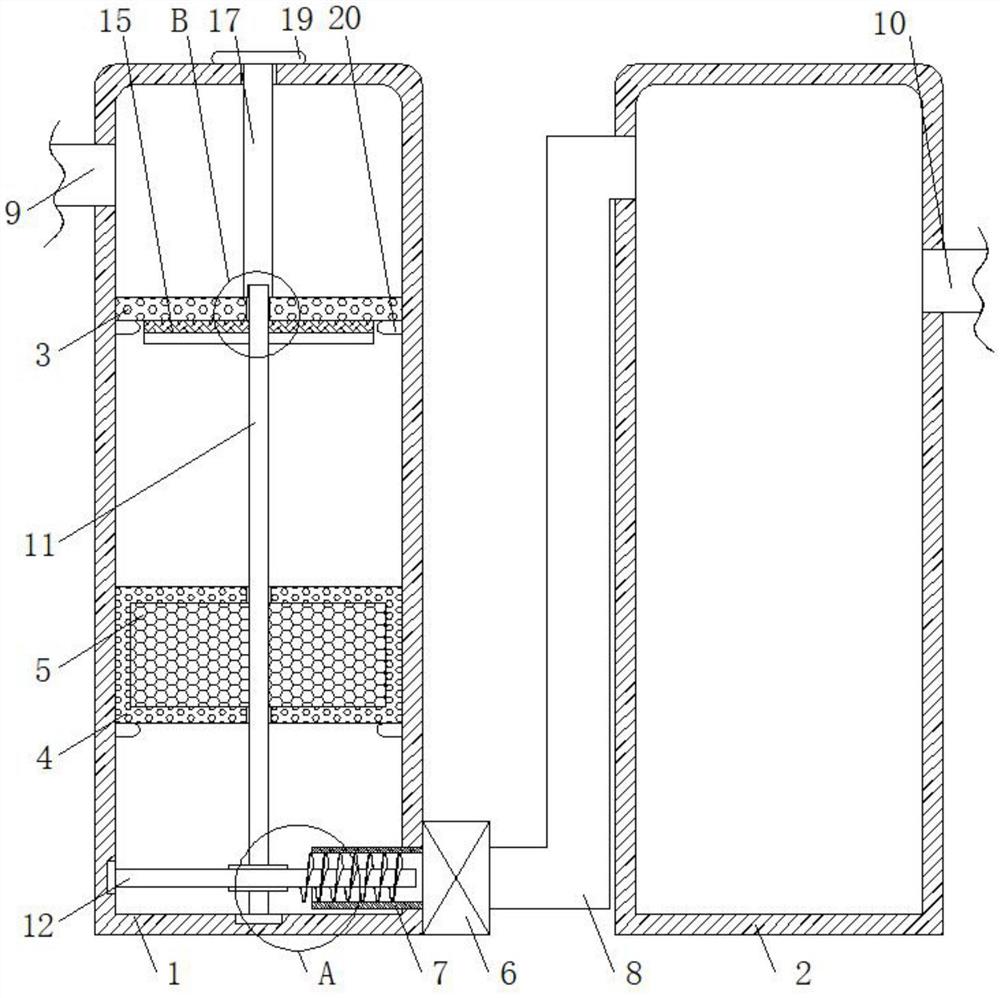

1.一种偏氟乙烯蒸汽冷凝污水回收装置，包括处理箱（1），其特征在于，所述处理箱（1）的一侧设有沉淀箱（2），所述处理箱（1）的内部自上而下依次设有滤网（3）和吸附箱（4），所述滤网（3）和吸附箱（4）均与处理箱（1）的内壁滑动连接，所述吸附箱（4）开设有多个透水孔，所述吸附箱（4）的内部填充有活性炭颗粒（5），所述活性炭颗粒（5）的直径大于透水孔的孔径，所述处理箱（1）靠近沉淀箱（2）一侧的底部安装有隔膜泵（6），所述隔膜泵（6）的输出端连接有输入管（7），所述输入管（7）远离隔膜泵（6）的一端延伸至处理箱（1）的内部，并且位于吸附箱（4）的下方，所述隔膜泵（6）的输出端连接有输出管（8），所述输出管（8）远离隔膜泵（6）的一端延伸至沉淀箱（2）的内部，所述处理箱（1）远离沉淀箱（2）一侧的顶部安装有进水管（9），所述沉淀箱（2）远离处理箱（1）一侧的顶部安装有出水管（10）。
2.根据权利要求1所述的一种偏氟乙烯蒸汽冷凝污水回收装置，其特征在于，所述处理箱（1）底部的内壁通过轴承转动连接有转轴（11），所述处理箱（1）右侧底部的内壁通过轴承转动连接有蜗杆（12），所述蜗杆（12）的另一端延伸至输入管（7）的内部，位于输入管（7）内部的蜗杆（12）外壁固定套接有螺旋叶片（13），所述螺旋叶片（13）转动连接在输入管（7）的内部，所述转轴（11）底部的外壁固定套接有蜗轮（14），所述蜗轮（14）与蜗杆（12）啮合工作，所述滤网（3）和吸附箱（4）的中部均开设有转孔（16），所述转轴（11）转动连接在转孔（16）的内部，所述滤网（3）下方的两侧均设有清洁刷（15），所述清洁刷（15）的刷毛与滤网（3）相接触，所述清洁刷（15）均固定在转轴（11）上。
3.根据权利要求2所述的一种偏氟乙烯蒸汽冷凝污水回收装置，其特征在于，所述滤网（3）的顶部设有压迫柱（17），所述压迫柱（17）的直径大于转孔（16）的孔径，所述压迫柱（17）的底部开设有转动孔（18），所述转轴（11）的顶部转动连接在转动孔（18）的内部，所述处理箱（1）的顶部开设有滑动孔，所述压迫柱（17）的顶部延伸出滑动孔的外部，并且固定有挡块（19），所述滤网（3）和吸附箱（4）底部的两端均设有支撑块（20），所述支撑块（20）均固定在处理箱（1）的内壁上。
4.根据权利要求1所述的一种偏氟乙烯蒸汽冷凝污水回收装置，其特征在于，所述吸附箱（4）的外侧通过铰链铰接有活动门（21），所述活动门（21）的外侧固定有把手。
5.根据权利要求1所述的一种偏氟乙烯蒸汽冷凝污水回收装置，其特征在于，所述处理箱（1）和沉淀箱（2）的外侧均通过铰链铰接有检修门（22），所述检修门（22）的外壁沿周向设有密封圈。
6.根据权利要求3所述的一种偏氟乙烯蒸汽冷凝污水回收装置，其特征在于，所述挡块（19）为圆形块，所述挡块（19）的直径大于滑动孔的孔径。
说明书
一种偏氟乙烯蒸汽冷凝污水回收装置
技术领域
本实用新型涉及污水回收装置技术领域，尤其涉及一种偏氟乙烯蒸汽冷凝污水回收装置。
背景技术
偏氟乙烯是含氟有机化合物生产中仅次于四氟乙烯规模生产的单体，偏氟乙烯在常温常压下为无色接近于无嗅无味的气体，偏氟乙烯既有亲核反应能力，又有亲电反应能力，其反应性比四氟乙烯和三氟氯乙烯低。
偏氟乙烯蒸汽冷凝污水在排放的过程中，需要使用到相应的回收装置对污水进行处理，从而避免污水中的杂物直接排放到外界对外界的环境造成损害，现有的回收装置虽然可以对污水进行处理，但是在使用的过程中，往往只能简单的对污水中的杂物进行过滤，处理方式较为单一，为此我们提出了一种偏氟乙烯蒸汽冷凝污水回收装置。
实用新型内容
本实用新型提出的一种偏氟乙烯蒸汽冷凝污水回收装置，解决了污水回收装置工作性能不佳的问题。
为了实现上述目的，本实用新型采用了如下技术方案：
一种偏氟乙烯蒸汽冷凝污水回收装置，包括处理箱，所述处理箱的一侧设有沉淀箱，所述处理箱的内部自上而下依次设有滤网和吸附箱，所述滤网和吸附箱均与处理箱的内壁滑动连接，所述吸附箱开设有多个透水孔，所述吸附箱的内部填充有活性炭颗粒，所述活性炭颗粒的直径大于透水孔的孔径，所述处理箱靠近沉淀箱一侧的底部安装有隔膜泵，所述隔膜泵的输出端连接有输入管，所述输入管远离隔膜泵的一端延伸至处理箱的内部，并且位于吸附箱的下方，所述隔膜泵的输出端连接有输出管，所述输出管远离隔膜泵的一端延伸至沉淀箱的内部，所述处理箱远离沉淀箱一侧的顶部安装有进水管，所述沉淀箱远离处理箱一侧的顶部安装有出水管。
优选的，所述处理箱底部的内壁通过轴承转动连接有转轴，所述处理箱右侧底部的内壁通过轴承转动连接有蜗杆，所述蜗杆的另一端延伸至输入管的内部，位于输入管内部的蜗杆外壁固定套接有螺旋叶片，所述螺旋叶片转动连接在输入管的内部，所述转轴底部的外壁固定套接有蜗轮，所述蜗轮与蜗杆啮合工作，所述滤网和吸附箱的中部均开设有转孔，所述转轴转动连接在转孔的内部，所述滤网下方的两侧均设有清洁刷，所述清洁刷的刷毛与滤网相接触，所述清洁刷均固定在转轴上。
优选的，所述滤网的顶部设有压迫柱，所述压迫柱的直径大于转孔的孔径，所述压迫柱的底部开设有转动孔，所述转轴的顶部转动连接在转动孔的内部，所述处理箱的顶部开设有滑动孔，所述压迫柱的顶部延伸出滑动孔的外部，并且固定有挡块，所述滤网和吸附箱底部的两端均设有支撑块，所述支撑块均固定在处理箱的内壁上。
优选的，所述吸附箱的外侧通过铰链铰接有活动门，所述活动门的外侧固定有把手。
优选的，所述处理箱和沉淀箱的外侧均通过铰链铰接有检修门，所述检修门的外壁沿周向设有密封圈。
优选的，所述挡块为圆形块，所述挡块的直径大于滑动孔的孔径。
本实用新型中：
1、通过处理箱、沉淀箱、滤网、吸附箱、活性炭颗粒、隔膜泵、输入管、输出管、进水管、出水管、转轴、蜗杆、螺旋叶片、蜗轮、清洁刷和转孔的配合工作，可高效的对污水进行多次处理，可对污水中的杂物进行高效的过滤回收，污水处理效率高，且可在处理污水的过程中，对回收装置的处理部件进行有效的清洁，从而避免处理部件经过长时间的过滤工作后，处理部件的滤孔被污水的中的杂志所堵塞，进而有效的提高处理部件的续航能力。
2、通过压迫柱、转动孔、挡块、支撑块、活动门和检修门的配合工作，可简单方便的对污水回收装置中的过滤回收部件进行拆卸更换，从而方便使用者对污水回收装置进行使用，使用方便。
（发明人：沈达;赵海波）
