申请日2020.10.19
公开（公告）日2021.08.17
IPC分类号C02F9/14
摘要
本实用新型提供了一种自流式三段膜生物塔农村生活污水处理系统，以解决现有污水处理技术中存在的装置集成性差、操作复杂、稳定性差和能耗高的技术问题。本实用新型包括格栅池、调节池和塔式降解器；所述格栅池与调节池的池壁直接连接，所述调节池与塔式降解器之间通过水管连接；所述塔式降解器包括废气排口和塔身，所述塔身从上至下依次包括厌氧反应区、缺氧反应区、好氧反应区和出水区；所述厌氧反应区与缺氧反应区之间的塔身外侧设置有检查孔。本实用新型中的塔式降解器采用三段反应区为一体的设计，大大提高了装置的集成性；还采用了重力直流的方式从上流到下，节约了能源；并且以高效的生化处理为核心，提高了污水处理的稳定性，操作简便。
权利要求书
1.一种自流式三段膜生物塔农村生活污水处理系统，其特征在于：包括格栅池、调节池和塔式降解器；所述格栅池与调节池的池壁直接连接，所述调节池与塔式降解器之间通过水管连接；所述塔式降解器包括废气排口和塔身，所述塔身从上至下依次包括厌氧反应区、缺氧反应区、好氧反应区和出水区；所述厌氧反应区与缺氧反应区之间的塔身外侧设置有检查孔。
2.根据权利要求1所述的自流式三段膜生物塔农村生活污水处理系统，其特征在于：所述格栅池内设置有中格栅和细格栅。
3.根据权利要求1所述的自流式三段膜生物塔农村生活污水处理系统，其特征在于：所述厌氧反应区包括一级填料区和布水装置，所述布水装置设置在一级填料区内。
4.根据权利要求1所述的自流式三段膜生物塔农村生活污水处理系统，其特征在于：所述缺氧反应区内设置有二级填料区，所述好氧反应区内设置有三级填料区。
5.根据权利要求1所述的自流式三段膜生物塔农村生活污水处理系统，其特征在于：所述检查孔所在的塔身区域内部设置有配水槽。
6.根据权利要求1所述的自流式三段膜生物塔农村生活污水处理系统，其特征在于：所述出水区内设置有出水口和清水池，所述出水口位于清水池上方。
7.根据权利要求1所述的自流式三段膜生物塔农村生活污水处理系统，其特征在于：所述水管的一端伸入调节池，所述水管的另一端与厌氧反应区的上部连接。
说明书
一种自流式三段膜生物塔农村生活污水处理系统
技术领域
本实用新型涉及一种自流式三段膜生物塔农村生活污水处理系统。
背景技术
目前,农村经济发展迅速,农民生活水平大为提高,但是农村环境建设与经济发展不同步,其中水环境污染问题尤为严重。未经处理的生活污水随意排放,导致沟渠、池塘的水质发黑变臭,蚊虫滋生,影响农村人居环境及威胁居民的身体健康,同时会造成饮用水水源污染以及湖泊、水库的富营养化。目前我国农村生活污水处理大致形成了3种模式, 即分散处理模式、村落集中处理模式及纳入城镇排水管网模式。可以说, 后两种模式的污水处理技术比较成熟, 分散处理模式中的技术具有明显的区域适宜性的限制。
污水处理按其原理，可分为物理、化学和生物处理三类，近年来，污水预处理采用的基本形式是：污水进水→粗格栅→集水井→提升泵房→细格栅→沉砂池，这主要针对污水中含有不同粒径的颗粒杂质进行过滤，而对生物类杂质却始终无法完全清除。
发明内容
本实用新型的目的在于提供一种自流式三段膜生物塔农村生活污水处理系统，以解决现有污水处理技术中存在的装置集成性差、操作复杂、稳定性差和能耗高的技术问题；本实用新型提供的诸多技术方案中的优选技术方案所能产生的诸多技术效果详见下文阐述。
为实现上述目的，本实用新型提供了以下技术方案：

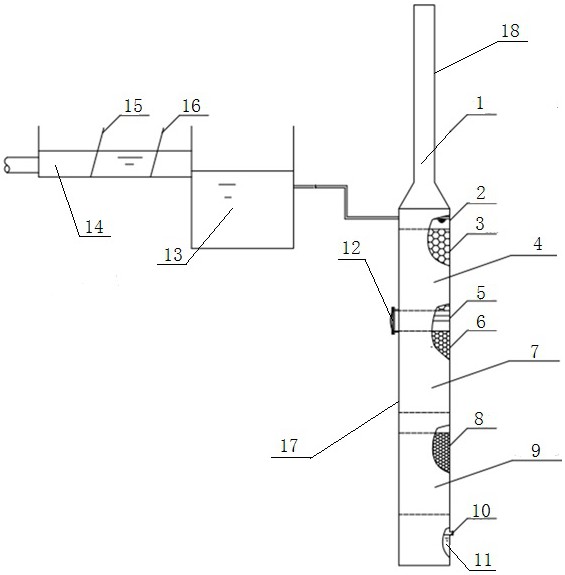

本实用新型提供的一种自流式三段膜生物塔农村生活污水处理系统，其特征在于：包括格栅池、调节池和塔式降解器；所述格栅池与调节池的池壁直接连接，所述调节池与塔式降解器之间通过水管连接；所述塔式降解器包括废气排口和塔身，所述塔身从上至下依次包括厌氧反应区、缺氧反应区、好氧反应区和出水区；所述厌氧反应区与缺氧反应区之间的塔身外侧设置有检查孔。
可选或优选地，所述格栅池内设置有中格栅和细格栅。
可选或优选地，所述厌氧反应区包括一级填料区和布水装置，所述布水装置设置在一级填料区内。
可选或优选地，所述缺氧反应区内设置有二级填料区，所述好氧反应区内设置有三级填料区。
可选或优选地，所述检查孔所在的塔身区域内部设置有配水槽。
可选或优选地，所述出水区内设置有出水口和清水池，所述出水口位于清水池上方。
可选或优选地，所述抽水管的一端伸入调节池，所述抽水管的另一端与厌氧反应区的上部连接。
基于上述技术方案，本实用新型实施例至少可以产生如下技术效果：
（1）本实用新型提供的自流式三段膜生物塔农村生活污水处理系统，其中的塔式降解器采用三段反应区为一体的设计，大大提高了装置的集成性。
（2）本实用新型提供的自流式三段膜生物塔农村生活污水处理系统，采用重力直流的方式从上流到下，节约了能源。
（3）本实用新型提供的自流式三段膜生物塔农村生活污水处理系统，以高效的生化处理为核心，提高了污水处理的稳定性，操作简便。
（发明人：张传君;丁明刚;杜飞）
