申请日2021.02.01
公开（公告）日2021.06.11
IPC分类号C02F9/02; C02F101/20
摘要
本发明公开了一种锯泥污水资源化处理设备及其使用方法，包括相邻放置的支撑架和若干个支撑柱，若干个所述支撑柱的顶端之间固定连接有干湿分离箱，所述干湿分离箱上表面的一端固定连接有进料管，且干湿分离箱上表面靠近进料管的一侧固定连接有通风箱，所述干湿分离箱的一端固定连接有排水箱，且干湿分离箱的内部和外侧安装有原料拨动器，相距支撑架最远的所述支撑柱的一侧设置放置有水槽箱。本发明中通过干湿分离箱，可以将锯泥污水中的污水与锯泥粉末进行分离，干湿分离箱的内部设置有两组倾斜分布的输送带，在锯泥污水输送时，即可通过重力将污水与锯泥粉末进行分离，干湿分离箱的内部还设置有烘干器，可以将锯泥粉末进行烘干。
权利要求书

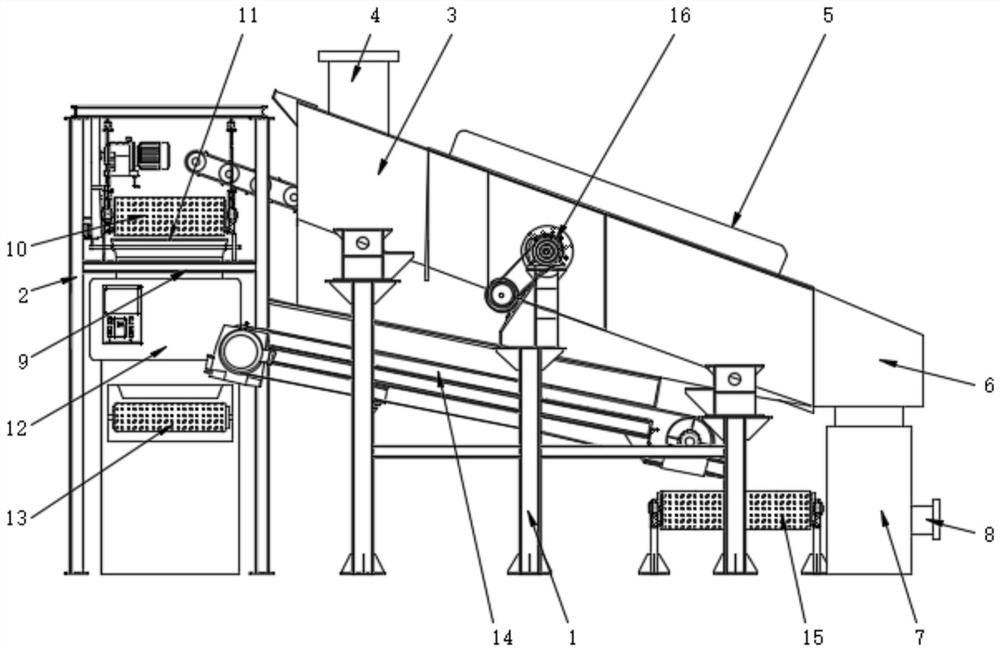

1.一种锯泥污水资源化处理设备，包括相邻放置的支撑架(2)和若干个支撑柱(1)，其特征在于，若干个所述支撑柱(1)的顶端之间固定连接有干湿分离箱(3)，所述干湿分离箱(3)上表面的一端固定连接有进料管(4)，且干湿分离箱(3)上表面靠近进料管(4)的一侧固定连接有通风箱(5)，所述干湿分离箱(3)的一端固定连接有排水箱(6)，且干湿分离箱(3)的内部和外侧安装有原料拨动器(16)，相距支撑架(2)最远的所述支撑柱(1)的一侧设置放置有水槽箱(7)，所述水槽箱(7)的一侧固定连接有出水管(8)，所述排水箱(6)的出水口延伸至水槽箱(7)的内部；
所述支撑架(2)的内部固定连接有水平杆(9)，且支撑架(2)内部靠近水平杆(9)的上侧安装有第一输送带(10)，所述支撑架(2)内部靠近水平杆(9)的下侧固定连接有磁性筛分箱(12)，且支撑架(2)内部靠近磁性筛分箱(12)的下侧安装有第二输送带(13)，所述支撑架(2)内部位于第一输送带(10)和磁性筛分箱(12)之间安装有撒料器(11)，若干个所述支撑柱(1)内部靠近干湿分离箱(3)的下侧安装有第三输送带(14)，且若干个所述支撑柱(1)内部靠近第三输送带(14)出料端的下侧安装有变向输送带(15)。
2.根据权利要求1所述的一种锯泥污水资源化处理设备，其特征在于，所述撒料器(11)包括两组连接架(111)和第二驱动电机(116)，所述第二驱动电机(116)与支撑架(2)的固定连接，两组所述连接架(111)分别固定连接在水平杆(9)上表面的两侧，两组所述连接架(111)之间设置有组装框(112)，所述组装框(112)的一侧固定连接有第一滑动架(114)，且组装框(112)的另一侧固定连接有第二滑动架(115)，所述第一滑动架(114)和第二滑动架(115)分别与两组连接架(111)滑动连接，所述第二驱动电机(116)的输出端通过联轴器固定连接有转动板(117)，所述转动板(117)下表面的一侧固定连接有连接块，连接块的外侧转动连接有连动杆(118)，所述连动杆(118)远离连接块的一端与第二滑动架(115)转动连接。
3.根据权利要求2所述的一种锯泥污水资源化处理设备，其特征在于，所述组装框(112)的内部套设有连接布袋(113)，所述连接布袋(113)包括进料端与出料端，进料端为一种矩形的材质，且进料端开口的宽度大于第一输送带(10)的宽度，进料端与第一输送带(10)出料端平行的两边始终位于第一输送带(10)的两侧，且进料端与第一输送带(10)出料端平行的两侧呈倾斜状向下收缩形成出料口，出料端与进料端的出料口相连接，且出料端延伸至磁性筛分箱(12)的内部。
4.根据权利要求1所述的一种锯泥污水资源化处理设备，其特征在于，所述原料拨动器(16)包括第三驱动电机(161)和连接辊(164)，所述第三驱动电机(161)位于干湿分离箱(3)的外侧，且第三驱动电机(161)的外侧固定连接有组装架(162)，所述第三驱动电机(161)的输出端通过联轴器固定连接有第一连接齿轮(163)，所述连接辊(164)位于干湿分离箱(3)的内部，且连接辊(164)的两端分别转动连接有第一组装环(165)和第二组装环(166)，所述第一组装环(165)和第二组装环(166)分别与干湿分离箱(3)的两侧内部固定连接，所述连接辊(164)的一端延伸至第一组装环(165)的一侧且固定连接有第二连接齿轮(167)，所述第二连接齿轮(167)和第一连接齿轮(163)的外侧啮合连接有同步带(168)。
5.根据权利要求4所述的一种锯泥污水资源化处理设备，其特征在于，所述连接辊(164)的外侧固定连接若干组拨动刷，若干组拨动刷呈环形分布在连接辊(164)的外侧，且各组拨动刷均包括若干个水平排列的固定管(169)，所述固定管(169)的内部均滑动连接有滑动管(1610)，且固定管(169)与滑动管(1610)之间均固定连接有复位弹簧(1611)，所述滑动管(1610)远离固定管(169)的一端均固定连接有固定刷(1612)。
6.根据权利要求1所述的一种锯泥污水资源化处理设备，其特征在于，所述干湿分离箱(3)的内部安装有原料输送带一(31)，且干湿分离箱(3)内部靠近原料输送带一(31)的下侧固定连接有烘干器(34)，所述干湿分离箱(3)内部靠近烘干器(34)的下侧安装有原料输送带二(32)，所述原料输送带一(31)、烘干器(34)和原料输送带二(32)均与干湿分离箱(3)平行分布，所述原料输送带一(31)的出料端延伸至烘干器(34)的外侧，所述原料输送带二(32)的进料端位于原料输送带一(31)出料端的外侧，且原料输送带二(32)的进料端延伸至排水箱(6)的内部，所述原料输送带一(31)和原料输送带二(32)的外表面均固定连接有若干个等距分布的分隔带(33)。
7.根据权利要求1所述的一种锯泥污水资源化处理设备，其特征在于，所述磁性筛分箱(12)的后表面固定连接有第一驱动电机(17)，所述第一驱动电机(17)的输出端延伸至磁性筛分箱(12)的内部，且第一驱动电机(17)输出端与磁性筛分箱(12)之间转动连接有吸附板(18)，所述吸附板(18)的内部固定连接有绝缘板(181)，且吸附板(18)内部靠近绝缘板(181)的两侧均开设有空腔，两组空腔的内部均安装有电磁铁(182)。
8.根据权利要求7所述的一种锯泥污水资源化处理设备，其特征在于，所述磁性筛分箱(12)的一侧开设有出料口，出料口延伸至第三输送带(14)的上侧，且出料口的内部固定连接有出料板(19)，所述出料板(19)的上表面滑动连接有接料板(21)，且出料板(19)的下表面固定连接有气缸(20)，所述气缸(20)的输出端与接料板(21)的下表面固定连接，所述接料板(21)远离气缸(20)的一端延伸至吸附板(18)的下侧。
9.一种根据权利要求1-8任一项所述的锯泥污水资源化处理设备的使用方法，其特征在于，该使用方法包括以下步骤：
步骤一：沉降后的锯泥粉末混合污水从进料管(4)中进入到干湿分离箱(3)中，并落入到原料输送带一(31)上，原料输送带一(31)上的原料输送带二(32)对锯泥粉末进行阻挡，溢出的污水沿着原料输送带一(31)落入到原料输送带二(32)上，并滑落至排水箱(6)中，原料输送带一(31)将锯泥粉末沿着出料端输送至原料输送带二(32)上，原料输送带二(32)倾斜带动锯泥粉末上升，剩余的污水沿着原料输送带二(32)滑落至排水箱(6)中；
步骤二：启动烘干器(34)，对原料输送带二(32)上的锯泥粉末进行烘干，同时启动通风箱(5)，将烘干时产生的水蒸气进行排放，启动第三驱动电机(161)，第三驱动电机(161)通过同步带(168)带动连接辊(164)进行转动，连接辊(164)转动后带动拨动刷将原料输送带二(32)上的锯泥粉末进行拨动，增大锯泥粉末与空气的接触面积；
步骤三：原料输送带二(32)带动烘干后的锯泥粉末沿着其出料端输送至第一输送带(10)的上侧，第一输送带(10)将锯泥粉末输送至撒料器(11)的内部，启动第二驱动电机(116)，第二驱动电机(116)通过转动板(117)、连动杆(118)、第二滑动架(115)和第一滑动架(114)带动组装框(112)沿着两组连接架(111)往复滑动，并且带动连接布袋(113)在吸附板(18)的上侧同步滑动，将锯泥粉末抛洒到吸附板(18)的上侧；
步骤四：启动电磁铁(182)，电磁铁(182)通电后产生磁性将锯泥粉末中的磁性杂质进行吸附，剩余的锯泥粉末沿着接料板(21)滑动至气缸(20)的上侧，并沿着气缸(20)滑动至第三输送带(14)的上侧，启动第三输送带(14)，将锯泥粉末输送至变向输送带(15)的上侧；
步骤五：在吸附板(18)吸附锯泥粉末3-4h后，停止步骤一至步骤四，待剩余锯泥粉末滑出至第三输送带(14)的上侧后，启动气缸(20)，将接料板(21)收回至出料板(19)的上侧，启动第一驱动电机(17)，第一驱动电机(17)带动吸附板(18)旋转180°，将吸附板(18)原下表面翻转至上侧，随后重复步骤一-步骤四，继续对锯泥粉末进行加工。
说明书
一种锯泥污水资源化处理设备及其使用方法
技术领域
本发明涉及石材加工技术领域，具体涉及一种锯泥污水资源化处理设备及其使用方法。
背景技术
石材作为一种高档建筑装饰材料广泛应用于室内外装饰设计、幕墙装饰和公共设施建设，目前市场上常见的石材主要分为天然石和人造石，天然石材按物理化学特性品质又分为板岩和花岗岩两种，天然石材在生产时，需要经过切割、打磨等加工步骤，在上述加工步骤中，会产生大量的锯泥粉末，并且锯泥粉末大多混合污水，但是现有的技术大都治标不治本，不能从根本上解决环境污染和资源循环利用化问题，无法有效将矿山石材垃圾实现资源化循环利用。
经检索，中国专利公开了一种锯泥污水泥浆分离装置(公开号：CN205516663U)，该专利包括安装于污水池上部且上端大而下端小的泥沙沉降斗，泥沙沉降斗的上部设有污水进口和污水出口，泥沙沉降斗通过污水出口与污水池相连通，泥沙沉降斗上安装有振动沉降装置，泥沙沉降斗与污水池之间设有减振装置；泥沙沉降斗的底部设有输送沉降泥沙的螺旋输送装置。
现有的锯泥污水中含有大量的锯泥粉末，具有一定的回收再利用价值，将其锯泥回收加工后可制成石材产品，从而可以降低石材加工中的污水排放，增大石材产业链的附加值，但是现有的装置及技术对锯泥污水的提纯效率较差，并且提取质量较低。
发明内容
为了克服上述现有的装置及技术对锯泥污水的提纯效率较差，并且提取质量较低的技术问题，本发明的目的在于提供一种锯泥污水资源化处理设备及其使用方法，主要解决以下问题：
1、沉降后的锯泥粉末中仍还有大量的污水，导致后续的加工质量较差；
2、锯泥粉末中含有较多的磁性杂质，若不进行清除，则会导致石材产品的质量较差。
本发明的目的可以通过以下技术方案实现：
一种锯泥污水资源化处理设备，包括相邻放置的支撑架和若干个支撑柱，若干个所述支撑柱的顶端之间固定连接有干湿分离箱，所述干湿分离箱上表面的一端固定连接有进料管，且干湿分离箱上表面靠近进料管的一侧固定连接有通风箱，所述干湿分离箱的一端固定连接有排水箱，且干湿分离箱的内部和外侧安装有原料拨动器，相距支撑架最远的所述支撑柱的一侧设置放置有水槽箱，所述水槽箱的一侧固定连接有出水管，所述排水箱的出水口延伸至水槽箱的内部；
所述支撑架的内部固定连接有水平杆，且支撑架内部靠近水平杆的上侧安装有第一输送带，所述支撑架内部靠近水平杆的下侧固定连接有磁性筛分箱，且支撑架内部靠近磁性筛分箱的下侧安装有第二输送带，所述支撑架内部位于第一输送带和磁性筛分箱之间安装有撒料器，若干个所述支撑柱内部靠近干湿分离箱的下侧安装有第三输送带，且若干个所述支撑柱内部靠近第三输送带出料端的下侧安装有变向输送带。
作为本发明进一步的方案：所述撒料器包括两组连接架和第二驱动电机，所述第二驱动电机与支撑架的固定连接，两组所述连接架分别固定连接在水平杆上表面的两侧，两组所述连接架之间设置有组装框，所述组装框的一侧固定连接有第一滑动架，且组装框的另一侧固定连接有第二滑动架，所述第一滑动架和第二滑动架分别与两组连接架滑动连接，所述第二驱动电机的输出端通过联轴器固定连接有转动板，所述转动板下表面的一侧固定连接有连接块，连接块的外侧转动连接有连动杆，所述连动杆远离连接块的一端与第二滑动架转动连接。
作为本发明进一步的方案：所述组装框的内部套设有连接布袋，所述连接布袋包括进料端与出料端，进料端为一种矩形的材质，且进料端开口的宽度大于第一输送带的宽度，进料端与第一输送带出料端平行的两边始终位于第一输送带的两侧，且进料端与第一输送带出料端平行的两侧呈倾斜状向下收缩形成出料口，出料端与进料端的出料口相连接，且出料端延伸至磁性筛分箱的内部。
作为本发明进一步的方案：所述原料拨动器包括第三驱动电机和连接辊，所述第三驱动电机位于干湿分离箱的外侧，且第三驱动电机的外侧固定连接有组装架，所述第三驱动电机的输出端通过联轴器固定连接有第一连接齿轮，所述连接辊位于干湿分离箱的内部，且连接辊的两端分别转动连接有第一组装环和第二组装环，所述第一组装环和第二组装环分别与干湿分离箱的两侧内部固定连接，所述连接辊的一端延伸至第一组装环的一侧且固定连接有第二连接齿轮，所述第二连接齿轮和第一连接齿轮的外侧啮合连接有同步带。
作为本发明进一步的方案：所述连接辊的外侧固定连接若干组拨动刷，若干组拨动刷呈环形分布在连接辊的外侧，且各组拨动刷均包括若干个水平排列的固定管，所述固定管的内部均滑动连接有滑动管，且固定管与滑动管之间均固定连接有复位弹簧，所述滑动管远离固定管的一端均固定连接有固定刷。
作为本发明进一步的方案：所述干湿分离箱的内部安装有原料输送带一，且干湿分离箱内部靠近原料输送带一的下侧固定连接有烘干器，所述干湿分离箱内部靠近烘干器的下侧安装有原料输送带二，所述原料输送带一、烘干器和原料输送带二均与干湿分离箱平行分布，所述原料输送带一的出料端延伸至烘干器的外侧，所述原料输送带二的进料端位于原料输送带一出料端的外侧，且原料输送带二的进料端延伸至排水箱的内部，所述原料输送带一和原料输送带二的外表面均固定连接有若干个等距分布的分隔带。
作为本发明进一步的方案：所述磁性筛分箱的后表面固定连接有第一驱动电机，所述第一驱动电机的输出端延伸至磁性筛分箱的内部，且第一驱动电机输出端与磁性筛分箱之间转动连接有吸附板，所述吸附板的内部固定连接有绝缘板，且吸附板内部靠近绝缘板的两侧均开设有空腔，两组空腔的内部均安装有电磁铁。
作为本发明进一步的方案：所述磁性筛分箱的一侧开设有出料口，出料口延伸至第三输送带的上侧，且出料口的内部固定连接有出料板，所述出料板的上表面滑动连接有接料板，且出料板的下表面固定连接有气缸，所述气缸的输出端与接料板的下表面固定连接，所述接料板远离气缸的一端延伸至吸附板的下侧。
本发明还公开了一种锯泥污水资源化处理设备的使用方法，该使用方法包括以下步骤：
步骤一：沉降后的锯泥粉末混合污水从进料管中进入到干湿分离箱中，并落入到原料输送带一上，原料输送带一上的原料输送带二对锯泥粉末进行阻挡，溢出的污水沿着原料输送带一落入到原料输送带二上，并滑落至排水箱中，原料输送带一将锯泥粉末沿着出料端输送至原料输送带二上，原料输送带二倾斜带动锯泥粉末上升，剩余的污水沿着原料输送带二滑落至排水箱中；
步骤二：启动烘干器，对原料输送带二上的锯泥粉末进行烘干，同时启动通风箱，将烘干时产生的水蒸气进行排放，启动第三驱动电机，第三驱动电机通过同步带带动连接辊进行转动，连接辊转动后带动拨动刷将原料输送带二上的锯泥粉末进行拨动，增大锯泥粉末与空气的接触面积；
步骤三：原料输送带二带动烘干后的锯泥粉末沿着其出料端输送至第一输送带的上侧，第一输送带将锯泥粉末输送至撒料器的内部，启动第二驱动电机，第二驱动电机通过转动板、连动杆、第二滑动架和第一滑动架带动组装框沿着两组连接架往复滑动，并且带动连接布袋在吸附板的上侧同步滑动，将锯泥粉末抛洒到吸附板的上侧；
步骤四：启动电磁铁，电磁铁通电后产生磁性将锯泥粉末中的磁性杂质进行吸附，剩余的锯泥粉末沿着接料板滑动至气缸的上侧，并沿着气缸滑动至第三输送带的上侧，启动第三输送带，将锯泥粉末输送至变向输送带的上侧；
步骤五：在吸附板吸附锯泥粉末3-4h后，停止步骤一至步骤四，待剩余锯泥粉末滑出至第三输送带的上侧后，启动气缸，将接料板收回至出料板的上侧，启动第一驱动电机，第一驱动电机带动吸附板旋转180°，将吸附板原下表面翻转至上侧，随后重复步骤一-步骤四，继续对锯泥粉末进行加工。
本发明的有益效果：
1、本发明中通过干湿分离箱，可以将锯泥污水中的污水与锯泥粉末进行分离，干湿分离箱的内部设置有两组倾斜分布的输送带，在锯泥污水输送时，即可通过重力将污水与锯泥粉末进行分离，相较于现有技术，干湿分离箱的内部还设置有烘干器，并且上表面安装有通风箱，通过烘干器，可以将锯泥粉末进行烘干，从而方便后续的筛分步骤，同时通过通风箱，可以将烘干时产生的水蒸气进行排放，另一方面，干湿分离箱中还设置有原料拨动器，通过原料拨动器，可以对锯泥粉末进行拨动，将其散开，从而可以提高烘干器的烘干质量。
2、本发明中的撒料器设置有曲柄连杆结构，通过第二驱动电机的带动，可以带动连接布袋进行往返运动，从而可以将锯泥粉末抛洒到吸附板上，吸附板吸附板设置有倾斜角度，锯泥粉末在落到吸附板上后，通过自身重力即可沿着吸附板滑动，并从接料板和出料板移动至第三输送带上，吸附板的内部设置有两组电磁铁，使其两面均可对锯泥粉末进行筛分，并且两组电磁铁之间还设置有绝缘板，可以将其两组电磁铁之间的影响，并且接料板在气缸的带动下可以沿着出料板进行滑动，从而可以避免在吸附板转动时对其造成阻碍。
（发明人：孙树官;张兆华;刘伟）
