申请日2021.03.14
公开日期2021.11.05
IPC分类C02F3/12
摘要
MBBR工艺防堵塞装置属于污水处理领域。其特征在于：驱动圆筒筛网转动的驱动电机连接减速机，金属固定框架内部由外至内依次设置有橡胶板、毛刷、圆筒筛网，圆筒筛网中心设有转动轴，圆筒筛网内设置有圆筒筛网支架，悬浮填料设置在金属固定框架外。本装置自动清理筛网表面堵塞的填料，维持MBBR系统正常运行。
权利要求
1.MBBR工艺防堵塞装置，其特征在于：驱动圆筒筛网转动的驱动电机连接减速机，金属固定框架内部由外至内依次设置有橡胶板、毛刷、圆筒筛网，圆筒筛网中心设有转动轴，圆筒筛网内设置有圆筒筛网支架，悬浮填料设置在金属固定框架外。
2.根据权利要求1所述的MBBR工艺防堵塞装置，其特征在于：圆筒筛网采用网状筛网或栅条型，栅隙或网格空隙小于10mm。
3.根据权利要求1所述的MBBR工艺防堵塞装置，其特征在于：金属固定框架、圆筒筛网及支架采用不锈钢。
说明书
MBBR工艺防堵塞装置
技术领域
本实用新型属于污水处理领域。
背景技术
MBBR工艺在污水处理中应用广泛，特点是在生化池内投加悬浮填料，提高微生物的负荷，减小池容和投资。但悬浮填料会随水流移动。为了维持悬浮填料的分布，通常会设置固定拦截筛网，控制填料的流失，但固定筛网表面会逐步堆积填料，即便增加曝气吹扫，仍然会发生填料的拥堵在筛网处，造成水流不畅，甚至堵塞。当生物池做大比例的回流时，堵塞更加严重，造成生物池处理功能的下降。
发明内容

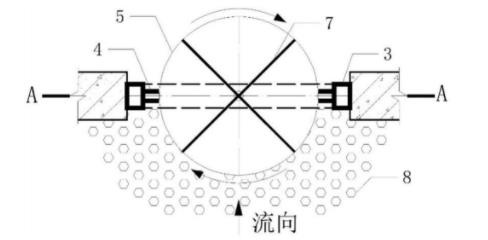

MBBR工艺防堵塞装置，其特征在于：驱动圆筒筛网转动的驱动电机1连接减速机2，金属固定框架3内部由外至内依次设置有橡胶板、毛刷、圆筒筛网5，圆筒筛网中心设有转动轴6，圆筒筛网5内设置有圆筒筛网支架7，悬浮填料设置在金属固定框架外。
进一步，圆筒筛网采用网状筛网或栅条型，栅隙或网格空隙小于10mm。
进一步，金属固定框架和圆筒筛网及支架采用不锈钢。
池形采用循环跑道形式，在池内循环流动，保持≤0.3m/s的流动速度。尤其在搅拌器附近可达0.4～0.5m/s的流速。过水孔和装置布置在搅拌器的附近，能够有效降低填料的聚集，在池内循环流动。
在过水孔设置过水装置，自动清理筛网表面堵塞的填料，维持MBBR系统正常运行。
