申请日2021.03.12
公开日期2021.11.02
IPC分类C02F3/32;C02F1/00;C02F3/30;C02F11/04;C02F103/42
摘要
一种农村污水分质处理达标回用装置，包括生态处理单元、厌氧处理单元、好氧处理单元，生态处理单元从上游向下游依次分隔为一级、二级、三级生态处理区，各级生态处理区之间通过第一过水孔连通，三级生态处理区设有混合出水口，一级生态处理区中填充砾石填料，二级生态处理区、三级生态处理区中分别填充石英砂填料，厌氧处理单元从上游向下游依次分隔为一级、二级、三级厌氧处理区，各级厌氧处理区之间通过第二过水孔连通，三级厌氧处理区填充有厌氧池填料，好氧处理单元中设有曝气盘和/或曝气头，好氧处理单元的一端与三级厌氧处理区连通，另一端与三级生态处理区连通。本实用新型结构简单、占地面积小，可高效对农村污水进行分质处理。
权利要求
1.一种农村污水分质处理达标回用装置，其特征在于：包括生态处理单元(1)、厌氧处理单元(2)、好氧处理单元(3)，
所述生态处理单元(1)敞口，从上游向下游依次分隔为一级生态处理区(11)、二级生态处理区(12)、三级生态处理区(13)，各级生态处理区之间通过第一过水孔(14)连通，
所述一级生态处理区(11)用于与洗浴废水和冲洗废水源相连，三级生态处理区(13)设有混合出水口(15)，用于对外排水，一级生态处理区(11)中填充砾石填料，二级生态处理区(12)、三级生态处理区(13)中分别填充石英砂填料，
所述厌氧处理单元(2)封闭，从上游向下游依次分隔为一级厌氧处理区(21)、二级厌氧处理区(22)、三级厌氧处理区(23)，各级厌氧处理区之间通过第二过水孔(24)连通，
所述一级厌氧处理区(21)用于与粪便污水和厨房污水源相连，三级厌氧处理区(23)填充有厌氧池填料，
所述好氧处理单元(3)敞口，好氧处理单元(3)中设有曝气盘和/或曝气头，且通过曝气风机(31)供气，所述好氧处理单元(3)的一端与三级厌氧处理区(23)连通，另一端与三级生态处理区(13)连通。
2.根据权利要求1所述的农村污水分质处理达标回用装置，其特征在于：所述一级生态处理区(11)、二级生态处理区(12)、三级生态处理区(13)均种植有菖蒲和美人蕉。
3.根据权利要求1所述的农村污水分质处理达标回用装置，其特征在于：所述砾石填料的粒径为30-50mm，二级生态处理区中的石英砂填料的粒径为15-25mm，三级生态处理区中的石英砂填料的粒径为5-10mm。
4.根据权利要求1所述的农村污水分质处理达标回用装置，其特征在于：所述生态处理单元(1)和厌氧处理单元(2)并排设置，所述好氧处理单元(3)位于生态处理单元(1)、厌氧处理单元(2)的下游，好氧处理单元(3)的一端与厌氧处理单元的三级厌氧处理区的下游端相连，好氧处理单元的另一端与三级生态处理区的下游端相连。
说明书
一种农村污水分质处理达标回用装置
技术领域
本实用新型涉及污水处理领域，特别涉及一种农村污水分质处理达标回用装置。
背景技术
我国农村污水具有水质水量变化大、排放点分散、收集处理率低的特点。根据来源可将农村污水分为粪便污水、厨房污水、洗浴废水、冲洗废水等。目前，仅小部分居住较密集的农村地区修建了污水处理站，大部分农村地区的污水仅采用化粪池处理，出水直接排放到周边水体，导致生态环境破坏，造成黑臭水体，威胁居民身体健康。现有的农村污水处理技术源于城镇污水处理厂，将产生的农村污水混合后进行处理，如此导致污水处理难度增加，增加了污水处理成本，在农村地区推广应用较为困难。此外，农村污水中的主要污染物为有机物、氮、磷和悬浮物，而现有的农村污水处理技术处理混合污水后直接排放，导致污水中的营养元素(氮、磷)流失，还造成资源浪费。
发明内容
本实用新型的目的是针对现有技术的不足，提供一种农村污水分质处理达标回用装置，其结构简单、占地面积小，可高效对农村污水进行分质处理，且处理后的污水混合排放，可用于园林绿化和农田灌溉，还能有效回收利用农村污水中富含的营养元素。
本实用新型的技术方案是：一种农村污水分质处理达标回用装置，包括生态处理单元、厌氧处理单元、好氧处理单元，所述生态处理单元敞口，从上游向下游依次分隔为一级生态处理区、二级生态处理区、三级生态处理区，各级生态处理区之间通过第一过水孔连通，所述一级生态处理区用于与洗浴废水和冲洗废水源相连，三级生态处理区设有混合出水口，用于对外排水，一级生态处理区中填充砾石填料，二级生态处理区、三级生态处理区中分别填充石英砂填料，所述厌氧处理单元封闭，从上游向下游依次分隔为一级厌氧处理区、二级厌氧处理区、三级厌氧处理区，各级厌氧处理区之间通过第二过水孔连通，所述一级厌氧处理区用于与粪便污水和厨房污水源相连，三级厌氧处理区填充有厌氧池填料，所述好氧处理单元敞口，好氧处理单元中设有曝气盘和/或曝气头，且通过曝气风机供气，所述好氧处理单元的一端与三级厌氧处理区连通，另一端与三级生态处理区连通。
所述一级生态处理区、二级生态处理区、三级生态处理区均种植有菖蒲和美人蕉。
所述砾石填料的粒径为30-50mm，二级生态处理区中的石英砂填料的粒径为15-25mm，三级生态处理区中的石英砂填料的粒径为5-10mm。

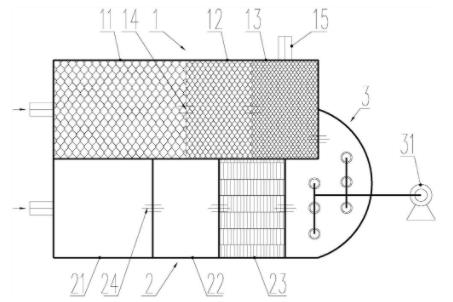

所述生态处理单元和厌氧处理单元并排设置，所述好氧处理单元位于生态处理单元、厌氧处理单元的下游，好氧处理单元的一端与厌氧处理单元的三级厌氧处理区的下游端相连，好氧处理单元的另一端与三级生态处理区的下游端相连。
采用上述技术方案具有以下有益效果：
1、农村污水分质处理达标回用装置包括生态处理单元、厌氧处理单元、好氧处理单元，其中，生态处理单元用于处理洗浴废水、冲洗废水，厌氧处理单元和好氧处理单元协同配合，用于处理粪便污水、厨房污水。所述生态处理单元敞口，从上游向下游依次分隔为一级生态处理区、二级生态处理区、三级生态处理区，各级生态处理区之间通过第一过水孔连通，所述一级生态处理区用于与洗浴废水和冲洗废水源相连，三级生态处理区设有混合出水口，用于对外排水，一级生态处理区中填充砾石填料，二级生态处理区、三级生态处理区中分别填充石英砂填料，产生的洗浴废水、冲洗废水主要含悬浮物，经一级生态处理区一级过滤、二级生态处理区二级过滤、三级生态处理区三级过滤，将其中的悬浮物截留。所述厌氧处理单元封闭，从上游向下游依次分隔为一级厌氧处理区、二级厌氧处理区、三级厌氧处理区，各级厌氧处理区之间通过第二过水孔连通，所述一级厌氧处理区用于与粪便污水和厨房污水源相连，三级厌氧处理区填充有厌氧池填料，产生的粪便污水、厨房污水主要含有机物，先经过一级厌氧处理区、二级厌氧处理区经预处理、水解，并在三级厌氧处理区经厌氧生化降解。所述好氧处理单元敞口，好氧处理单元中设有曝气盘和/或曝气头，且通过曝气风机供气，所述好氧处理单元的一端与三级厌氧处理区连通，另一端与三级生态处理区连通，经过生化降解的粪便污水、厨房污水经过好氧处理，将其中的有机物进一步降解、转化为腐殖质物质，最终进入三级生态处理区，与处理后的洗浴废水、冲洗废水混合后，可优先用于园林绿化和农田灌溉等，既对农村污水进行有效处理，还对污水、废水中的营养元素进行了充分的利用。
2、一级生态处理区、二级生态处理区、三级生态处理区均种植有菖蒲和美人蕉，这些植物可辅助截留并吸收利用洗浴废水、冲洗废水中的悬浮物，降低各生态处理区中填料的更换频率，延长各生态处理区中填料的使用寿命。
3、砾石填料的粒径为30-50mm，二级生态处理区中的石英砂填料的粒径为15-25mm，三级生态处理区中的石英砂填料的粒径为5-10mm，也即，生态处理单元从上游向下游的填料的粒径逐级减小，在保证洗浴废水、冲洗废水顺利流经生态处理单元的基础上，对废水中的悬浮物进行高效截留，满足废水处理的需求。
4、生态处理单元和厌氧处理单元并排设置，所述好氧处理单元位于生态处理单元、厌氧处理单元的下游，好氧处理单元的一端与厌氧处理单元的三级厌氧处理区的下游端相连，好氧处理单元的另一端与三级生态处理区的下游端相连，如此设置、连接生态处理单元、厌氧处理单元、好氧处理单元，在保证对农村污水分质处理的基础上，还能减少占地面积，便于运行管理。
