包容式一体化污水处理装置

发布时间:2022-8-4 9:43:09  中国污水处理工程网

申请日2021.03.10

公开日期2021.11.02

IPC分类C02F3/12;C02F1/30;C02F3/30;C02F1/72;C02F1/50;C02F9/14

摘要

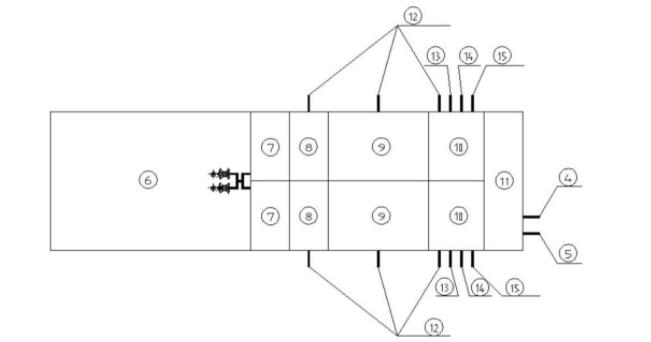

本实用新型公开了一种包容式一体化污水处理设备,包括水处理设备外壳,在水处理设备外壳内依次设置处理系统,处理系统包括依次设置的调节池、厌氧池、缺氧池、接触氧化池、MBR膜池、消毒池和控制系统;调节池外接原水进水管,消毒池外接出水管;所述的缺氧池、接触氧化池和MBR膜池设置有曝气管,MBR膜池设置有反洗水管、污泥管和膜池加药管,MBR膜池通过反洗水管与消毒池连接,消毒池设置高压光催化消毒系统;厌氧池、缺氧池、接触氧化池、MBR膜池和消毒池均通过隔板分隔为两个子池,各池的两个子池依次连接构成两梯处理系统,两梯处理系统可独立工作或协同工作。


权利要求

1.一种包容式一体化污水处理设备,其特征在于,包括水处理设备外壳,在水处理设备外壳内依次设置处理系统,所述处理系统包括依次设置的调节池、厌氧池、缺氧池、接触氧化池、MBR膜池、消毒池和控制系统;所述调节池外接原水进水管,消毒池外接出水管;所述的缺氧池、接触氧化池和MBR膜池设置有曝气管,MBR膜池设置有反洗水管、污泥管和膜池加药管,MBR膜池通过反洗水管与消毒池连接,消毒池设置高压光催化消毒系统;所述厌氧池、缺氧池、接触氧化池、MBR膜池和消毒池均通过隔板分隔为两个子池,各池的两个子池依次连接构成两梯处理系统,两梯处理系统可独立工作或协同工作。

2.根据权利要求1所述包容式一体化污水处理设备,其特征在于,所述水处理设备外壳内设置两台调节池提升泵,两台调节池提升泵通过调节出水管将调节池内污水提升至厌氧池的两个子池,调节池提升泵与控制系统连接。

3.根据权利要求1或2所述包容式一体化污水处理设备,其特征在于,所述的调节池提升泵设置有流量传感器,流量传感器连接控制系统和智能液晶显示器。

说明书

一种包容式一体化污水处理设备

技术领域

本实用新型属于环保水处理技术领域,具体涉及一种包容式一体化污水处理设备,针对水量不稳定情况下的污水处理。

背景技术

由于有些地区布局分散、污水规模较小,污水处理多采用分散式生化处理方式,但是经过多年的发展和应用,发现目前这种规模的污水处理存在诸多问题,主要问题有水质水量变化大,污水水质水量在一天的不同时段变化较大,在一年的不同季节变化较大,多数污水处理设施无法满足污水水质水量较大变化的冲击。

常规的污水处理主要是通过一套设备实现,其处理量固定,不能满足生活污水水量变化大的特点,当某些污水处理站的水量变化较大,设备很难合理化运行。

发明内容

本实用新型提供一种包容式一体化污水处理设备,以解决目前固定式污水处理设备对水量变化大的生活污水处理困难的问题。

为了达到上述目的,本实用新型的技术方案是:

一种包容式一体化污水处理设备,包括水处理设备外壳,在水处理设备外壳内依次设置处理系统,所述处理系统包括依次设置的调节池、厌氧池、缺氧池、接触氧化池、MBR膜池、消毒池和控制系统;所述调节池外接原水进水管,消毒池外接出水管;所述的缺氧池、接触氧化池和MBR膜池设置有曝气管,MBR膜池设置有反洗水管、污泥管和膜池加药管,MBR膜池通过反洗水管与消毒池连接,消毒池设置高压光催化消毒系统;所述厌氧池、缺氧池、接触氧化池、MBR膜池和消毒池均通过隔板分隔为两个子池,各池的两个子池依次连接构成两梯处理系统,两梯处理系统可独立工作或协同工作。

进一步的,所述水处理设备外壳内设置两台调节池提升泵,两台调节池提升泵通过调节出水管将调节池内污水提升至厌氧池的两个子池,调节池提升泵与控制系统连接。

进一步的,所述的调节池提升泵设置有流量传感器,流量传感器连接控制系统和智能液晶显示器。

与现有技术相比,本实用新型的有益效果:

1.本实用新型水处理设备运行稳定可控性高,因为将厌氧池、缺氧池、接触氧化池、MBR膜池和消毒池分隔为两个子池系统,两梯系统能够独立运行,交替运行或者同时运行,设备能够根据水质水量智能切换运行模式,满足高峰低峰水量的变化,在产水量为设计水量的20%~100%范围均可满足运行需求,系统可调节低峰和高峰运行,低峰低能耗,降低运行费用。

2.本实用新型节省运行成本,使用寿命长,可自动启闭、冲洗、运行等工艺过程,提高使用效率、节省能耗,无需人员值守,减少了人力投入,节约设备运行费用。
