申请日2021.08.06
公开日期2021.12.31
IPC分类C02F1/40;C02F9/02;C02F1/24
摘要
本实用新型公开了一种含油污水的气浮除油装置，涉及含油污水处理技术领域，改善气浮池在长时间使用后池底会沉积大量废渣，人工不易对气浮池进行清理，而且收集斗对气浮池中原水表面的浮渣收集效果较差，同时原水流速不稳定，会导致原水发生飞溅，影响浮渣的处理效果的问题，包括气浮池，所述气浮池为柱形空腔结构，且气浮池侧壁内周面顶部位置设有齿环，所述气浮池空腔中心位置设有浮渣筒。本实用新型中由电机提供动力，能够带动转动架沿气浮池侧壁顶端转动，通过溢流板对气浮池的沉积物进行刮除，有效对气浮池进行清理，同时收集斗对气浮池的浮渣和原水进行分离，从而更好的对浮渣进行收集，其使用过程简单，便于操控管理。
权利要求

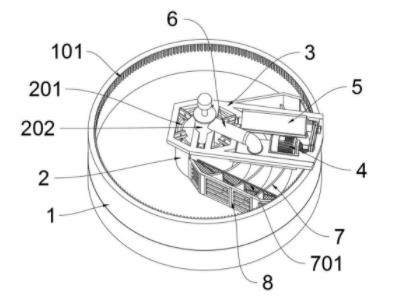

1.一种含油污水的气浮除油装置，其特征在于：包括气浮池（1），所述气浮池（1）为柱形空腔结构，且气浮池（1）侧壁内周面顶部位置设有齿环（101），所述气浮池（1）空腔中心位置设有浮渣筒（2），且浮渣筒（2）与气浮池（1）侧壁之间设有转动架（3），所述转动架（3）顶部设有电机（4），且电机（4）一侧设有收集斗（5），并且收集斗（5）位于浮渣筒（2）与气浮池（1）侧壁之间，所述转动架（3）顶部设有连通管（6），所述转动架（3）底部设有三处分水板（7），且分水板（7）两侧设有溢流板（8）。
2.根据权利要求1所述的一种含油污水的气浮除油装置，其特征在于：所述浮渣筒（2）包括限位环（201）、清水进管（202）和进渣口（203），所述浮渣筒（2）为柱形空腔结构，且浮渣筒（2）侧壁开设有进渣口（203），并且浮渣筒（2）空腔内壁固定安装有限位环（201），所述浮渣筒（2）中心位置设有清水进管（202），且清水进管（202）呈竖直方式分布，并且清水进管（202）与连通管（6）相通。
3.根据权利要求1所述的一种含油污水的气浮除油装置，其特征在于：所述转动架（3）包括支撑板（301）、第一滚轮（302）和第二滚轮（303），所述转动架（3）一侧为正六边形框架，且框架内侧固定安装有六处支撑板（301），并且支撑板（301）底部转动连接有第一滚轮（302），所述第一滚轮（302）位于浮渣筒（2）内壁与限位环（201）之间，且转动架（3）通过第一滚轮（302）与限位环（201）滚动连接，所述转动架（3）另一侧底部设有两处第二滚轮（303），且第二滚轮（303）位于气浮池（1）侧壁顶部，并且转动架（3）通过第二滚轮（303）与气浮池（1）滚动连接。
4.根据权利要求1所述的一种含油污水的气浮除油装置，其特征在于：所述电机（4）包括第一锥齿轮（401）、第一带轮（402）、第二锥齿轮（403）和直齿轮（404），所述电机（4）的转轴端部设有第一带轮（402），所述电机（4）的转轴上设有第一锥齿轮（401），且第一锥齿轮（401）下方啮合连接有第二锥齿轮（403），所述第二锥齿轮（403）底部设有转轴，且第二锥齿轮（403）的转轴贯穿转动架（3）且端部设有齿轮（404），而且直齿轮（404）与齿环（101）啮合连接。
5.根据权利要求1所述的一种含油污水的气浮除油装置，其特征在于：所述收集斗（5）包括轴杆（501）和第二带轮（502），所述收集斗（5）是由两处二分之一柱形槽组成，且收集斗（5）中间位置设有轴杆（501），且轴杆（501）通过轴承与转动架（3）转动连接，所述轴杆（501）端部设有第二带轮（502），且第二带轮（502）通过皮带与第一带轮（402）传动连接。
6.根据权利要求2所述的一种含油污水的气浮除油装置，其特征在于：所述连通管（6）包括布水槽（601）和分水管（602），所述布水槽（601）为矩形空腔结构，且布水槽（601）固定安装于转动架（3）底端，并且布水槽（601）与连通管（6）相通，所述布水槽（601）矩形空腔内设有四处分水管（602），且分水管（602）位于分水板（7）上方。
7.根据权利要求1所述的一种含油污水的气浮除油装置，其特征在于：所述分水板（7）包括过滤网（701）和通槽（702），三处所述分水板（7）均为弧形结构，且分水板（7）靠近端部之间设有过滤网（701），并且过滤网（701）通过嵌入的方式与分水板（7）可拆卸连接，所述分水板（7）另一端部位置开设有通槽（702），且通槽（702）与进渣口（203）位置相匹配。
8.根据权利要求1所述的一种含油污水的气浮除油装置，其特征在于：所述溢流板（8）包括前刮板（801）、后挡板（802）和导流片（803），所述前刮板（801）和后挡板（802）分别位于分水板（7）两端，且前刮板（801）与后挡板（802）呈对称方式分布，所述前刮板（801）开设有矩形通孔，且通孔内设有导流片（803），并且导流片（803）呈平行方式分布。
说明书
一种含油污水的气浮除油装置
技术领域
本实用新型涉及含油污水处理技术领域，尤其是涉及一种含油污水的气浮除油装置。
背景技术
气浮除油原理主要是利用油水间表面张力大于油气间表面张力，油疏水而气相对亲水的特点，将空气通人污水中，同时加入浮选剂（主要为表面活性剂和聚合物）使油粒粘附在气泡上，气泡吸附油及悬浮物上浮到水面从而达到分离的目的，气浮法主要去除的是残余浮油和不含表面活性剂的分散油。
目前的含油污水的气浮除油装置，如申请号CN201921771746.7的专利所述，包括气浮池、净水池、集油槽、溢流板、连通管、流量调节阀、喷水管、挡板、溶气泵、第一溶气扩散管、第二溶气扩散管、污水入口管，污水入口管上设置有倾斜朝向气浮池一侧的除杂支管，污水入口管内且位于除杂支管的位置处设置有过滤网，过滤网的延伸方向与除杂支管的延伸方向平行，过滤网的一端位于除杂支管内，过滤网的截面呈半圆形，污水入口管远离除杂支管的一侧设置有收纳管，过滤网远离除杂支管的一端处设置有嵌入在收纳管内的杂质收集部，除杂支管远离污水入口管的一端处设置有启闭组件。
针对上述中的相关技术，发明人认为气浮池在长时间使用后池底会沉积大量废渣，人工不易对气浮池进行清理，费时费力，而且收集斗对气浮池中原水表面的浮渣分离效果较差，操控管理比较麻烦，同时原水流速不稳定，会导致原水发生飞溅，影响浮渣的处理效果。
实用新型内容
为了改善气浮池在长时间使用后池底会沉积大量废渣，人工不易对气浮池进行清理，费时费力，而且收集斗对气浮池中原水表面的浮渣分离效果较差，操控管理比较麻烦，同时原水流速不稳定，会导致原水发生飞溅，影响浮渣的处理效果的问题，本实用新型提供一种含油污水的气浮除油装置。
本实用新型提供一种含油污水的气浮除油装置，采用如下的技术方案：
一种含油污水的气浮除油装置，包括气浮池，所述气浮池为柱形空腔结构，且气浮池侧壁内周面顶部位置设有齿环，所述气浮池空腔中心位置设有浮渣筒，且浮渣筒与气浮池侧壁之间设有转动架，所述转动架顶部设有连通管，所述转动架底部设有三处分水板，且分水板两侧设有溢流板，所述转动架顶部设有电机，且电机一侧设有收集斗，并且收集斗位于浮渣筒与气浮池侧壁之间；所述浮渣筒包括限位环和清水进管，所述浮渣筒为柱形空腔结构，且浮渣筒空腔内壁固定安装有限位环，所述浮渣筒中心位置设有清水进管，且清水进管呈竖直方式分布，并且清水进管与连通管相通。
通过采用上述技术方案，由电机提供动力，能够带动转动架沿气浮池侧壁顶端转动，通过溢流板对气浮池的沉积物进行刮除，有效对气浮池进行清理，同时电机提供动力，能够带动收集斗对气浮池的浮渣和原水进行分离，从而更好的对浮渣进行收集，其使用过程简单，便于操控管理。
可选的，所述转动架包括支撑板、第一滚轮和第二滚轮，所述转动架一侧为正六边形框架，且框架内侧固定安装有六处支撑板，并且支撑板底部转动连接有第一滚轮，所述第一滚轮位于浮渣筒内壁与限位环之间，且转动架通过第一滚轮与限位环滚动连接，所述转动架另一侧底部设有两处第二滚轮，且第二滚轮位于气浮池侧壁顶部，并且转动架通过第二滚轮与气浮池滚动连接。
通过采用上述技术方案，由于转动架底部两侧分别设有第一滚轮和第二滚轮，转动架通过滚动的方式运行，能够降低摩擦，运行更加稳定。
可选的，所述电机包括第一锥齿轮、第一带轮、第二锥齿轮和直齿轮，所述电机的转轴端部设有第一带轮，所述电机的转轴上设有第一锥齿轮，且第一锥齿轮下方啮合连接有第二锥齿轮，所述第二锥齿轮底部设有转轴，且第二锥齿轮的转轴贯穿转动架且端部设有齿轮，而且直齿轮与齿环啮合连接。
通过采用上述技术方案，本装置由电机提供动力，使转动架和收集斗运行，不需要复杂的驱动组件，只需要控制电机运转即可完成。
可选的，所述收集斗包括轴杆和第二带轮，所述收集斗是由两处二分之一柱形槽组成，且收集斗中间位置设有轴杆，且轴杆通过轴承与转动架转动连接，所述轴杆端部设有第二带轮，且第二带轮通过皮带与第一带轮传动连接。
通过采用上述技术方案，收集斗在转动过程中，利用收集斗的两处柱形槽转动对气浮池的浮渣和原水进行分离，从而更好的对浮渣进行收集。
可选的，所述连通管包括布水槽和分水管，所述布水槽为矩形空腔结构，且布水槽固定安装于转动架底端，并且布水槽与连通管相通，所述布水槽矩形空腔内设有四处分水管，且分水管位于分水板上方。
通过采用上述技术方案，通过分水管将清水进行分流，使其与下方的分水板相匹配，能够提高对清水的利用，避免浪费。
可选的，所述分水板包括过滤网和通槽，三处所述分水板均为弧形结构，且分水板靠近端部之间设有过滤网，并且过滤网通过嵌入的方式与分水板可拆卸连接，所述分水板另一端部位置开设有通槽，且通槽与浮渣筒进渣口位置相匹配。
通过采用上述技术方案，利用分水板对原水进行分流，而且设置了过滤网，进一步提高对浮渣的处理效果。
可选的，所述溢流板包括前刮板、后挡板和导流片，所述前刮板和后挡板分别位于分水板两端，且前刮板与后挡板呈对称方式分布，所述前刮板开设有矩形通孔，且通孔内设有导流片，并且导流片呈平行方式分布。
通过采用上述技术方案，由于设置了导流片，起到对原水的导流作用，避免水流速度过大发生飞溅。
综上所述，本实用新型包括以下至少一种有益效果：
1.由电机提供动力，能够带动转动架沿气浮池侧壁顶端转动，通过溢流板对气浮池的沉积物进行刮除，有效对气浮池进行清理，同时电机提供动力，能够带动收集斗对气浮池的浮渣和原水进行分离，从而更好的对浮渣进行收集，其使用过程简单，便于操控管理；
2.利用分水板对原水进行分流，使原水流速更加稳定，而且设置了过滤网，进一步提高对浮渣的处理效果，并且由于设置了导流片，起到对原水的导流作用，避免水流速度过大发生飞溅。
（发明人：马伟刚）
