申请日2021.06.03
公开日期2021.12.14
IPC分类B02C18/18;C02F9/04;B02C18/10
摘要
本实用新型公开了一种地埋式一体化污水处理设备，包括反应罐，所述反应罐一侧的上方固定穿插安装有进水管，所述反应罐顶部的一侧固定穿插安装有出水管，所述反应罐的顶部开设有阶梯孔，所述阶梯孔的内部设置有与其相适配的盖板，所述反应罐内部的一侧固定安装有过滤网。该一种地埋式一体化污水处理设备，本实用通过反应罐、固定架、限位杆、网箱、出水管、定位杆、阶梯孔、盖板、第一电机、进水管、过滤网和调节丝杆的配合使用，整个更换过程，将网箱升至地面进行操作，简单方便，不需要工作人员大面积的去打捞反应填充料，同时也避免了反应填充料直接投放在反应罐内，对反应填充料清理不干净。
权利要求

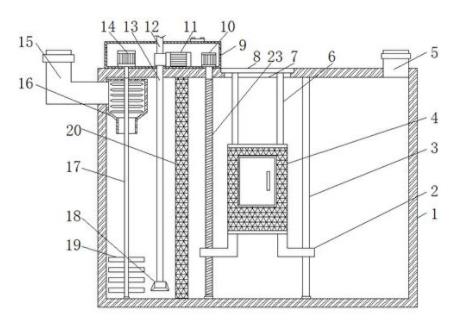

1.一种地埋式一体化污水处理设备，包括反应罐（1），其特征在于：所述反应罐（1）一侧的上方固定穿插安装有进水管（15），所述反应罐（1）顶部的一侧固定穿插安装有出水管（5），所述反应罐（1）的顶部开设有阶梯孔（7），所述阶梯孔（7）的内部设置有与其相适配的盖板（8），所述反应罐（1）内部的一侧固定安装有过滤网（20），所述反应罐（1）顶部的另一侧固定安装有箱体（9），所述箱体（9）内壁底部的一侧固定安装有第一电机（10），所述第一电机（10）的驱动端固定安装有调节丝杆（23），所述反应罐（1）内部的另一侧固定安装有限位杆（3），所述限位杆（3）与调节丝杆（23）的外壁上均套设有固定架（2），两个所述固定架（2）的顶部固定安装有网箱（4），所述网箱（4）上设置有清理门，所述网箱（4）顶部的两侧均固定安装有定位杆（6）。
2.根据权利要求1所述的一种地埋式一体化污水处理设备，其特征在于：所述箱体（9）内壁的底部固定安装有抽泥泵（11），所述抽泥泵（11）的输入端固定连接有抽泥管（13），所述抽泥管（13）的底端固定安装有吸污头（18），所述抽泥泵（11）的输出端固定安装有排泥管（12）。
3.根据权利要求1所述的一种地埋式一体化污水处理设备，其特征在于：所述反应罐（1）内壁一侧的上方固定安装有搅碎箱（16），所述搅碎箱（16）的底部固定穿插安装有排水管（21），所述箱体（9）内壁底部的另一侧固定安装有第二电机（14），所述第二电机（14）的驱动端固定安装有竖轴（17），所述竖轴（17）外壁的上侧固定安装有若干个粉碎刀刃（22）。
4.根据权利要求3所述的一种地埋式一体化污水处理设备，其特征在于：所述竖轴（17）的下侧固定安装有若干个横向搅拌棍（19）。
5.根据权利要求1所述的一种地埋式一体化污水处理设备，其特征在于：一个所述固定架（2）的底部开设有与调节丝杆（23）相适配的螺纹孔，且一个固定架（2）通过其底部的开设的螺纹孔与调节丝杆（23）螺纹连接。
6.根据权利要求1所述的一种地埋式一体化污水处理设备，其特征在于：另一个所述固定架（2）的底部开设有与限位杆（3）相适配的滑孔，且另一个固定架（2）通过其底部开设的滑孔与限位杆（3）滑动连接。
说明书
一种地埋式一体化污水处理设备
技术领域
本实用新型涉及污水处理技术领域，具体是一种地埋式一体化污水处理设备。
背景技术
随着社会的不断发展，人们生活水平的不断进步，越来越多污水被排放，人类生活过程中产生的污水是水体的主要污染源，生活污水中含有大量的有机物、各类的病毒、泥沙和纤维等，地埋式污水处理设备能有效处理城区的生活污水，工业废水等，避免污水及污染物直接流入水域，对改善生态环境、提升城市品位和促进经济发展具有重要意义。
但是，目前市面上传统的一种地埋式一体化污水处理设备，为了提高污水的处理效果，工作人员大多将反应填充料直接投放在反应罐内，当需要清理或更换反应填充料时需要大面积的采用工具捞取，十分麻烦，不方便更换反应填充料。
实用新型内容
本实用新型的目的在于提供一种地埋式一体化污水处理设备，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：
一种地埋式一体化污水处理设备，包括反应罐，所述反应罐一侧的上方固定穿插安装有进水管，所述反应罐顶部的一侧固定穿插安装有出水管，所述反应罐的顶部开设有阶梯孔，所述阶梯孔的内部设置有与其相适配的盖板，所述反应罐内部的一侧固定安装有过滤网，所述反应罐顶部的另一侧固定安装有箱体，所述箱体内壁底部的一侧固定安装有第一电机，所述第一电机的驱动端固定安装有调节丝杆，所述反应罐内部的另一侧固定安装有限位杆，所述限位杆与调节丝杆的外壁上均套设有固定架，两个所述固定架的顶部固定安装有网箱，所述网箱上设置有清理门，所述网箱顶部的两侧均固定安装有定位杆。
作为本实用新型进一步的方案：所述箱体内壁的底部固定安装有抽泥泵，所述抽泥泵的输入端固定连接有抽泥管，所述抽泥管的底端固定安装有吸污头，所述抽泥泵的输出端固定安装有排泥管。
作为本实用新型再进一步的方案：所述反应罐内壁一侧的上方固定安装有搅碎箱，所述搅碎箱的底部固定穿插安装有排水管，所述箱体内壁底部的另一侧固定安装有第二电机，所述第二电机的驱动端固定安装有竖轴，所述竖轴外壁的上侧固定安装有若干个粉碎刀刃。
作为本实用新型再进一步的方案：所述竖轴的下侧固定安装有若干个横向搅拌棍。
作为本实用新型再进一步的方案：一个所述固定架的底部开设有与调节丝杆相适配的螺纹孔，且一个固定架通过其底部的开设的螺纹孔与调节丝杆螺纹连接。
作为本实用新型再进一步的方案：另一个所述固定架的底部开设有与限位杆相适配的滑孔，且另一个固定架通过其底部开设的滑孔与限位杆滑动连接。
与现有技术相比，本实用新型的有益效果是：
1、本实用通过反应罐、固定架、限位杆、网箱、出水管、定位杆、阶梯孔、盖板、第一电机、进水管、过滤网和调节丝杆的配合使用，整个更换过程，将网箱升至地面进行操作，简单方便，不需要工作人员大面积的去打捞反应填充料，同时也避免了反应填充料直接投放在反应罐内，对反应填充料清理不干净，而对处理设备上出水管与过滤网造成堵塞的现象。
2、本实用通过第二电机、搅碎箱、竖轴、吸污头、排水管和粉碎刀刃的配合使用，转动中的粉碎刀刃会对污水中的较大杂质进行粉碎，避免了较大的杂质在后期的清淤泥作业中直接被抽泥管吸入，导致抽泥管堵塞，导致淤泥无法及时排出，从而影响整个污水处理过程，因此对污水中较大的杂质进行粉碎，保证了后期清淤作业的正常进行。
3、本实用通过抽泥泵、排泥管、抽泥管和横向搅拌棍的配合使用，避免了淤泥和杂质长时间的沉淀，越来越厚，很难被抽走，通过横向搅拌棍的搅拌，使淤泥与杂质一直处于一个动态，便于淤泥和杂质被吸污头吸入，同时对反应罐底部的淤泥和杂质进行定期清理，也方便对反应罐的维护。
（发明人：洪亚芳; 洪双河; 杨培红）
