申请日2015.07.09
公开(公告)日2016.01.20
IPC分类号C02F11/00
摘要

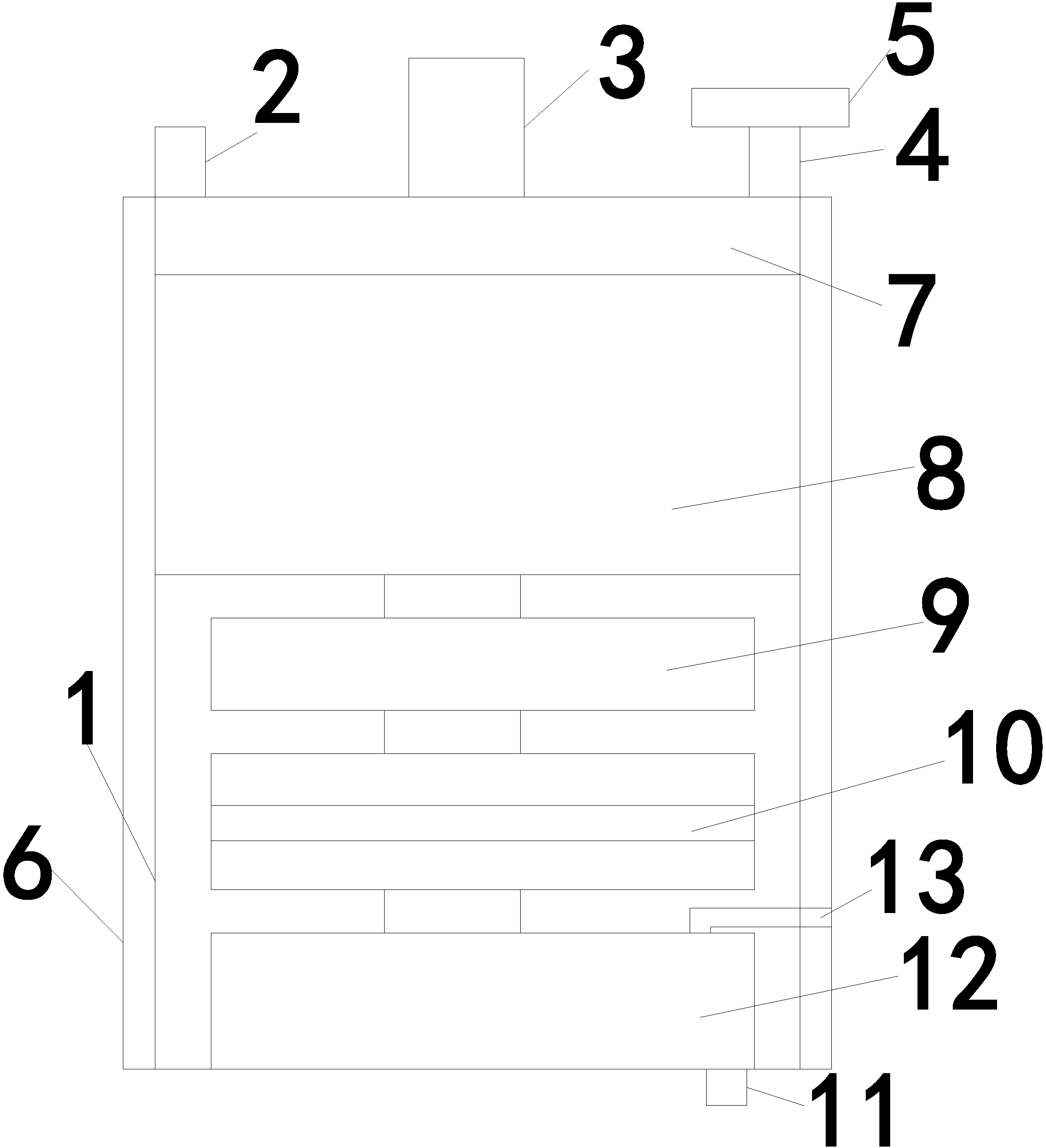

本实用新型公开了一种污泥重复利用处理装置，包括装置体，装置体顶端设置有进风管、进料管和出风管，出风管连接水墨除尘器，装置体外表面设有太阳能聚光集热器，装置体顶端下表面设置有超声波装置，超声波装置下方为污泥烘干区，污泥烘干区通过管道连接碾碎装置，碾碎装置下方通过管道连接搅拌区，搅拌区内设有搅拌辊，搅拌区底部通过管道与发酵区连接，发酵区顶部设有加料管，发酵区底部设有出料管。本实用新型具结构简单、造价便宜、节能环保、安全性高及污泥重复利用等特点。
权利要求书
1.一种污泥重复利用处理装置，其特征在于：包括装置体，装置体顶端设置有进风管、进料管和出风管，出风管连接水墨除尘器，装置体外表面设有太阳能聚光集热器，装置体顶端下表面设置有超声波装置，超声波装置下方为污泥烘干区，污泥烘干区通过管道连接碾碎装置，碾碎装置下方通过管道连接搅拌区，搅拌区内设有搅拌辊，搅拌区底部通过管道与发酵区连接，发酵区顶部设有加料管，发酵区底部设有出料管。
2.根据权利要求1所述的污泥重复利用处理装置，其特征在于：所述装置体内表面设有若干电加热管。
3.根据权利要求1所述的污泥重复利用处理装置，其特征在于：所述进风管处设有电磁阀。
4.根据权利要求1所述的污泥重复利用处理装置，其特征在于：所述进风管连接锅炉。
5.根据权利要求1所述的污泥重复利用处理装置，其特征在于：所述搅拌辊与减速电机连接，减速电机由PLC控制器控制。
6.根据权利要求1所述的污泥重复利用处理装置，其特征在于：所述发酵区对应的装置体上开设有观察口。
说明书
一种污泥重复利用处理装置
技术领域
本实用新型涉及污泥处理技术，具体来说是一种污泥重复利用处理装置。
背景技术
污水处理过程中，一般都采用生化处理，而生化处理会产生污泥。一般的污泥处理方法为焚烧法，即将污泥加入焚烧炉内进行焚烧，故现有技术会存在以下技术问题：
(1)、对环境造成污染;
(2)、能耗大，不节能环保;
(3)、污泥具有毒性，人体接触后会有危险;
(4)、污泥不能重复再利用，特别是不能形成培植土。
实用新型内容
本实用新型的目的在于克服以上现有技术存在的不足，提供了一种结构简单、造价便宜、节能环保、安全性高及污泥形成培植土的污泥重复利用处理装置。
为了达到上述目的，本实用新型采用以下技术方案：一种污泥重复利用处理装置，包括装置体，装置体顶端设置有进风管、进料管和出风管，出风管连接水墨除尘器，装置体外表面设有太阳能聚光集热器，装置体顶端下表面设置有超声波装置，超声波装置下方为污泥烘干区，污泥烘干区通过管道连接碾碎装置，碾碎装置下方通过管道连接搅拌区，搅拌区内设有搅拌辊，搅拌区底部通过管道与发酵区连接，发酵区顶部设有加料管，发酵区底部设有出料管。
所述装置体内表面设有若干电加热管。
所述进风管处设有电磁阀。
所述进风管连接锅炉。
所述搅拌辊与减速电机连接，减速电机由PLC控制器控制。
所述发酵区对应的装置体上开设有观察口。
本实用新型相对于现有技术，具有如下的优点及效果：
1、本实用新型包括装置体，装置体顶端设置有进风管、进料管和出风管，出风管连接水墨除尘器，装置体外表面设有太阳能聚光集热器，装置体顶端下表面设置有超声波装置，超声波装置下方为污泥烘干区，污泥烘干区通过管道连接碾碎装置，碾碎装置下方通过管道连接搅拌区，搅拌区内设有搅拌辊，搅拌区底部通过管道与发酵区连接，发酵区顶部设有加料管，发酵区底部设有出料管，具有结构简单、造价便宜、节能环保、安全性高及污泥重复利用等特点。
2、本实用新型设有太阳能聚光集热器，能对污泥进行烘干处理，节能环保，超声波装置可以去除污泥中有害病菌，人体接触后，不会产生危险，碾碎装置为在加工利用做准备，搅拌区可以把污泥搅拌均匀，然后进入发酵区，发酵区内通过加料管加入配料，然后进行一定时间的发酵，形成培植土，有利于污泥的科学再利用。
3、本实用新型中的装置体内表面设有若干电加热管，当没有太阳时，可以选择电加热，使用范围广，灵活性大。
4、本实用新型中进风管处设有电磁阀，可以根据实际需要进行开启或关闭，保证使用效果。
5、本实用新型中进风管连接锅炉，目的在于使用锅炉内的热风进行加热，废能再利用。
6、本实用新型中的搅拌辊与减速电机连接，减速电机由PLC控制器控制，自动化程度高。
7、发酵区对应的装置体上开设有观察口，有利于观察发酵情况，简单实用。
